CL-YD-312A01电压式力传感器
CL-YD-312A01电压式力传感器应用应用领域:碰撞测试、疲劳测试、压力检测、跌落测试、断裂测试特点1、电荷输出2、能同时测量相互垂直三向力3、适用于机械阻抗测量及激振模态分析工作原理力传感器的原理是利用石英晶体的纵向压电效应设计制造的
产品详情
CL-YD-312A01电压式力传感器
应用领域
应用领域:碰撞测试、疲劳测试、压力检测、跌落测试、断裂测试。
产品特点
1、电荷输出
2、能同时测量相互垂直三向力
3、适用于机械阻抗测量及激振模态分析
工作原理
力传感器的原理是利用石英晶体的纵向压电效应设计制造的。当它受外力作用时，经过传感器膜片作用于石英晶体片，其表面即产生与被测力成正比的电荷，这就实现了机电转换。其精度可达0.03%。
产品参数
| 压电式加速度传感器 | |
| 型号 | CL-YD-312A01 |
| 电荷灵敏度(20土5°C) | ~4pC/N |
| 测力范围 | 0-5,000N |
| 过载能力 | 120% |
| 线性度 | ≤1%F.S |
| 迟滞 | <1%F.S |
| 重复性 | <1%F.S |
| 电容 | 8pF |
| 绝缘电阻 | >1013Ω |
| 谐振频率 | 80kHz |
| 工作温度范围 | -40~+200°C |
| 重量 | 7g |
| 壳体材料 | 不锈钢 |
| 安装 | 通孔Φ6 |
| 敏感材料 | 石英 |
| 输出方式 | 侧端L3插座 |
| 配套件 | |
| 传感器合格证 | 标定参数 |
| 保护帽 | 1只 |
| 2米L3/L5头 STYV-1 | 1根 |
安装方法
正确的安装力传感器是获得精确测量的保证、安装时必须特别注意使外力均匀垂直作用于力传感器的上下表面，并力求避免和减少侧向力。只有在外力达到了均匀分布时，才能充分利用整个测量范围，否则容易因过载而引起传感器的损坏。

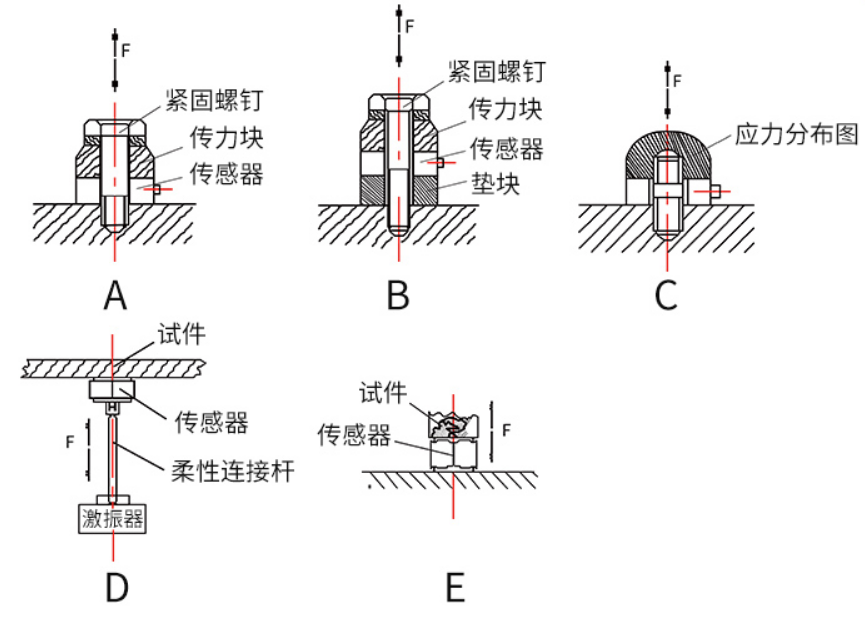

力传感器上下表面经过精密研磨，在测量过程中，刚性表面互相接触，很小的不平度都会产生很高的局部过载，因此要求被测物的表面粗糙度不低于0.8。如果安装面较粗糙，可加工一垫块(两端面平行光法)。推荐几种安装方法，详见下图:
