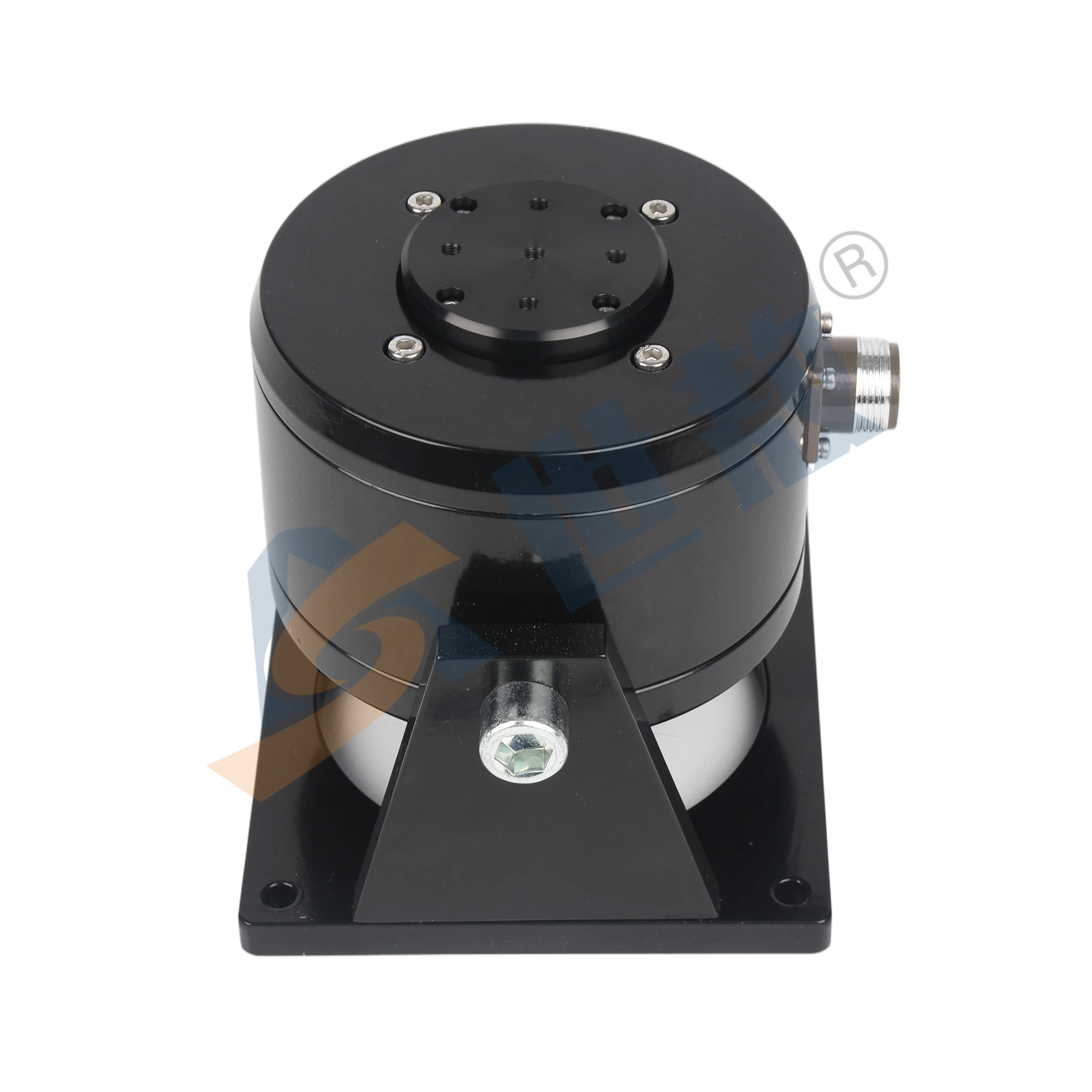

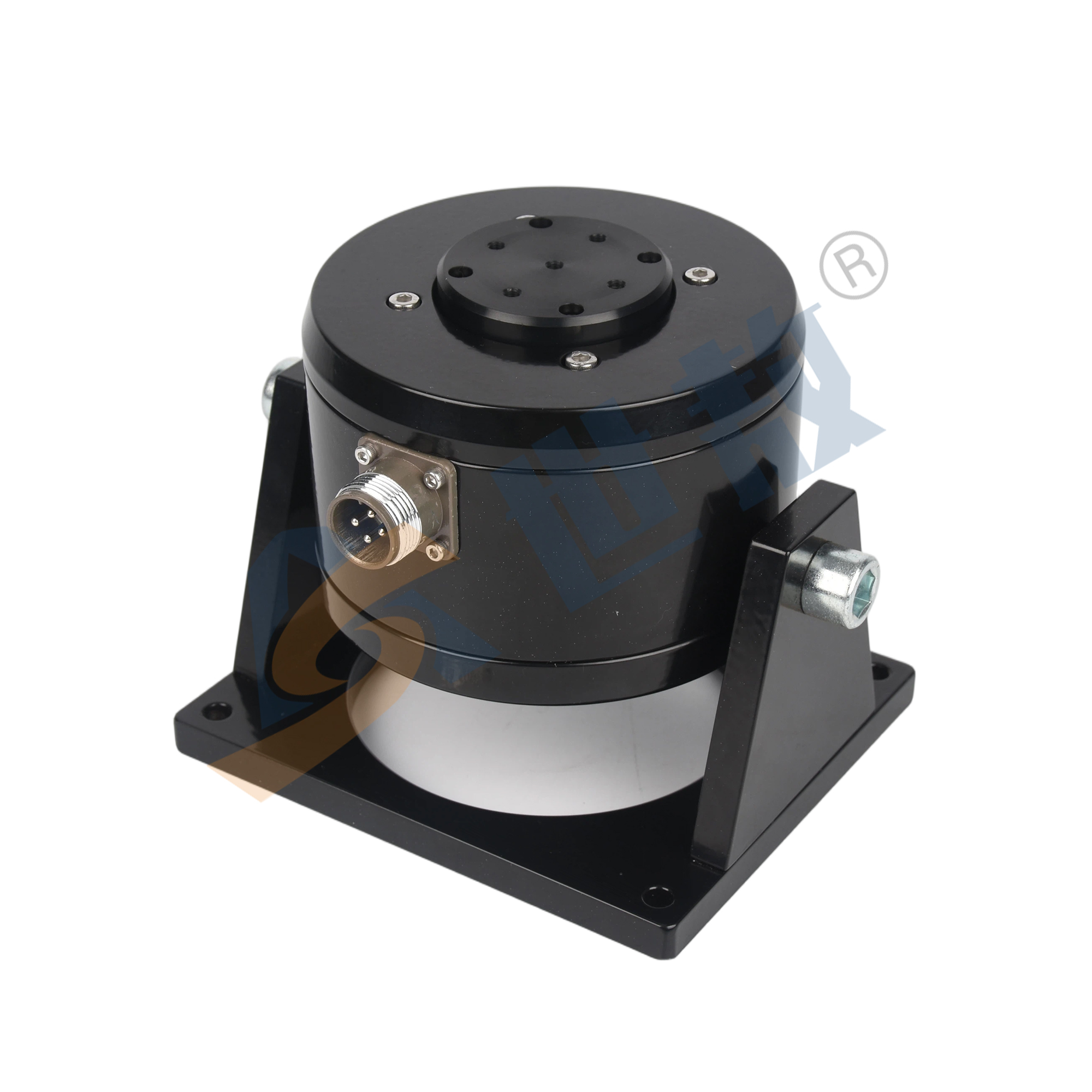

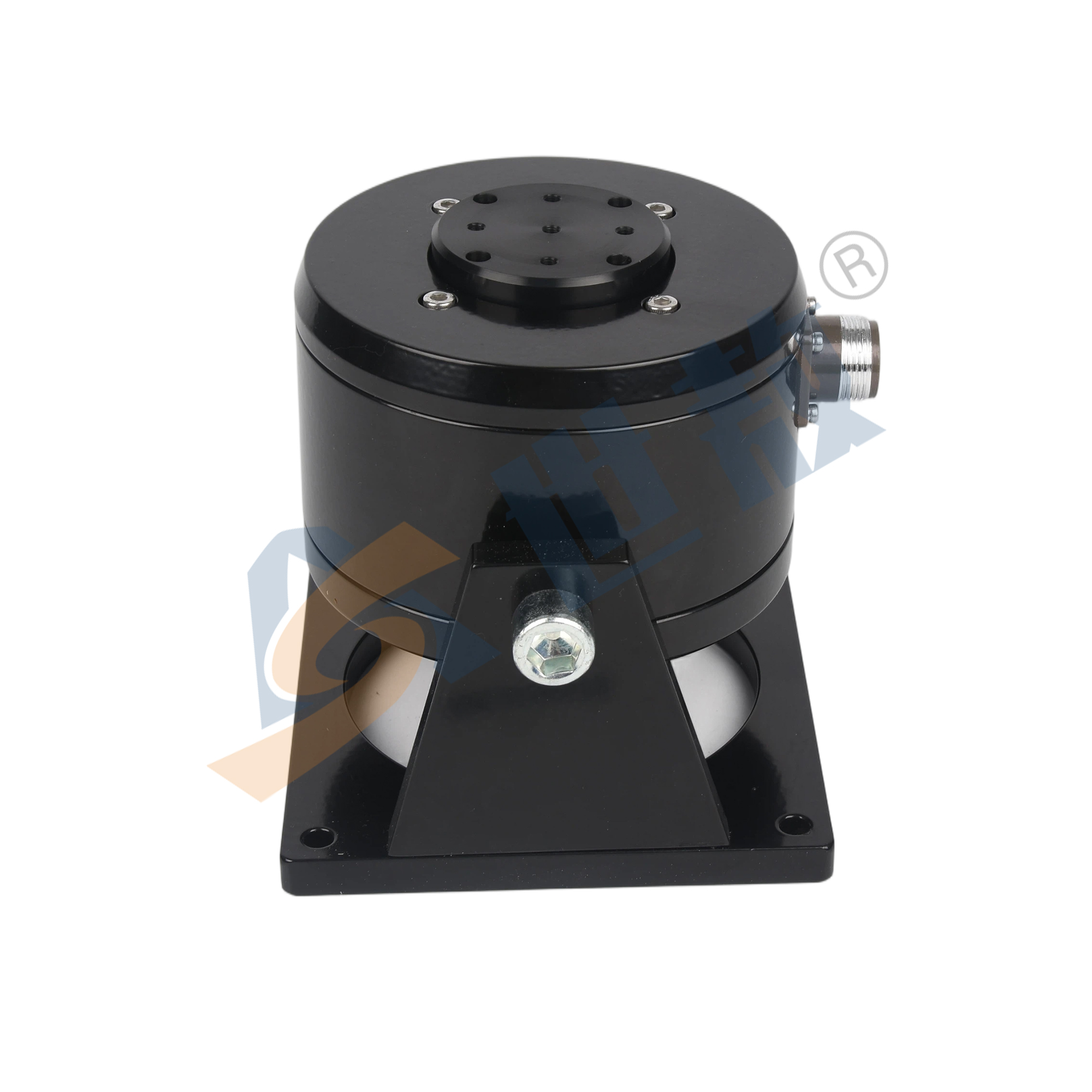

SA-JZ005TB 小型标准振动台
SA-JZ005TB 小型标准振动台将电能转换为机械能，对试件提供激振力的一种装置；世敖模态激振器|小型振动台；广泛地应用于各种工程结构。它可用作振动台，对小型仪表、零件等作环境振动试验、疲劳试验以及对传感器进行现场标定。产品尺寸工作原理S
产品详情
SA-JZ005TB 小型标准振动台
产品概述
将电能转换为机械能，对试件提供激振力的一种装置；世敖模态激振器|小型振动台；广泛地应用于各种工程结构。它可用作振动台，对小型仪表、零件等作环境振动试验、疲劳试验以及对传感器进行现场标定。
产品参数
| 产品型号 | SA-JZ005TB |
| 额定出力(正弦peak) | ≥50N |
| 工作频率范围 | 5Hz-12kHz |
| 最大额定位移 | ±5mm |
| 最大空载加速度 | 200m/s2 |
| 最大速度 | 1.5m/s |
| 额定电流 | ≤7A |
| 支撑刚度 | 4N/mm |
| 可动部件质量 | 0.25Kg |
| 动圈直流电阻 | 0.7Ω |
| 外形尺寸(mm | Φ138X154 |
| 安装尺寸(mm) | 152X128/4-Φ8 |
| 重量 | 8.5Kg |
| 输出方式 | 台面Φ64/M5 |
| 连接方式 | M5 |
| 推荐配套功放 | SA-PA010 |
| 附件 | 扳手:1; M5螺钉:1 |

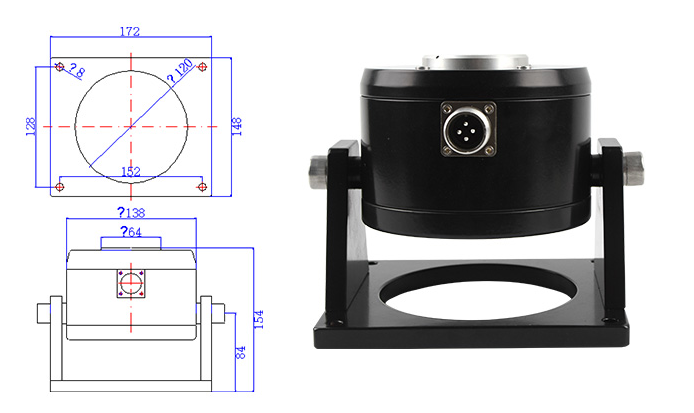

产品尺寸
工作原理
SA-JZ系列模态激振器内部由上下两组弹簧面片支撑一个可动驱动线圈，使驱动线圈处于由铁芯、磁极、壳体和永磁磁钢所组成的磁路的磁隙中，当功率放大器供给动圈可变频率电流时，根据磁场中载流体受力的原理(电磁感应定律)，驱动线圈将受到与电流成正比的电动力的作用。
从以上SA-JZ系列模态激振器的工作原理可以看出，当特定型号的模态激振器，其线圈的长度、磁感应强度是定值，其输出的力值主要取决于功率放大器的输出电流。
产品主要特性
1、弹簧特性
SA-JZ系列模态激振器采用了两组线性弹簧作为动圈的悬挂装置，降低了零阶共振峰，消除弹簧本身的共振以及减少非线性的谐波失真。
2、频响特性
SA-JZ系列模态激振器优化设计了可动部件的结构，有效拓宽SA-JZ系列模态激振器的使用频率范围，减小模态激振器附加质量和附加刚度的影响，并使其具有平坦的频率特性，更好地满足各种振动试验的需求。
3、磁场
SA-JZ系列模态激振器的磁钢采用稀土原料钕铁硼作为磁钢。磁钢在专用的装置上进行充磁后，经过老化处理，将保持高度稳定的磁感应强度。使其体积小、重量轻，更加便于携带。
模态激振器的使用
