 产品概述

         加速度计标定系统基于我公司生产的带 DA的信号分析仪系统，采用振动比较法进行检定，传感器安装采用背靠背安装，专为检定加速度传感器、速度传感器和测振仪的灵敏度，频率响应和幅值线性度等而设计。

 产品用途

         专用于加速度传感器：专为检定加速度传感器、速度传感器和测振仪的灵敏度，频率响应和幅值线性度等而设计。

         整个系统由SA1804B2动态采集控制信号分析仪及传感器频响测试软件、激振器、功率放大器、计算机、高精度标准加速度计和补测传感器组成。分析仪通过USB2.0接口与计算机进行通信。

 频响标定方法

  一、正弦扫频法

          正弦扫频法是通过连续扫频来标定频率响应，通过“谱图设置”按钮设置扫频的目标谱。通过“扫频”按钮可以设置扫频方

   二、步进正弦法

          步进正弦法是通过用户设定的离散点来标定频率响应，可以设定离散点数目，以及每个点的频率和量级值。通过“插入”和“删除”按钮，增加和减少离散点的数量。

   三、FFT法

          FFT法是指通过指定频宽的白噪声来标定频率响应。可以设定白噪声的有效值、采样频率、采样点数、最低频率、最高频率和运行时间。FFT法是最常使用的测试方法，且测试时间较短，便于对较大数据传感器进行测试。

 软件使用方法

     1、首先用户需要运行DASP软件，可以从桌面上双击DASP软件图标启动也可以从启动菜单[开始】->[所有程序】->[DASP】->[DASP】启动。

     2、第一次运行时，需要选择信号分析仪，软件会自动弹出选择菜口,用户需要正确选择相应的信号分析仪。

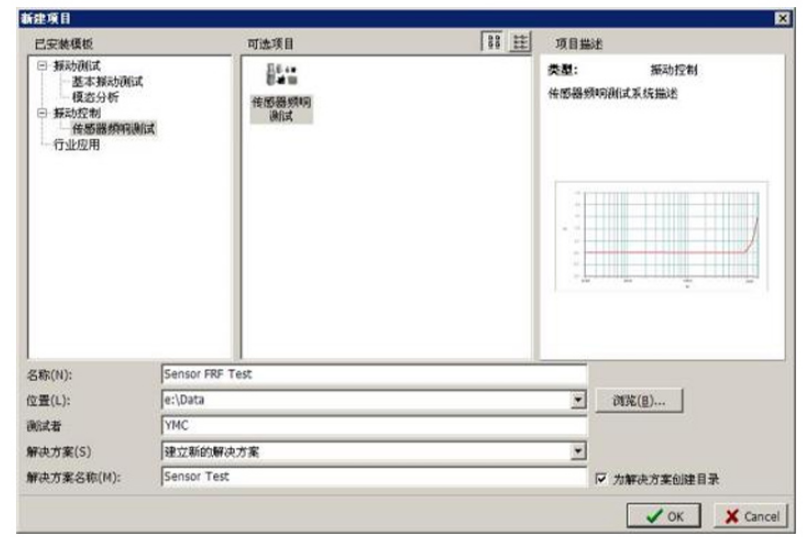

     3、选择菜单[文件]->【新建】，在弹出的新建项目窗口中选择项目模板为“传感器频响测试”

设置好各项参数后，点选[OK]按钮。

    4、项目建立成功后，系统界面会变成下面的界面
