SA1804AW动态信号分析仪4通道

SA1804AW动态信号分析仪4通道

 产品概述

         SA1804AW系列动态信号分析仪支持WIFI，离线采集,24位高精度同步采样，128KHz高速采集，低噪测量更精准,WIFI/以太网双通讯，支持SD卡离线存储，试验不受电脑限制可拓展转速、RS485接口，交换机级联实现多机同步测试配套专业分析软件，实时波形显示+长时间不间断数据记录覆盖汽车、航天、轨道交通、高校科研各类动态性能测试.

 产品特点

软硬一体生态，广泛兼容

高精并行采集，卓越性能

         系统提供完整的硬件和软件测试环境，能够无缝兼容各类电量传感器输出信号的采集与深度分析，为复杂测试提供一站式解决方案。

·搭载24位高精度A/D转换器，支持多通道全并行同步采样，单通道最高采样速率可达128KHz。系统具备极低的噪声与极高的准确度，确保微弱信号也能被精准捕获。

高度集成设计，灵活配置

双模无线互联，软件功能强大

        设备采用高度集成化架构，用户可根据实际测试点数需求，灵活选择4通道或8通道机箱。此外，系统还支持选配转速和RS485接口，轻松应对多样化的测试场景。

·支持计算机通过无线WIFI或有线网络接口与仪器进行高速通讯。配套简单易学且功能完善的采集分析软件，用户可便捷设置输入类型、量程、传感器灵敏度及采样速率等参数。系统支持数据实时传送、显示与分析处理，并可利用计算机硬盘进行长时间、无间断的多通道信号记录。

 适用范围

   1、内置24V/4mA恒流电路，可直接采集IEPE型加速度传感器和传声器的输出。

   2、选配电荷适调器，可配接压电式传感器，准确测量动态压力和振动加速度。

   3、选配应变适调器，可完成全桥、半桥、1/4桥的应力应变的测试分析。

   4、电压输入，与热电偶、电涡流传感器、磁电式速度传感器及各种变送器配合，对多种物理量进行测试和分析。

   5、各种温度传感器（如铂电阻、铜电阻等）和相应调理器配合，对温度进行测试和分析。

 产品参数

仪器面板

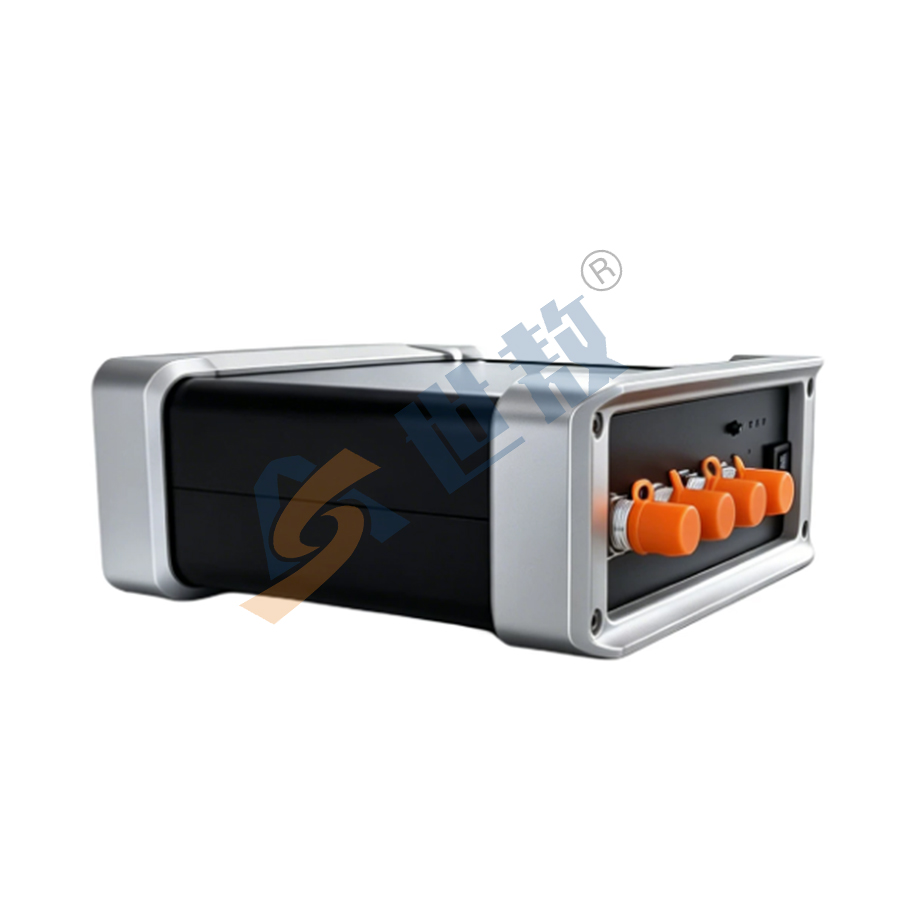

仪器前面板由以下几个部分组成：

   1、电源开关

   2、采集运行指示灯

   3、状态指示灯

   4、充电指示灯：充电过程中为红灯，充满电为绿灯

   5、电量指示灯

   6、SET按键：离线状态下可控制仪器启动、停止采集。按一次开始采集，采集指示灯闪烁，再按一次停止采

集，采集指标灯停止闪烁。

   7、4个信号输入BNC插座

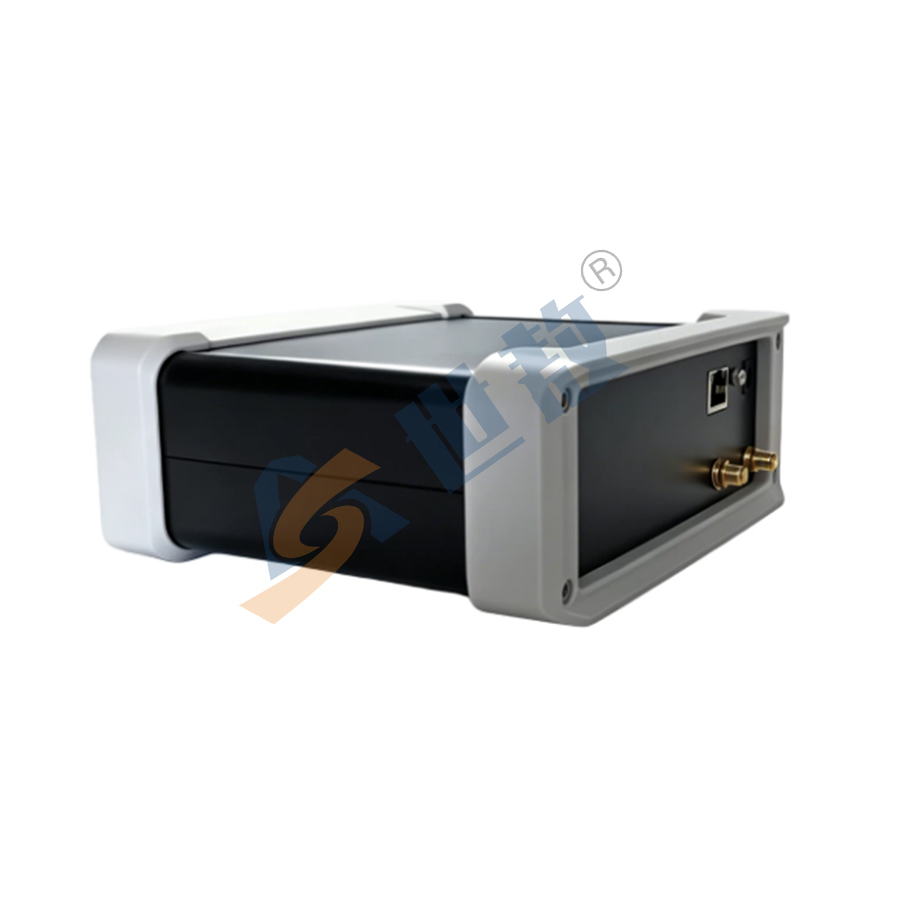

仪器后面板由以下几个部分组成：

   1、无线WIFI传输天线插座。

   2、24V电源插座，用于给电池充电以及仪器使用外部电源工作，使用随机所配的电源适配器。

   3、机箱外壳接地端，一般将仪器外壳接大地。

   4、网络接口插座，用于仪器与计算机传输数据。
