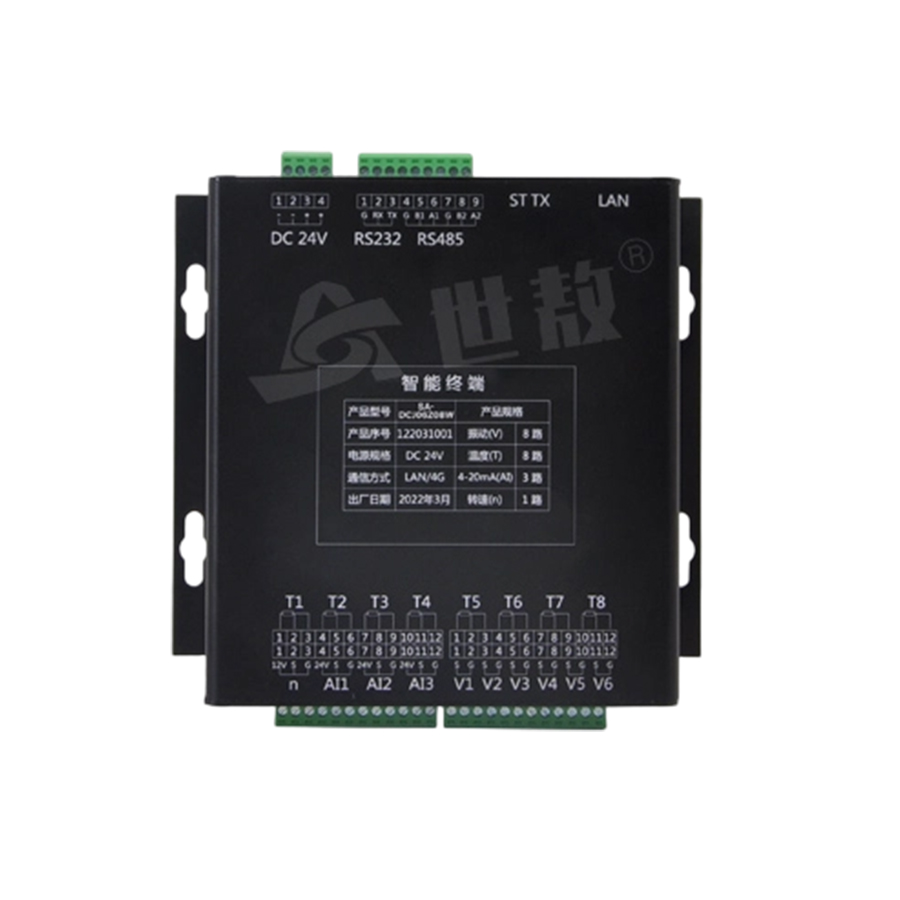

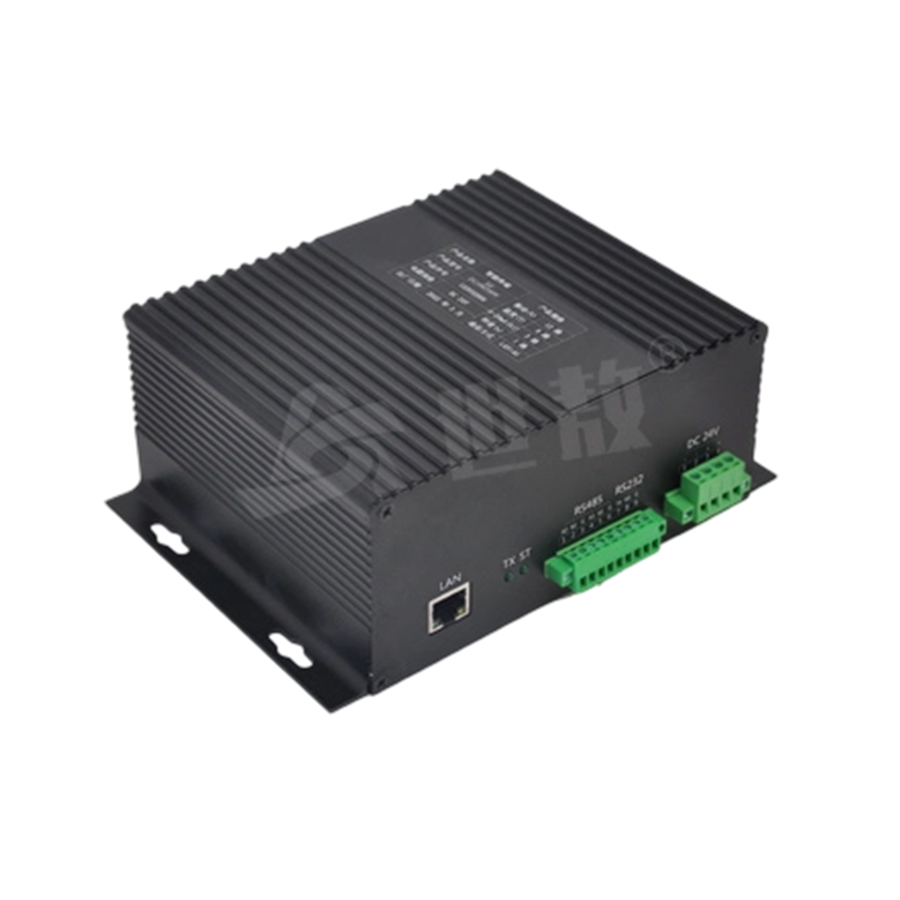

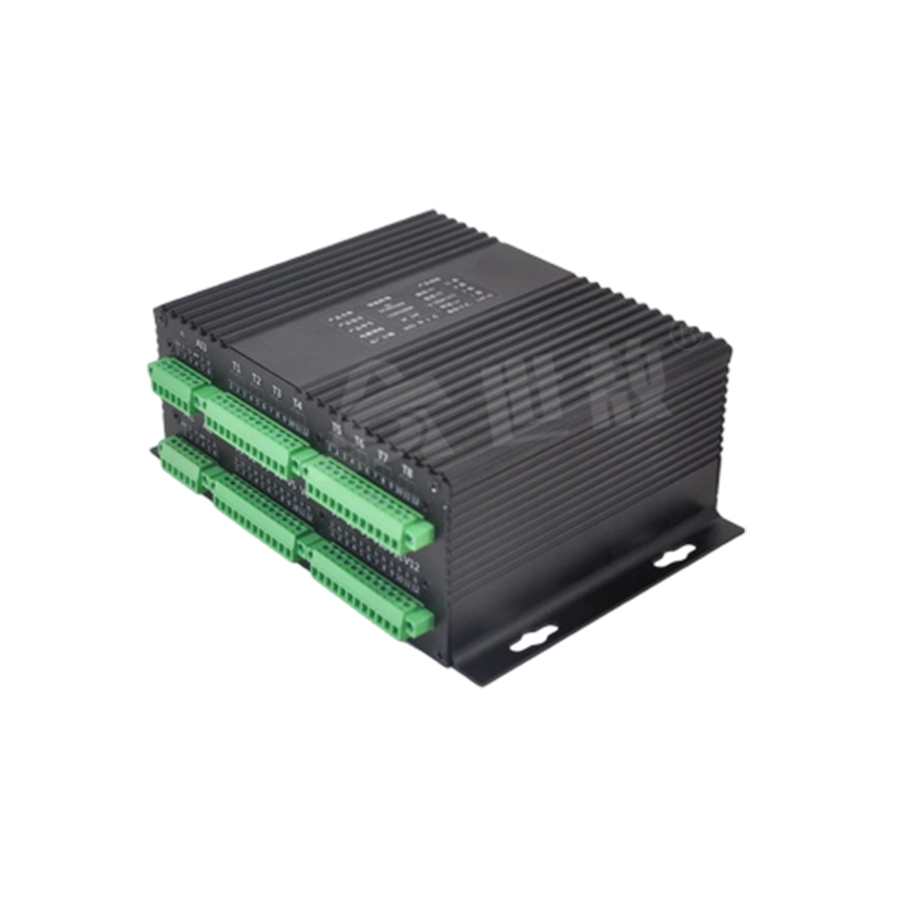

SA-DCJ06Z08W物联网智能终端采集分析仪

智能终端采集分析仪SA-DCJ06Z08W

 产品概述

     产品集成了嵌入式技术、振动传感技术、温度传感技术、低功耗技术、信号分析技术。温度采集、加速度采集、模拟量采集，分析算法多样，可进行加速度、速度、位移时域计算，进行全频谱、阶次跟踪频谱以及包络解调分析，分析和传输周期可配置。提供设备当前状态评价、故障预警报警和诊断，直接输出诊断结果：不平衡、不对中、松动、轴承故障。  采集功能强大/分析算法多样。

产品特点

加速度采集

     6通道同步采集，采集频率40kHz，16位ADC

温度采集

     8通道同步采集，采集频率10Hz，10位ADC

模拟量采集

     3通道同步采集，采集频率5kHz，16位ADC

应用领域

       广泛适用于电机、水泵、风机、轴承、空压机、燃气机、发电机、减速机、齿轮箱等旋转机械的状态监测和健康管理。

产品参数

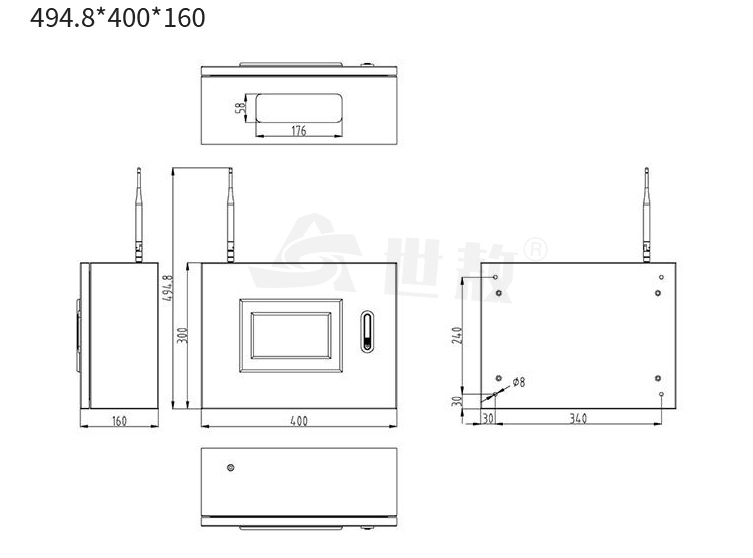

产品尺寸

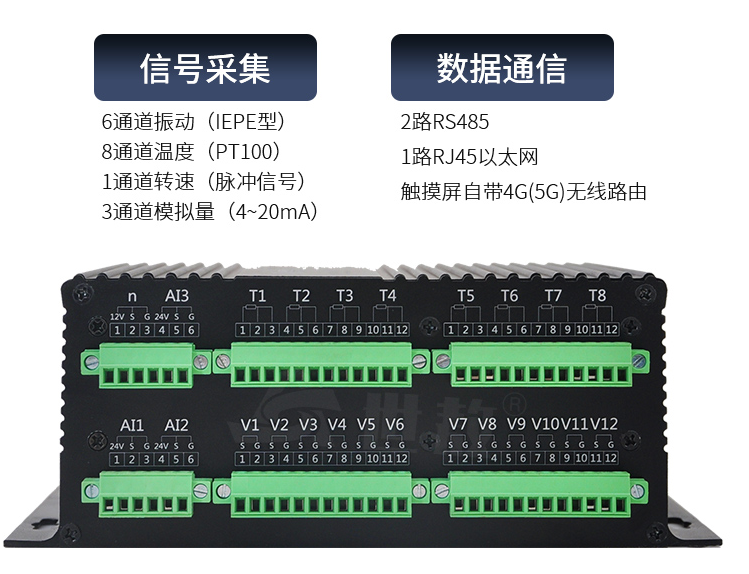

终端接口丰富

强大边缘计算能力

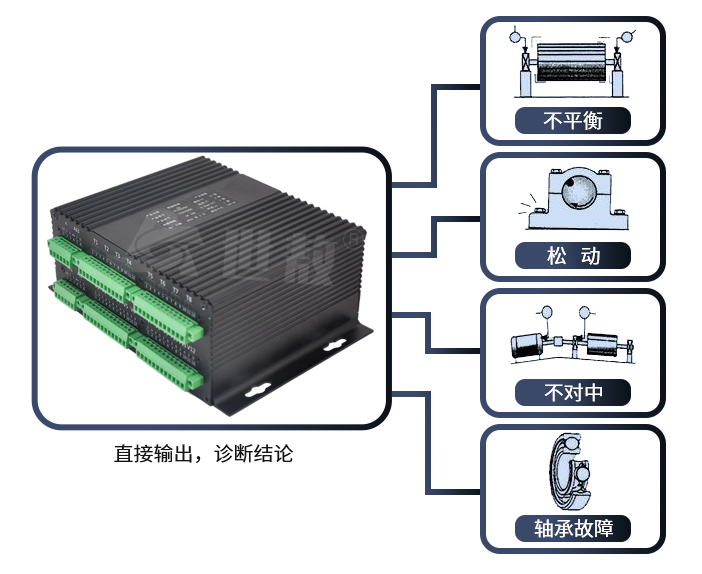

        分析算法多样，可进行加速度、速度、位移时域计算，进行全频谱、阶次跟踪频谱以及包络解调分析，分析和传输周期可配置。提供设备当前状态评价、故障预警报警和诊断，直接输出诊断结果：不平衡、不对中、松动、轴承故障。

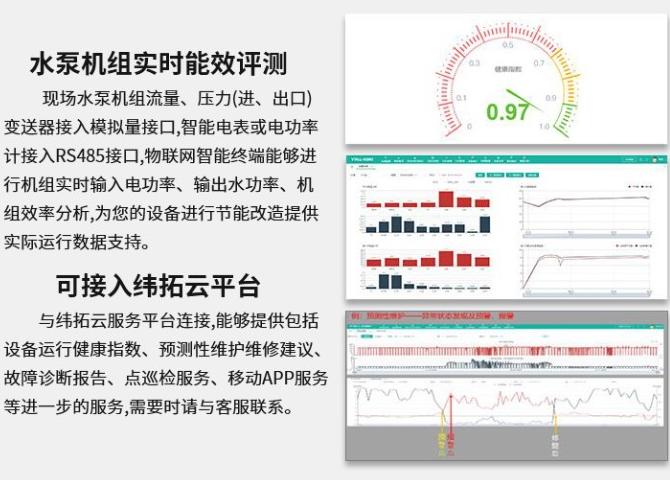

扩展功能

应用指南

         振动监测建议采用振动加速度传感器，智能终端支持ICP加速度传感器接口。温度传感器建议采用PT100。SA-DCJ06Z08W系列智能终端需要知道设备的一些基本数据，包括转速、轴承型号、叶轮叶片数量、功率信息，以便准确地分析各种特征参数和设备状态。

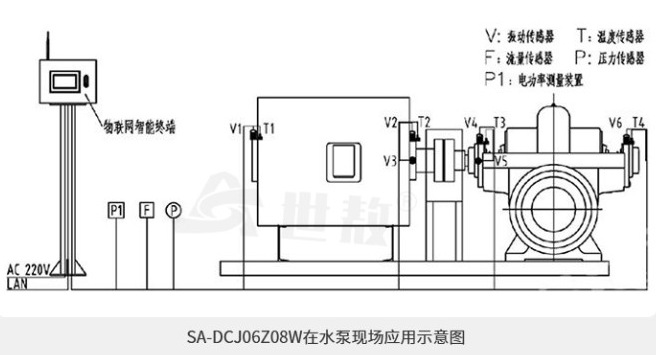

         SA-DCJ06Z08W提供立柱支撑和壁挂两种安装方式，基本型号内置了4G通信功能（为保证装置持续使用，4G流量卡由用户自购，如果用户现场有其他连接路由器，请与我们工程师沟通，可以不采用4G通信方式），您只要将传感器接入指定端子，然后接入220V交流电源，并根据使用手册对装置进行简单配置，SA-DCJ06Z08W就开始对您的设备进行持续监测。下图为采用SA-DCJO6Z08W构建一台物联网智能水泵的示意图，在水泵和电机传动端安装两个振动加速度传感器、非传动端安装一个加速度传感器，每个轴承处安装一个温度传感器，现场流量计、压力表通过模拟量接口接入。如果现场能够提供电功率仪表接口(RS485)，SA-DCJ06Z08W能够进一步进行实时效率分析，为您的设备进行节能改造提供依据。
