SA-DP04XFS单通道/防水大屏显示器
面板说明
显示窗：正常显示情况下显示温度测量值;在参数修改状态下显示参数符号。
SET功能键：按键3秒可进入参数菜单修改状态。
增加键：在参数修改、给定值修改或手动调节状态下可实现数字的增加。长按3秒可进入给定值修改状态。
减小键：在参数修改、给定值修改或手动调节状态下可实现数字的减少。长按3秒可进入给定值修改状态。
产品参数
| 基本误差 | ≤±0.5%F.S±1个字 |
| 输入类型 | 4~20mA(负载250±100Ω)(内置DC24V可直接输入) |
| 外型尺寸 | 常规尺寸280mm*150mm*40mm(其它尺寸参照选型说明或按要求定制) |
| LED规格 | 1.5寸数码管(四位显示)详见LED尺寸表 |
| 操作方式 | 手持式操作器 |
| 工作环境 | 温度0~50.0°C,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所 |
| 仪表工作电源 | AC85V~242V(开关电源),50/60Hz，或其它特殊定货 |
| 继电器触点输出 | AC220V/5A(阻性负载) |

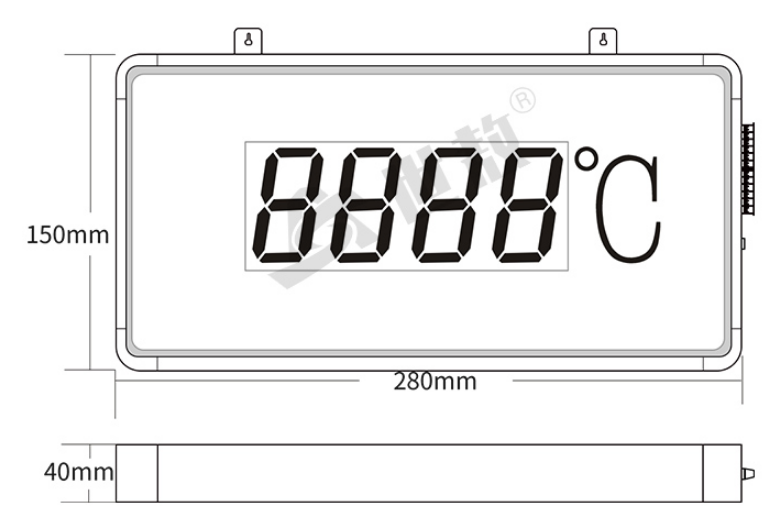

产品尺寸
面板说明
参数及状态设置
产品选型
(需要定做其他规格请联系客服)
SA-DP空格1空格2空格3空格4空格5空格6空格7空格8空格9空格10空格11
空格1:显示类型
0:温度显示 1:温湿度显示 2:压力显示 3:流量显示
4:PM值显示 5:噪音值显示 6:其他显示(定做)
空格2:显示方式
3:3寸LED(80mm (H)*65mm (W) ) 4:4寸LED(120mm (H) *90mm (W))
5:5寸LED(140mm (H) *105mm (W) ) 8:8寸LED(200mm (H) *145mm (W) )
D:点阵模块屏显示空
空格3:显示屏外型尺寸
A: W630*H230*D40mm AB: W630*H230*D80mm
B:W360*H*260*D40mm BB: W360*H*260*D80mm
C:W360*H*120*D80mm D:W700*H410*D80 mm
E:W800*H600*D80 mm F:W1000*H*600*D80mm
G:W1180*H260*D80mm X:客户订制尺寸
空格4:控制方式
0:2组报警继电器(可定制1组报警继电器)
1:2组报警继电器+4~20mA输出
留空:无控制
空格5:是否增加声光报警
S:需要增加声音或声光报警
空格6:是否增加显示日期
X:增加显示日期(年月日或时钟)
空格7:扩展功能
R:RS485K:红外遥控操作
空格8:选择多通道屏幕显示方式
S:竖排H:横排
空格9:定做多通道大屏通道数
2:2通道 3:3通道 4:4通道......8:8通道(通道数可定制，以此类推)
空格10:双面显示
M:双面显示
空格11:定制防水
FS:定制防水功能

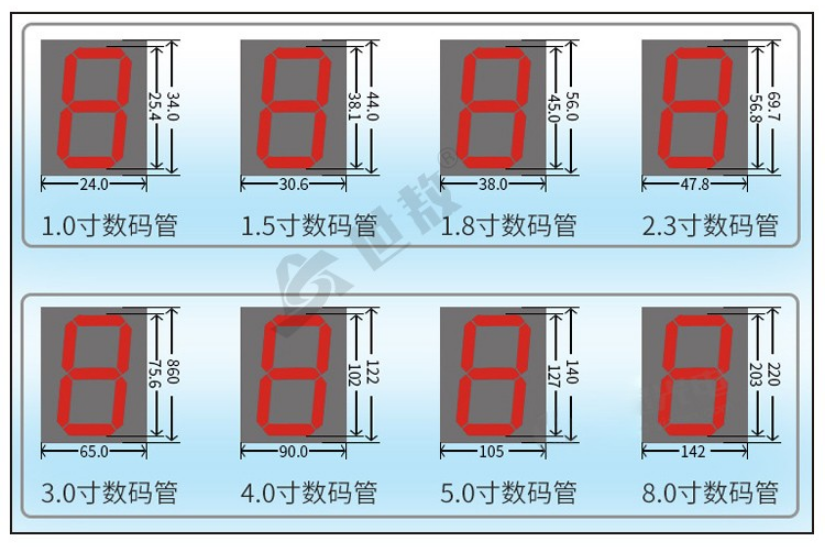

LDE尺寸对照表
