SAPE01A动态小型电荷放大器
动态小型电荷放大器SAPE01ASAPE01A/B/C型电荷放大器是一种小型、坚固、密封结构的在线式电荷放大器。能将压式传感器的微弱电荷信号，转为电压信号，供记录分析。传感器灵敏度可调|具有输出短路保护适用 &nb
产品详情
动态小型电荷放大器SAPE01A
产品概述
SAPE01A/B/C型电荷放大器是一种小型、坚固、密封结构的在线式电荷放大器。能将压式传感器的微弱电荷信号，转为电压信号，供记录分析。传感器灵敏度可调|具有输出短路保护。
适用范围
本产品适用于航天、航空、石油化工、发电等领域对关键重要设备的机械振动进行监测和研究。
产品特点
(1)小型、密封、耐湿、抗振
(2)高增益、宽频带
(3)传感器灵敏度可调
(4)固定式低通滤波器
(5)具有输出短路保护
产品参数
| 输入范围 | 电荷:土103pC(最大) |
| 输出范围 | 土10VP/5mA(最大) |
| 传感器灵敏度 | 内部电阻调节 |
| 直流失调 | SAPE01A/C: 土50 mV(双电源供电) SAPE01B: 1/2VCC±50mV(单电源供电) |
| 负载阻抗 | >2kΩ |
| 噪声 | ≤0.01pC(源电容1nF时，折合至输入端) |
| 增益分档 | 1-100mV/pC(出厂时为100mV/pC)(10,100可选) |
| 精度 | 土1% |
| 传感器灵敏度调整 | 内接校正电阻(出厂前放大器灵敏度设为100mV/pC,或根据配套的传感器灵敏度进行调整归一化) |
| 低通滤波器 | ≤90kHz(截止频率-3dB±1dB，衰减率-12dB/0CT，定货时注明) |
| 高通滤波器 | 5Hz固定可选(截止频率-3dB±1dB，衰减率-6dB/0CT) |
| 温度 | 工作温度:0°C-+40°C;存储温度:-55°C-+85°C; |
| 湿度 | 95%R.H.最大 |
| 供电电源 | SAPE01A:±6- ±15VDC SAPE01B:±12 - ±30VDC SAPE01C:±6 - ±15VDC |
| 外形尺寸 | 50mm (W)X32mm (H)X100mm(D) |
| 重量 | 0.25Kg |
| 连接方式 | 输入方式:SAPE01A/B:L5; SAPE01C:4芯专用输入插座 输出方式:四芯插头 |
| 输入 | SAPE01A/B:2米双头L5 STYV-1低噪声电缆 SAPE01C:专用输入线 |
| 输 | 带四芯航空插头专用输出线 |

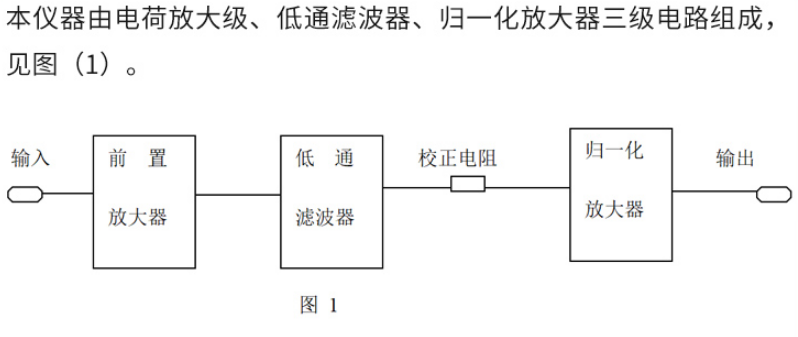

工作原理
电荷级由高输入阻抗运放外接反馈电阻、电容构成，完成电荷/电压转换，低通滤波器采用巴特沃斯有源二阶滤波器，能有效地抑制高频分量，归一化放大器又兼输出级，是一种倒相式比例运算放大器，通过调整输入电阻(即校正电阻)改变输入、输出比例实现对传感器灵敏度的归一。输出端有限流措施，即使输出误接电源也不会损坏放大器。
