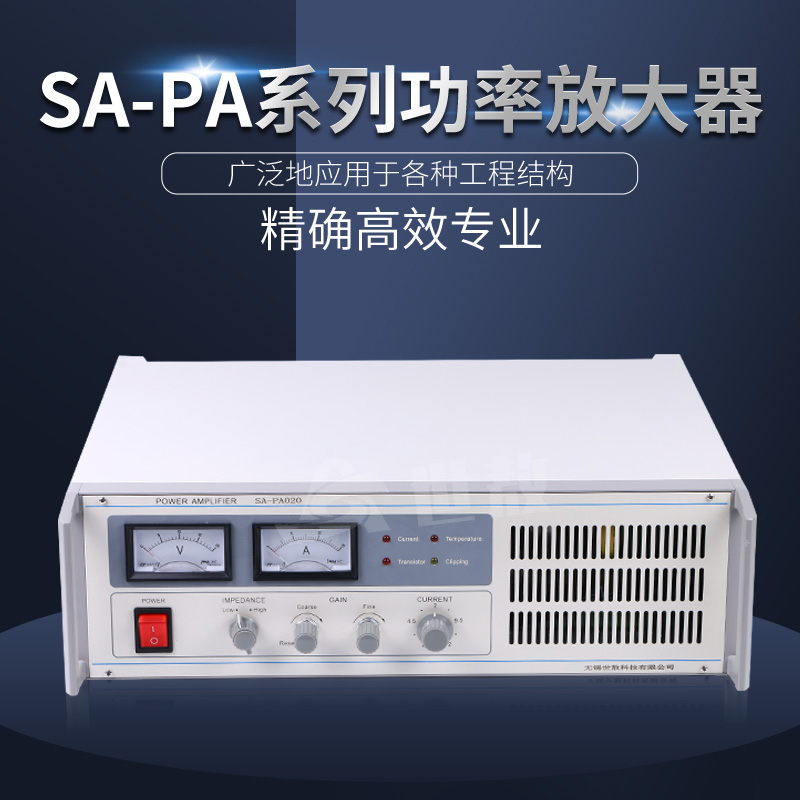

SA-PA系列功率放大器

SA-PA系列功率放大器作为振动试验和振动测量的大功率激振源，广泛地应用于各种工程结构。SA-PA系列功率放大器的电路由差动前置放大级、推动级和全对称互补功率输出级组成。输入信号经过一个场效应晶体管门电路进入功率放大器，功率放大器的输出驱动

咨询电话：13606179493

产品详情

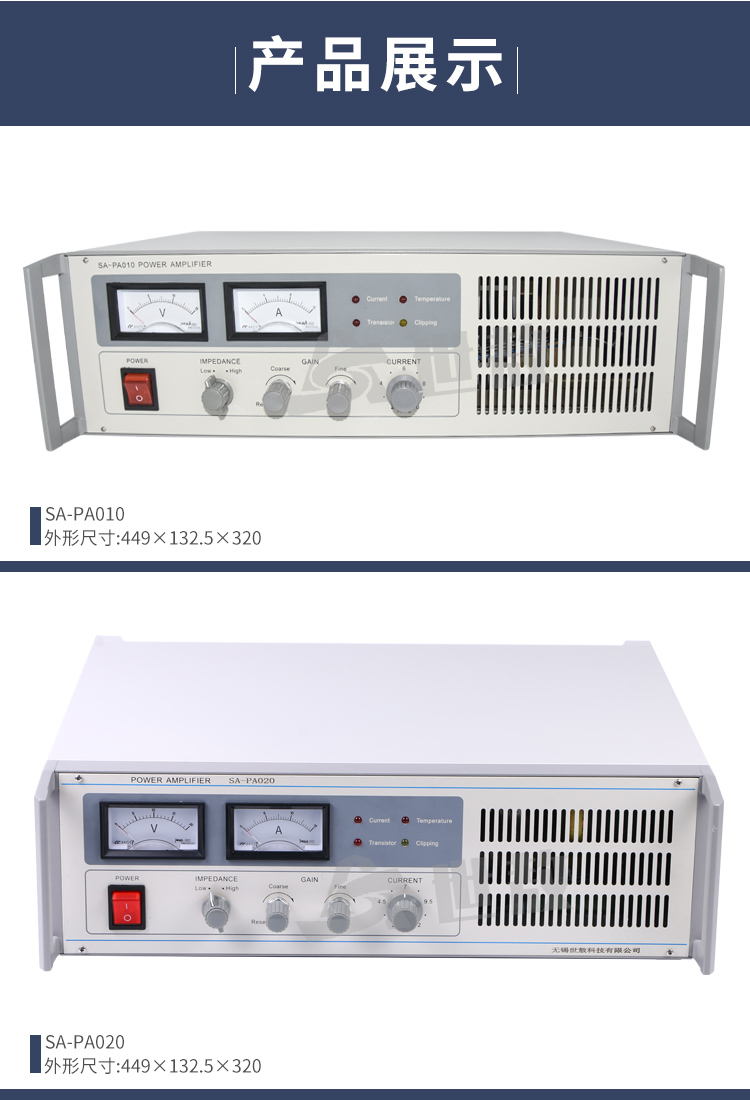

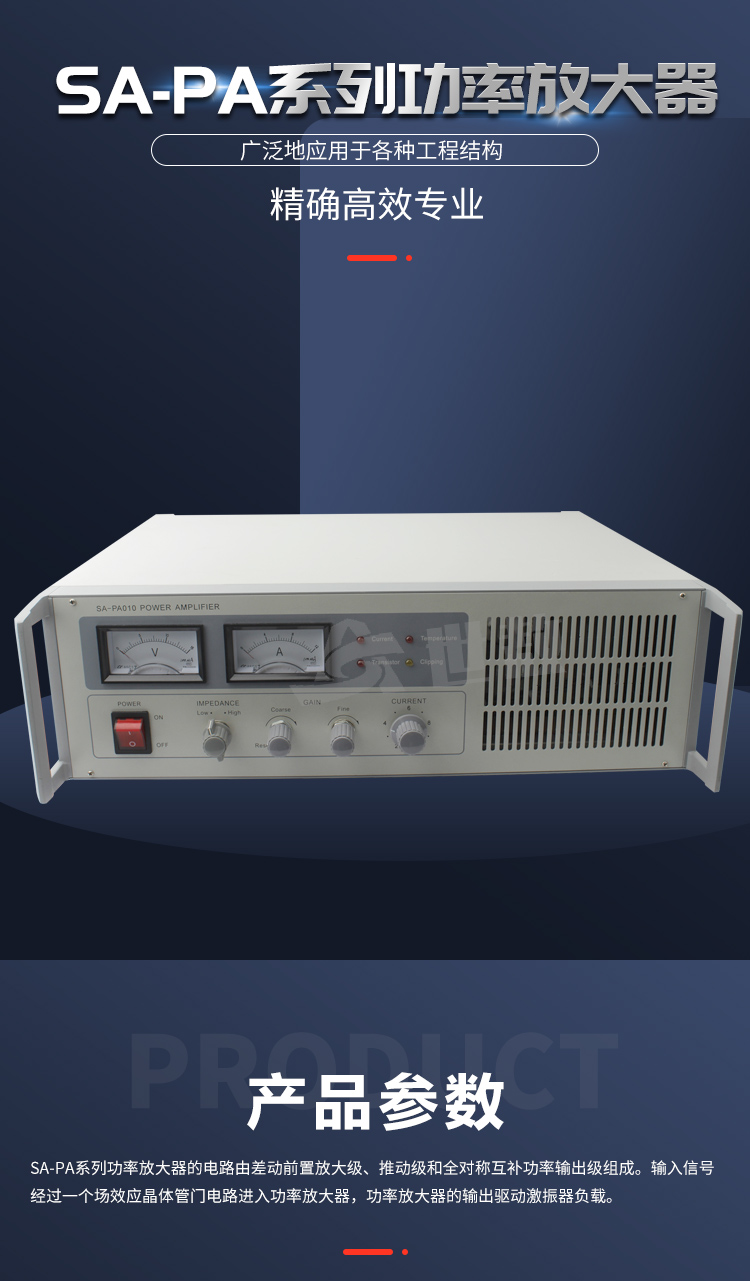

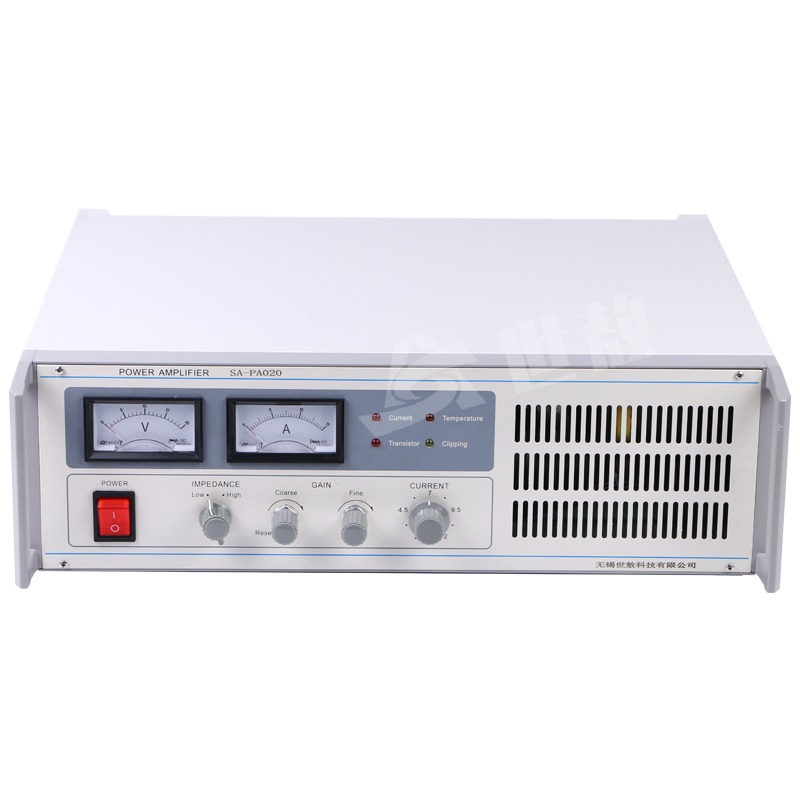

SA-PA系列功率放大器

产品概述

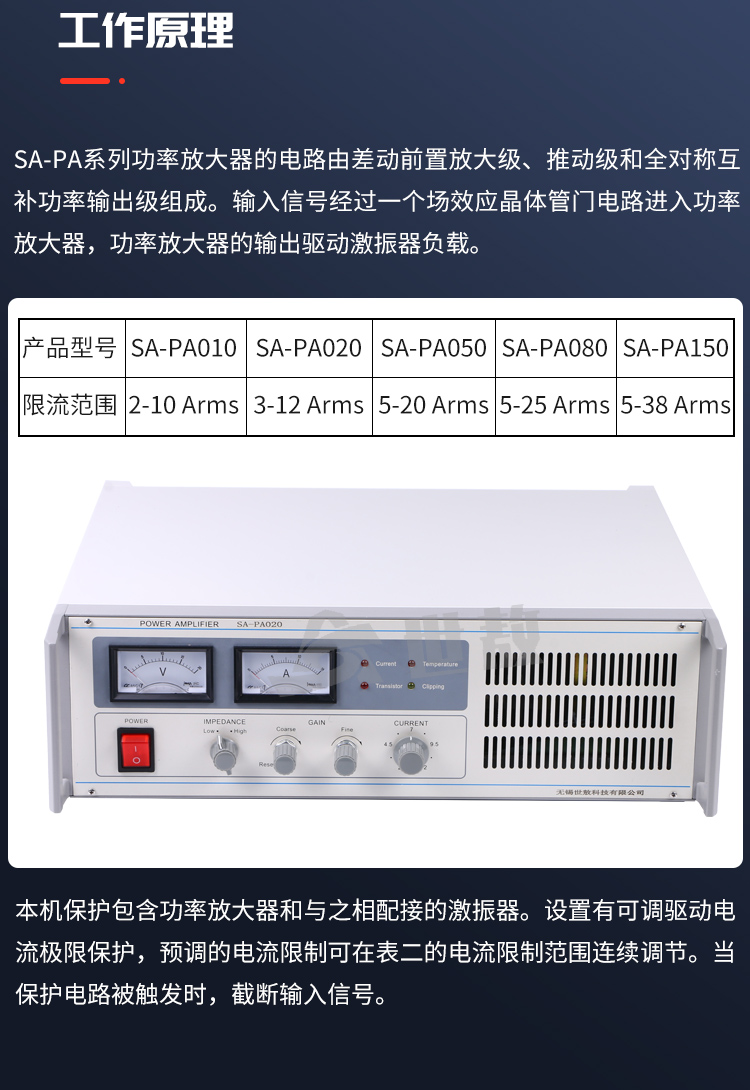

作为振动试验和振动测量的大功率激振源，广泛地应用于各种工程结构。SA-PA系列功率放大器的电路由差动前置放大级、推动级和全对称互补功率输出级组成。输入信号经过一个场效应晶体管门电路进入功率放大器，功率放大器的输出驱动激振器负载。

适用范围

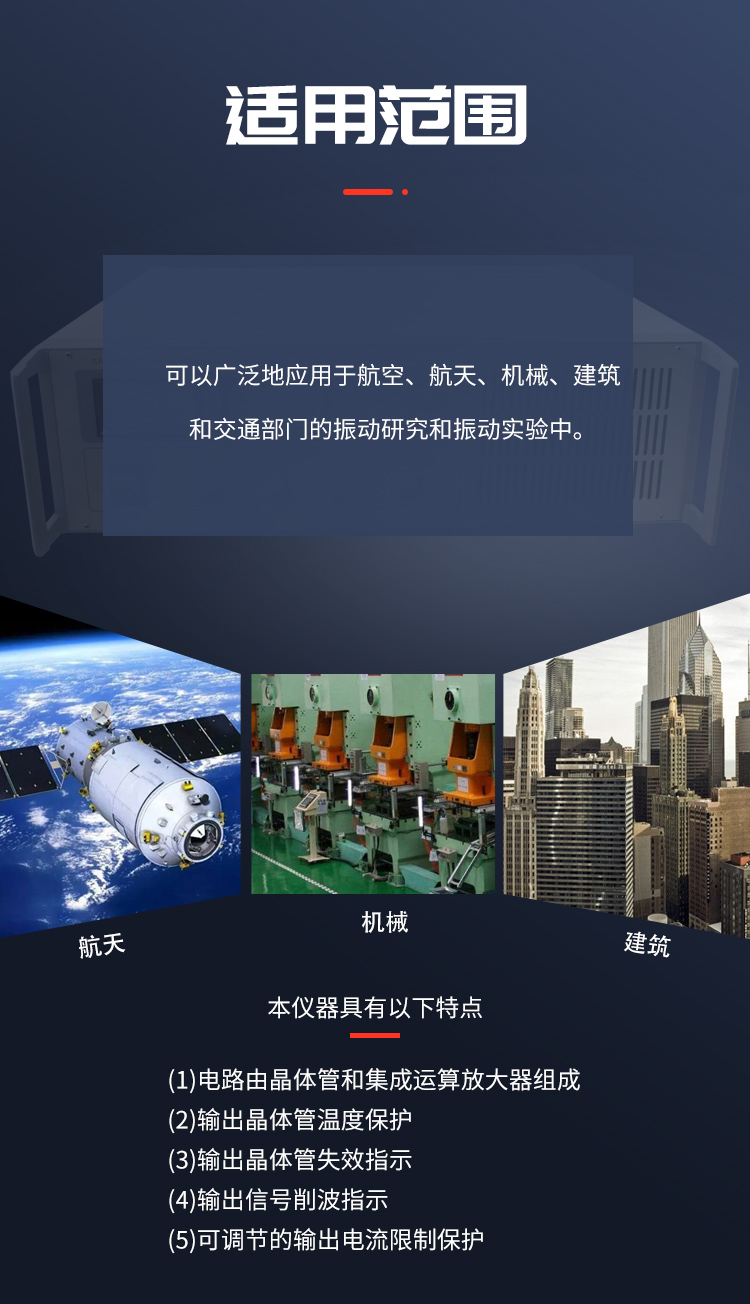

可以广泛地应用于航空、航天、机械、建筑和交通部门的振动研究和振动实验中。

产品特点

(1)电路由晶体管和集成运算放大器组成

(2)输出晶体管温度保护

(3)输出晶体管失效指示

(4)输出信号削波指示

(5)可调节的输出电流限制保护

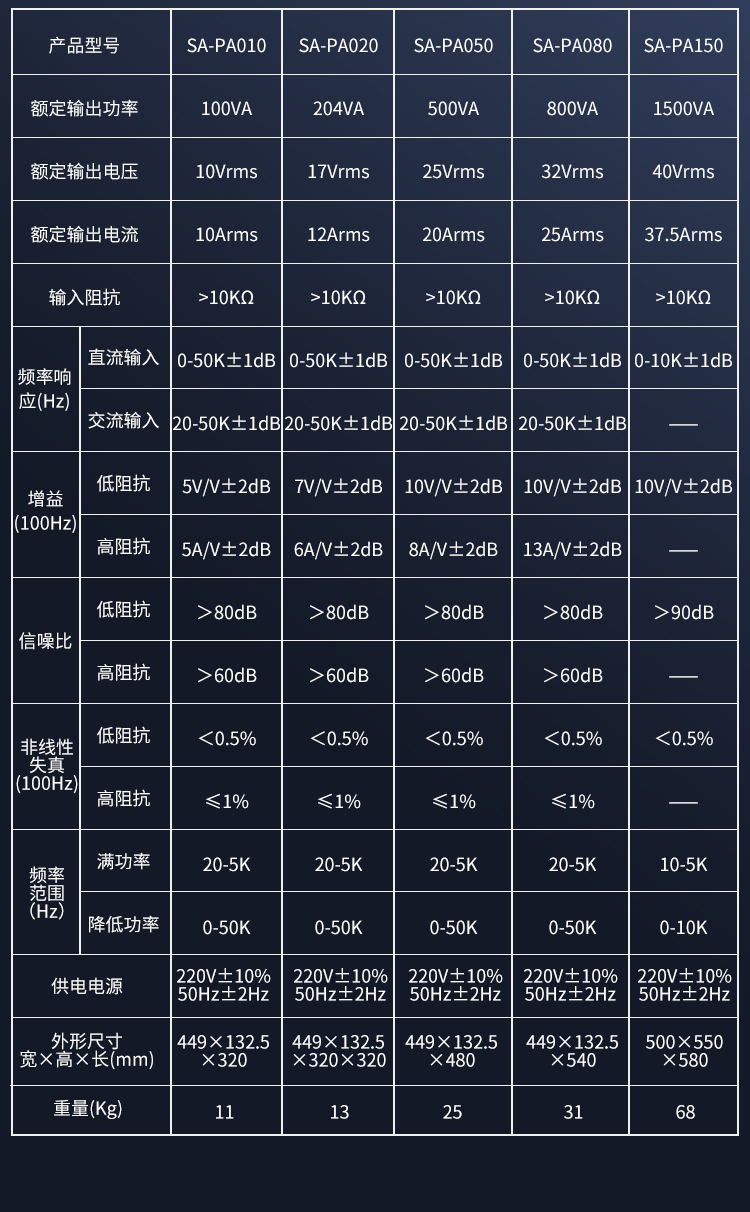

产品参数

产品型号		SA-PA010	SA-PA020	SA-PA050	SA-PA080	SA-PA150
额定输出功率		100VA	204VA	500VA	800VA	1500VA
额定输出电压		10Vrms	17Vrms	25Vrms	32Vrms	40Vrms
额定输出电流		10Arms	12Arms	20Arms	25Arms	37.5Arms
输入阻抗		>10KΩ	>10KΩ	>10KΩ	>10KΩ	>10KΩ
频率响应(Hz)	直流输入	0-50K±1dB	0-50K士1dB	0-50K土1dB	0-50K土1dB	0-10K士1dB
频率响应(Hz)	交流输入	20-50K±1dB	20-50K±1dB	20-50K±1dB	20-50K±1dB	—
增益9100Hz)	低阻抗	5V/V±2dB	7VN±2dB	10V/V±2dB	10V/V±2dB	10V/V±2dB
增益9100Hz)	高阻抗	5A/V±2dB	6A/V±2dB	8A/V±2dB	13A/V±2dB	—
信噪比	低阻抗	>80dB	>80dB	>80dB	>80dB	>90dB
信噪比	高阻抗	>60dB	>60dB	>60dB	>60dB	—
非线性失真(100Hz)	低阻抗	<0.5%	<0.5%	<0.5%	<0.5%	<0.5%
非线性失真(100Hz)	高阻抗	≤1%	≤1%	≤1%	≤1%	—
频率范围(Hz)	满功率	20-5K	20-5K	20-5K	20-5K	10-5K
频率范围(Hz)	降低功率	0-50K	0-50K	0-50K	0-50K	0-10K
供电电源		220V±10%50Hz+2Hz	220V±10%50Hz土2Hz	220V±10%50Hz+2Hz	220V±10%50Hz土2Hz	220V±10%50Hz土2Hz

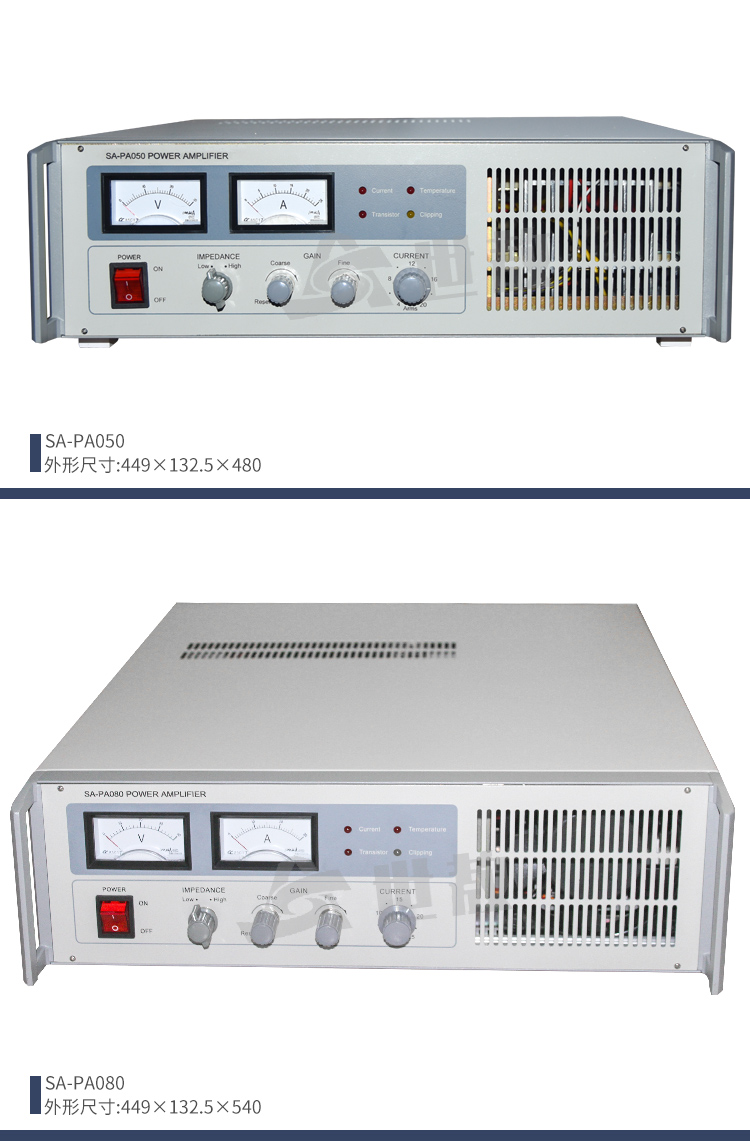

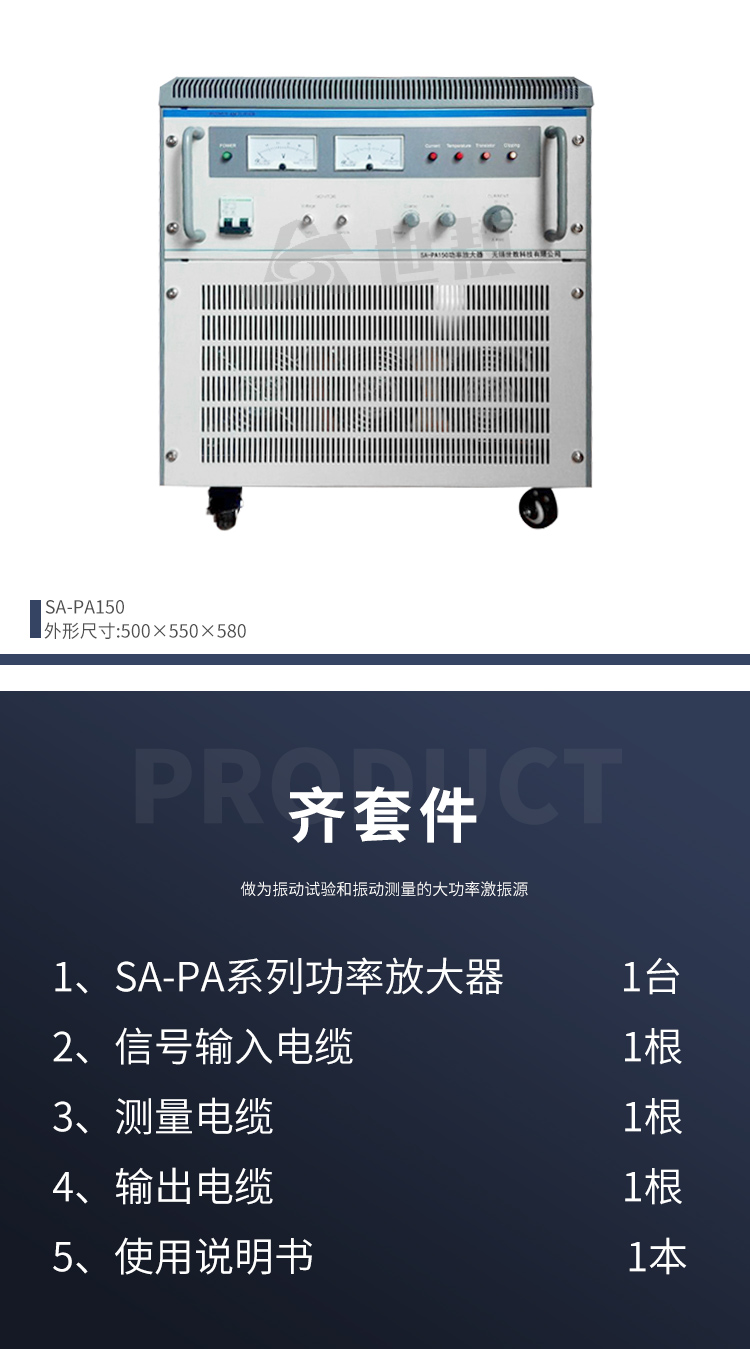

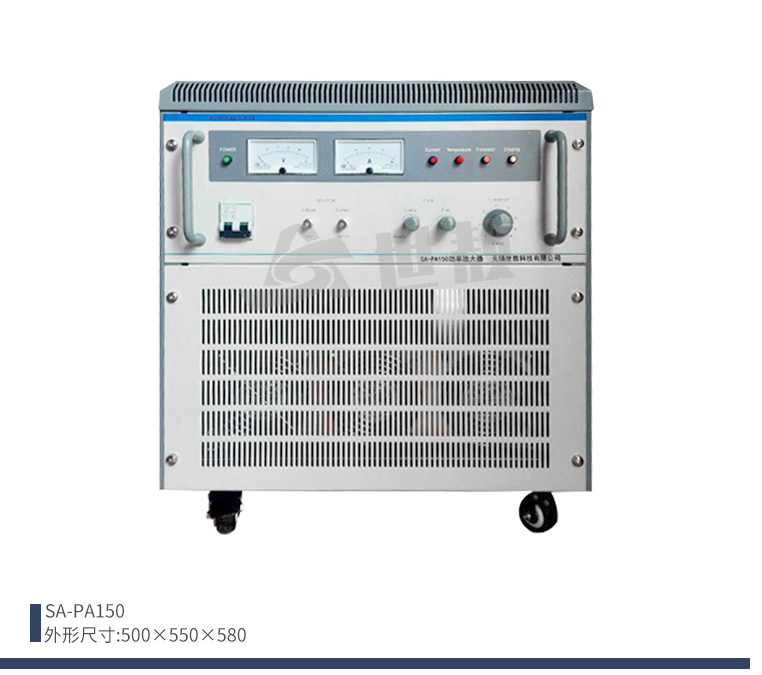

外形尺寸宽x高x长(mm)		449X132.5x320	449X132.5X320x320	449X132.5X480	449X132.5X540	500x550x580
重量(Kg)		11	13	25	31	68
