SA-JLY01C超薄宽屏无纸记录仪
SA-JLY01C超薄宽屏无纸记录仪超薄宽屏无纸记录仪内置存储器保护参数和历史数据，断电后永久保存，采用高性能的ARM Cortex-M332位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警细节展示7英寸真彩TFT LCD；数
产品详情
SA-JLY01C超薄宽屏无纸记录仪
产品概述
超薄宽屏无纸记录仪内置存储器保护参数和历史数据，断电后永久保存，采用高性能的ARM Cortex-M332位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警。
7英寸真彩TFT LCD；数据备份和转存 支持USB1.1、2.0优盘支持1G到32G的U盘进行数据转存；运输和贮存温度-20~60°C(避免日光直晒)。
产品参数
| 显示 | |
| 屏幕 | 7英寸真彩TFTLCD(800*480点阵) |
| 精度 | 实时显示:±0.2%F.S. 追忆精度:土0.2%F.S.(注:热电偶应去掉冷端误差) |
| 处理器 | |
| 采用高性能的ARMCortex-M332位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警 | |
| 存储模块 | |
| 采用大容量并行NANDFLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息 | |
| 输入功能 | |
| 输入规格 | 全隔离万能输入，最大支持16路模拟量输入 |
| 电压输入 | 0~5V、1~5V、0~20mV、0~100mV |
| 电流输入 | 0~10mA、 4~20mA、 0~20mA |
| 电阻输入 | Res |
| 热电阻 | PT100、Cu50、G53、Cu100、BA1、BA2(要求三线电阻平衡，引线电阻<10Ω) |
| 热电偶 | S、B、K、T、R、E、N、J |
| 辐射高温计 | F1、 F2 |
| 钨辣 | WRe3-25, WRe5-26 |
| 输出功能 | |
| 配电输出 | 最多支持3组变送器隔离配电+24VDC，每组配电≤60mA，支持其他规格隔离配电(如12VDC、5VDC配电输出) |
| 变送输出 | 最多支持4路通道标准电流[4~20mA、0~20mA、0~10mA】变送输出，负载能力750Ω(最大)，方便显示仪表或DCS/PLC的采集，实现信号的长距离传输 |
| 继电器报警输出 | 最多支持6路继电器报警输出，触点容量1A@250VAC/1A@30VDC(最大触点容量可定制)，可组态上上限、上限、下限、下下限报警 |
| 通讯打印 | |
| 通讯接口 | 提供RS232C和RS485两种通讯接口供用户选择，支持同时使用RS232C和RS485，支持同时使用RS232C和RS232C，支持Modbus RTU协议,波特率---- (1200、4800、9600、19200、38400、57600) |
| 打印接口 | RS232C直接连接微型打印机，波特率1200 |
| 记录功能 | |
| 记录容量 | 64/128/192/248MB(FLASH容量可选择); |
| 记录间隔 | 1秒至240秒，共分11档:1/2/4/8/12/24/36/60/120/180/240秒可选; |
| 记录时间 | 记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关， |
| 数据转存 | |
| 数据备份和转存 | 支持USB1.1、2.0优盘，支持1G到32G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘(推荐使用工业版优盘 |
| 供电电源 | |
| 供电电源 | 100~240VAC(额定电源电压220VAC)，50/60Hz交流电源供电，支持24VDC(18VDC-36VDC)直流电源供电(直流供电需在订货时注明) |
| 保护功能 | |
| 断电保护 | 内置存储器保护参数和历史数据，断电后永久保存 |
| 时钟保护 | 集成硬件时钟，掉电后也能准确运行 |
| 误差精度 | |
| 热电偶冷端补偿误差 | 士2°C |
| 时钟误差 | 土2秒/天 |
| 工作环境【禁止在易燃、腐蚀性环境下工作】 | |
| 工作温度 | 0~50°C(避免日光直晒) |
| 相对湿度 | 0~85%R.H(无凝结) |
| 海拔高度 | <2000m(特殊规格除外) |
| 运输和贮存环境 | |
| 运输和贮存温度 | -20~60°C(避免日光直晒) |
| 运输和贮存湿度 | 5~95%R.H (无凝结) |
| 仪表净重 | |
| 净重 | ≤1.5Kg |

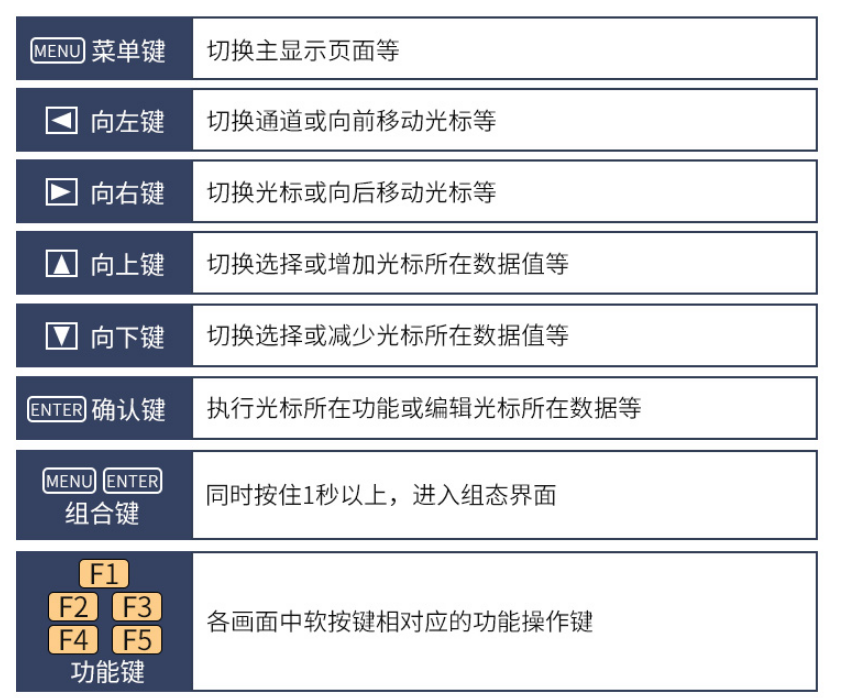

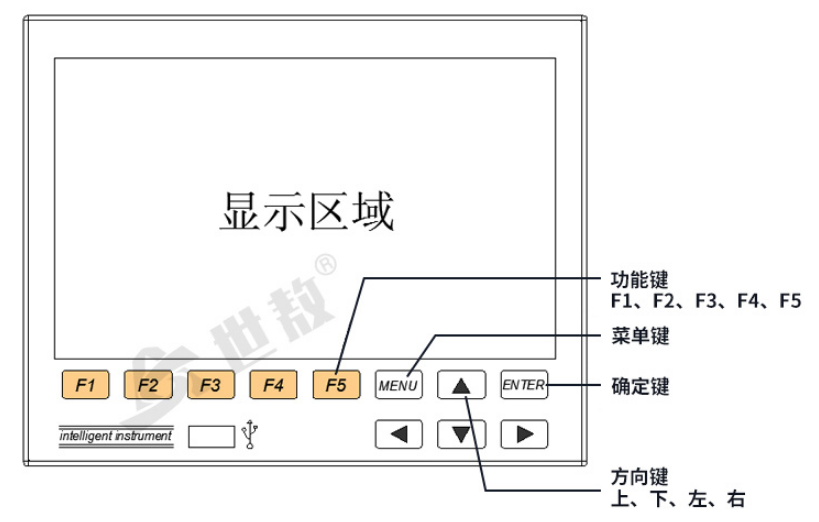

仪表按键

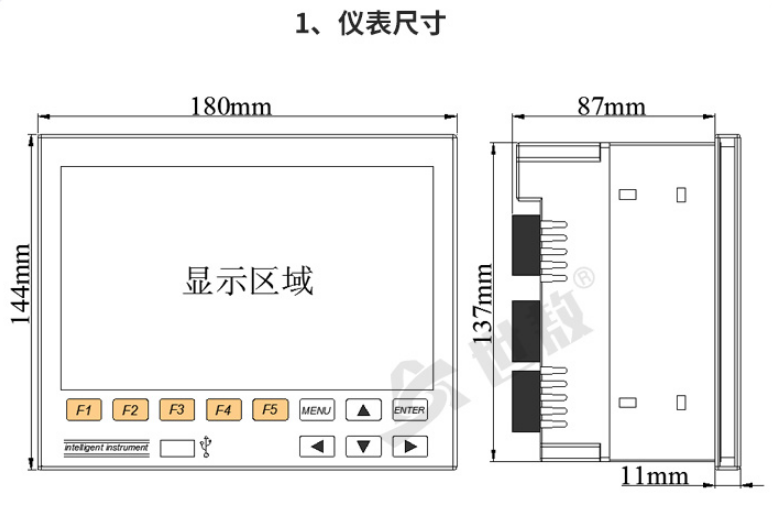

仪表尺寸

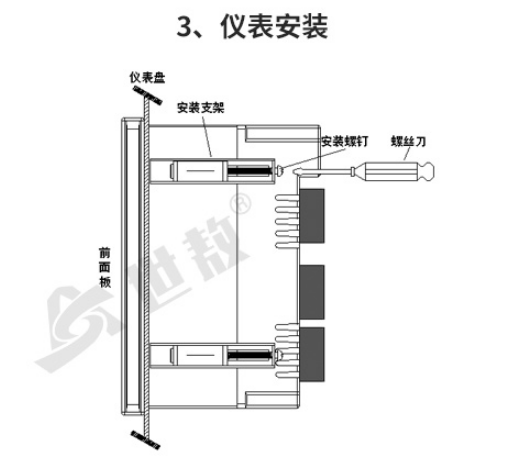

安装方法:

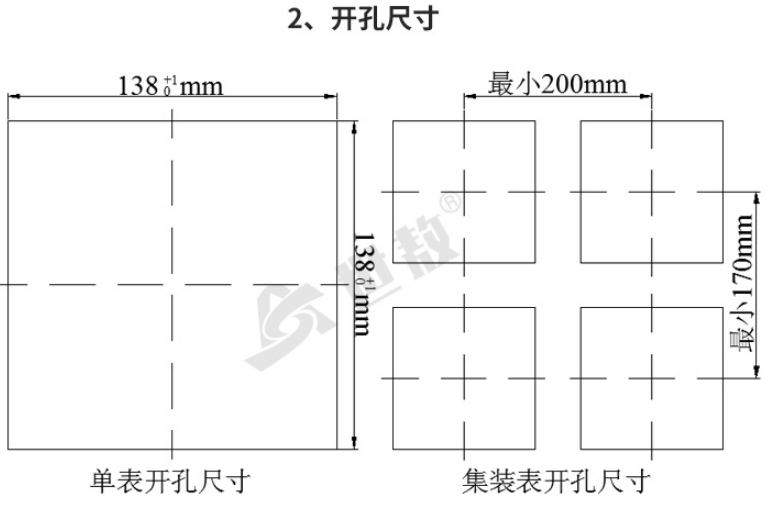

步骤1:将仪表从安装面板(请使用钢板)前方推入安装孔中。其中安装面板厚度为(1.5~4.0)mm。
步骤2:用仪表所带的安装支架如上图所示安装(仪表左右两侧各安装两个支架，仪表盘安装支架所用螺丝是M3标准螺丝)。
步骤3:仪表表体安装完毕后，即可进行信号线和电源线的连接。
产品选型
| 型号 | SA | |||
| 记录仪 | JLY | |||
| 通道数 | 01 | 1通道 | 09 | 9通道 |
| 02 | 2通道 | 10 | 10通道 | |
| 03 | 3通道 | 11 | 11通道 | |
| 04 | 4通道 | 12 | 12通道 | |
| 05 | 5通道 | 13 | 13通道 | |
| 06 | 6通道 | 14 | 14通道 | |
| 07 | 7通道 | 15 | 15通道 | |
| 08 | 8通道 | 16 | 16通道 | |
| 输出功能 | C | 通道 | CW | 加以太网功能 |
| C4 | 加RS485功能 | CB | 加6个报警 | |
| C2 | 加RS232功能 | CP | 加PID功能 | |
| C1 | 加变送功能 | CK | 定做100ms快速记录 | |
常规款选择型号举例:SA-JLY16C(超薄宽屏无纸记录16通道)
通讯接线
齐套件
