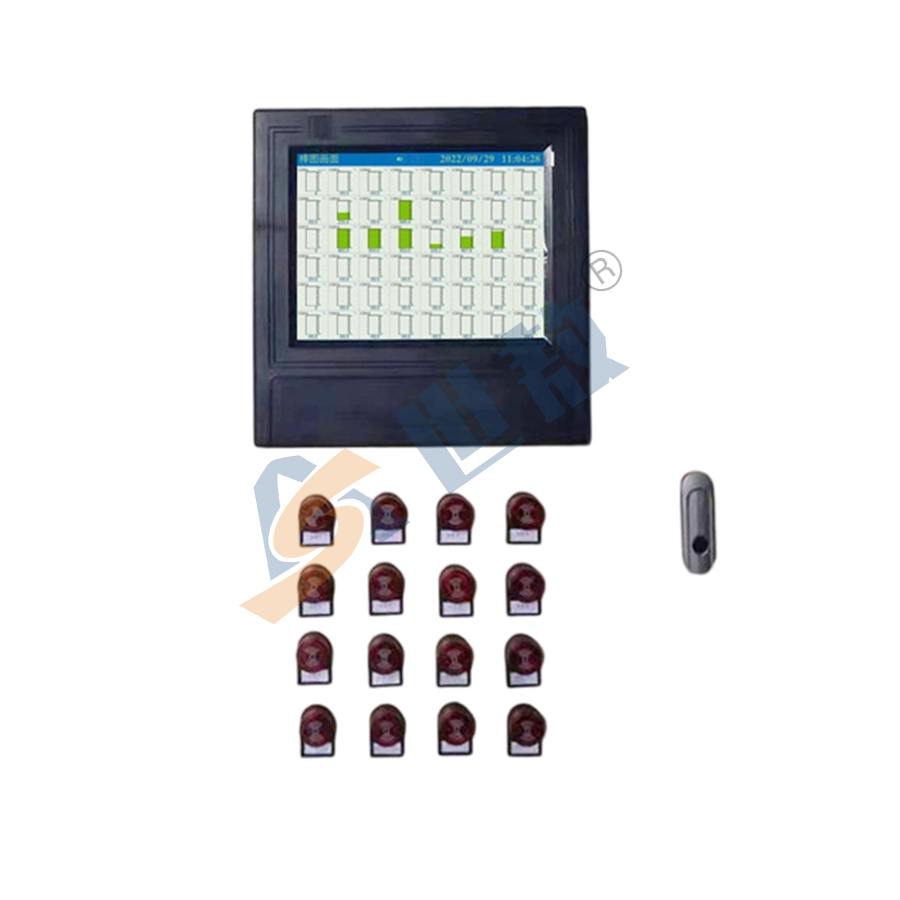

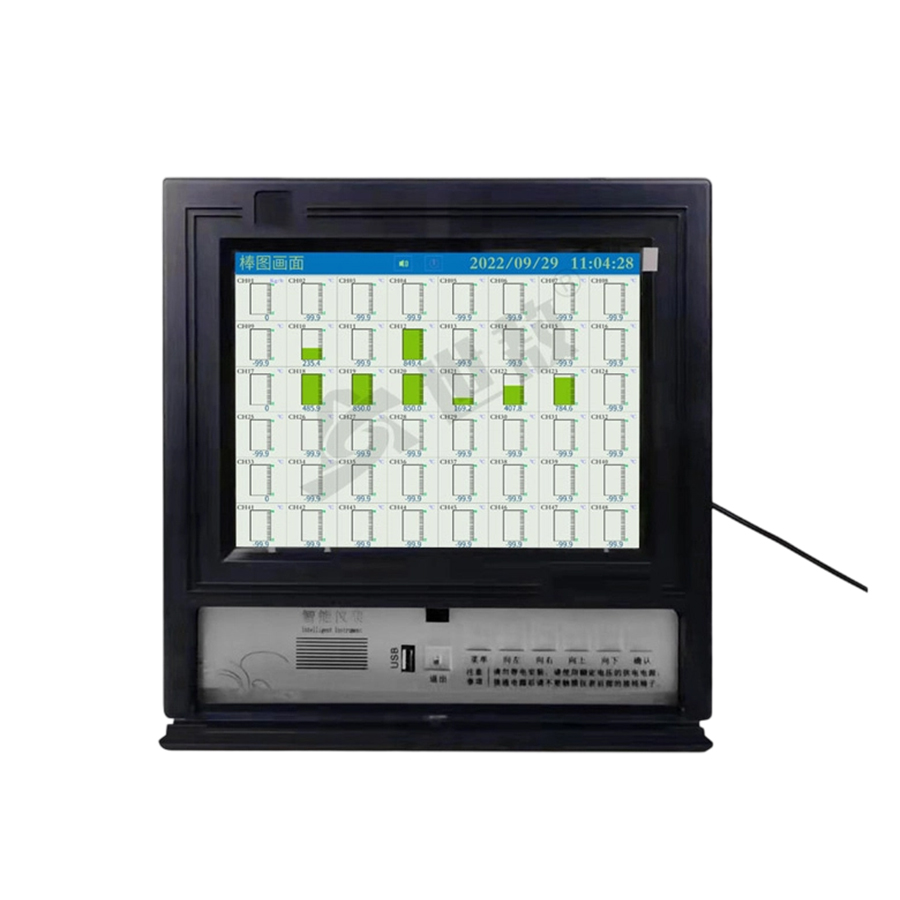

SA-JLY01D彩色无纸记录仪
SA-JLY01D彩色无纸记录仪中长图彩色无纸记录仪；采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警细节10.4英寸真彩TFT LCD；数据转存与读取支持USB1.1、2.0优盘，
产品详情
SA-JLY01D彩色无纸记录仪
产品概述
中长图彩色无纸记录仪；采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警。10.4英寸真彩TFT LCD；数据转存与读取 支持USB1.1、2.0优盘，支持1G到32G的U盘进行数据转存；运输和贮存温度-20~60°C(避免日光直晒)。
产品参数
| 显示 | |
| 屏幕 | 10.4英寸真彩TFT LCD(800*600点阵) |
| 精度 | 实时显示:±0.2%F.S. 追忆精度:土0.2%F.S. (注:热电偶应去掉冷端误差) |
| 处理器 | |
| 采用高性能的ARMCortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警 | |
| 存储模块 | |
| 采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息 | |
| 输入功能 | |
| 输入规格 | 全隔离万能输入，最大支持48路模拟量输入 |
| 电压输入 | 0~5V、1~5V、0~20mV、0~100mV |
| 电流输入 | 0~10mA、 4~20mA、 0~20mA |
| 电阻输入 | Res |
| 输入频率 | 频率信号 (PI) (频率范围:0-30000HZ) |
| 热电阻 | PT100、Cu50、G53、Cu100、BA1、BA2(要求三线电阻平衡，引线电阻<10Ω) |
| 热电偶 | S、B、K、T、R、E、N、J |
| 辐射高温计 | F1、 F2 |
| 钨辣 | WRe3-25, WRe5-26 |
| 输出功能 | |
| 配电输出 | 最多支持16路变送器隔离配电+24VDC，标准配电≤30mA（最大负载能力可定制），支持其他规格隔离配电(如12VDC、5VDC配电输出) |
| 变送输出 | 最多支持8路通道标准电流[4~20mA、0~20mA、0~10mA】变送输出，负载能力750Ω(最大)，方便显示仪表或DCS/PLC的采集，实现信号的长距离传输. |
| 继电器报警输出 | 最多支持24路继电器报警输出，触点容量1A@250VAC/1A@30VDC(最大触点容量可定制)，可组态上上限、上限、下限、下下限报警 |
| 通讯打印 | |
| 通讯接口 | RS232C或RS485，支持Modbus RTU协议,波特率---- (1200、4800、9600、19200、38400、57600) |
| 打印接口 | RS232C直接连接微型打印机，波特率1200 |
| 以太网接口 | 标准RJ-45以太网接口 |
| 记录功能 | |
| 记录容量 | 64/128/192/248MB(FLASH容量可选择); |
| 记录间隔 | 1秒至240秒，共分11档:1/2/4/8/12/24/36/60/120/180/240秒可选; |
| 记录时间 | 记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关， |
| 数据转存 | |
| 数据备份和转存 | 支持USB1.1、2.0优盘，支持1G到32G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘(推荐使用工业版优盘） |
| 供电电源 | |
| 供电电源 | 100~240VAC(额定电源电压220VAC)，50/60Hz交流电源供电，支持24VDC(18VDC-36VDC)直流电源供电(直流供电需在订货时注明) |
| 保护功能 | |
| 断电保护 | 内置存储器保护参数和历史数据，断电后永久保存 |
| 时钟保护 | 集成硬件时钟，掉电后也能准确运行 |
| 误差精度 | |
| 热电偶冷端补偿误差 | 士2°C |
| 时钟误差 | 土2秒/天 |
| 工作环境【禁止在易燃、腐蚀性环境下工作】 | |
| 工作温度 | 0~50°C(避免日光直晒) |
| 相对湿度 | 0~85%R.H(无凝结) |
| 海拔高度 | <2000m(特殊规格除外) |
| 运输和贮存环境 | |
| 运输和贮存温度 | -20~60°C(避免日光直晒) |
| 运输和贮存湿度 | 5~95%R.H (无凝结) |
| 仪表净重 | |
| 净重 | ≤6.5Kg |

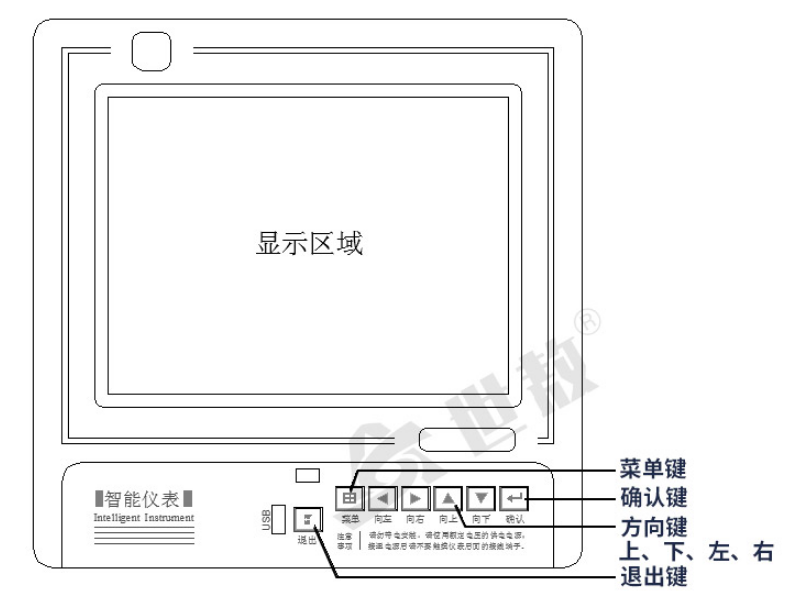

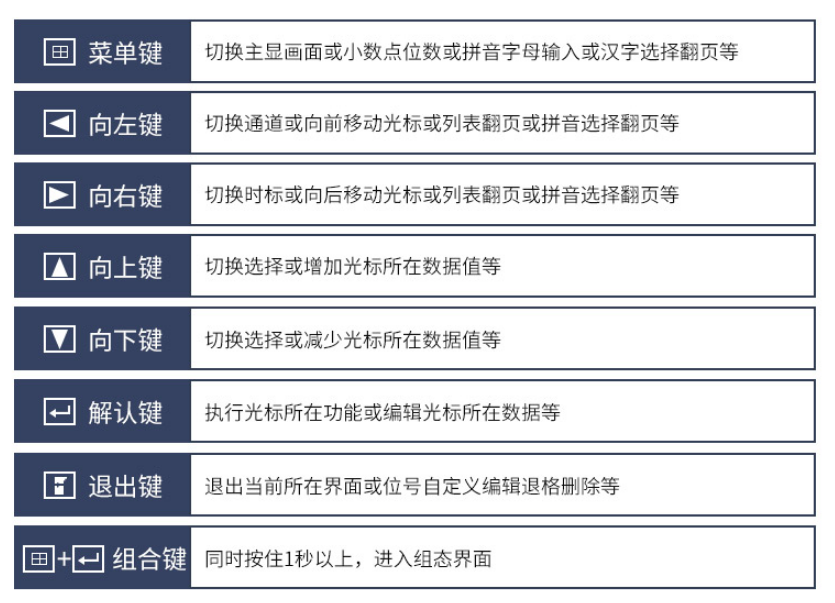

基本操作及运行画面

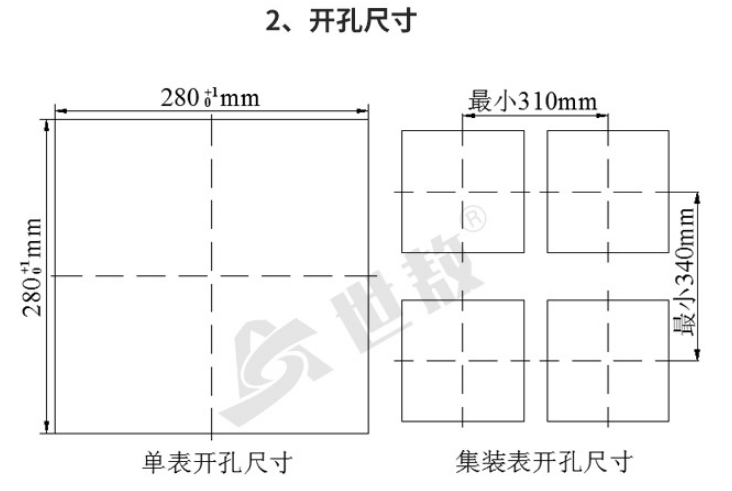

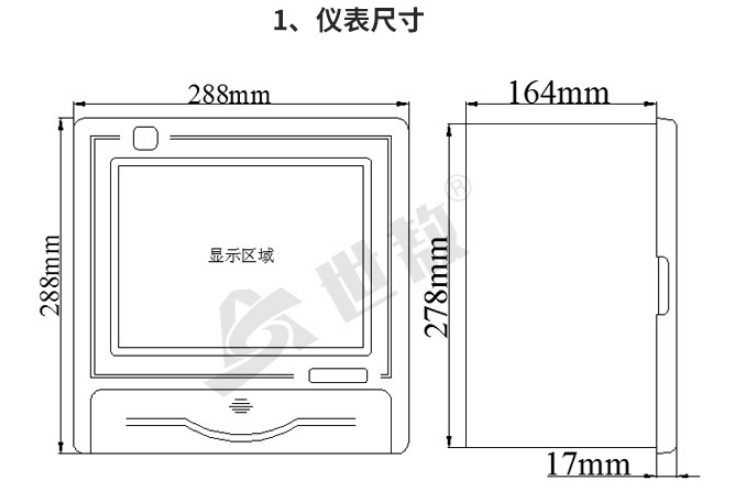

安装接线

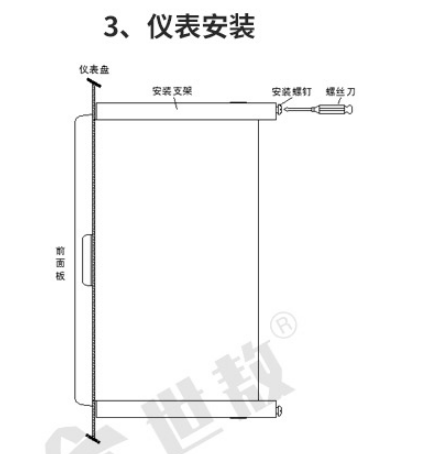

安装方法:
步骤1:将仪表从安装面板(请使用钢板)前方推入安装孔中。其中安装面板厚度为(2.0~6.0)mm。
步骤2:用仪表所带的安装支架如上图所示安装(仪表左右两侧各安装两个支架，仪表盘安装支架所用螺丝是M6标准螺丝)。步骤3:仪表表体安装完毕后，即可进行信号线和电源线的连接。
产品选型
| 型号 | SA | |||||
| 记录仪 | JLY | |||||
| 通道数 | 01 | 1通道 | 17 | 17通道 | 33 | 33通道 |
| 02 | 2通道 | 18 | 18通道 | 34 | 34通道 | |
| 03 | 3通道 | 19 | 19通道 | 35 | 35通道 | |
| 04 | 4通道 | 20 | 20通道 | 36 | 36通道 | |
| 05 | 5通道 | 21 | 21通道 | 37 | 37通道 | |
| 06 | 6通道 | 22 | 22通道 | 38 | 38通道 | |
| 07 | 7通道 | 23 | 23通道 | 39 | 39通道 | |
| 08 | 8通道 | 24 | 24通道 | 40 | 40通道 | |
| 09 | 9通道 | 25 | 25通道 | 41 | 41通道 | |
| 10 | 10通道 | 26 | 26通道 | 42 | 42通道 | |
| 11 | 11通道 | 27 | 27通道 | 43 | 43通道 | |
| 12 | 12通道 | 28 | 28通道 | 44 | 44通道 | |
| 13 | 13通道 | 29 | 29通道 | 45 | 45通道 | |
| 14 | 14通道 | 30 | 30通道 | 46 | 46通道 | |
| 15 | 15通道 | 31 | 31通道 | 47 | 47通道 | |
| 16 | 16通道 | 32 | 32通道 | 48 | 48通道 | |
| 输出功能 | D | 通道 | D1 | 加变送功能 | ||
| D4 | 加RS485功能 | DW | 加以太网功能 | |||
| D2 | 加RS232功能 | DP | 加PID功能 | |||
常规款选择型号举例:SA-JLY48D(彩色无纸记录仪48通道)
定制型号:SA-JLY48D4、SA-JLY48D2、SA-JLY48D1、SA-JLY48DW、SA-JLY48DP
