SA-JLY-CJQ08A四通道八通道采集器配接记录仪
四通道八通道采集器配接记录仪SA-JLY-CJQ08A采集器配接记录仪扩展通道参数端子示意图通讯接线RS-485连接方式通讯线需采用屏蔽双绞线(通讯长度勿超过1000米)，其一端通过RS-232/485转换模块接到计算机的串行通信口，另一端
产品详情
四通道八通道采集器配接记录仪SA-JLY-CJQ08A
产品概述
采集器配接记录仪扩展通道；通讯接口:提供 RS232C和RS485两种通讯接口供用户选择；供电电源:24VDC；
产品参数
| 型号 | SA-JLY-CJQ04A | SA-JLY-CJQ08A |
| 通道数 | 四通道 | 八通道 |
| 精度 | 士0.2%F.S.(注:热电偶应去掉冷端误差) | |
| 输入 | 最大支持8路模拟量输入 | |
| 电压输入 | 0-5V、 1-5V、0-20mV、 0-100mV | |
| 电流输入 | 0-10mA、4-20mA、0-20mA | |
| 电阻输入 | Res (0~400Ω) | |
| 热电阻 | PT100、Cu50(要求三线电阻平衡，引线电阻<10Ω) | |
| 热电偶 | S、B、K、T、R、E、N、J | |
| 继电器报警输出 | 最多支持6路继电器报警输出，触点容量1A@250VAC/1A@30VDC(最大触点容量可定制) | |
| 通讯接口 | 提供RS232C和RS485两种通讯接口供用户选择 | |
| 供电电源 | 24VDC | |

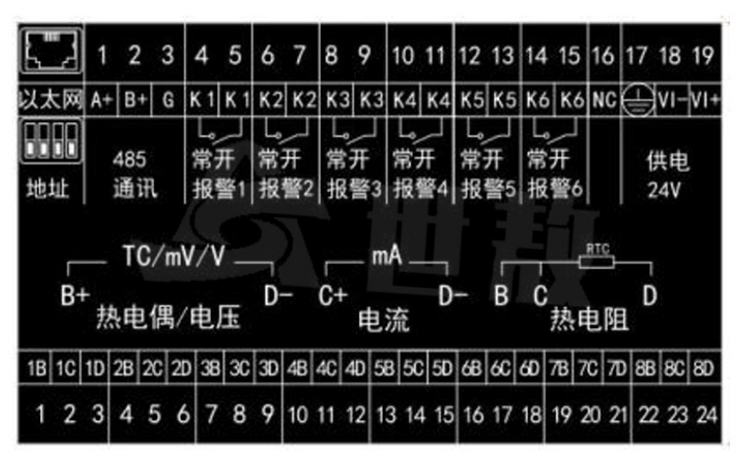

端子示意图
通讯接线

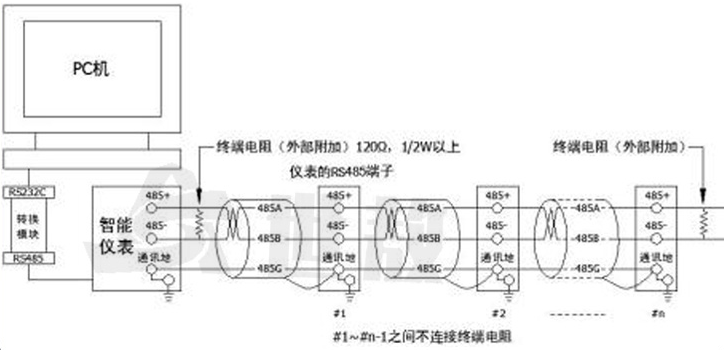

RS-485连接方式
通讯线需采用屏蔽双绞线(通讯长度勿超过1000米)，其一端通过RS-232/485转换模块接到计算机的串行通信口，另一端接到产品的485通讯端子，连接方式如下图示。

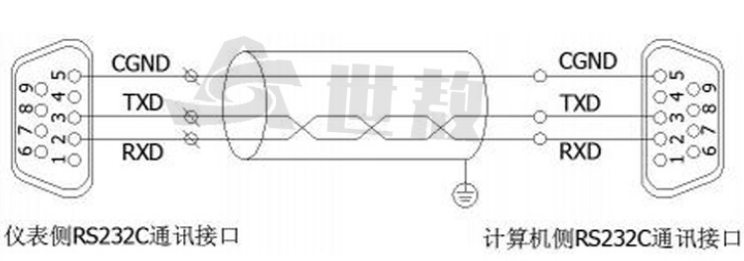

RS-232C连接方式
用户只需将所配备的RS-232C通讯线的一端接于产品RS-232C的接口，另一端与便携机(或PDA)的串行口相连,便可实现RS-232C通讯连接，通讯线请采用屏蔽双绞线制作，通讯线长度不能超过10米。

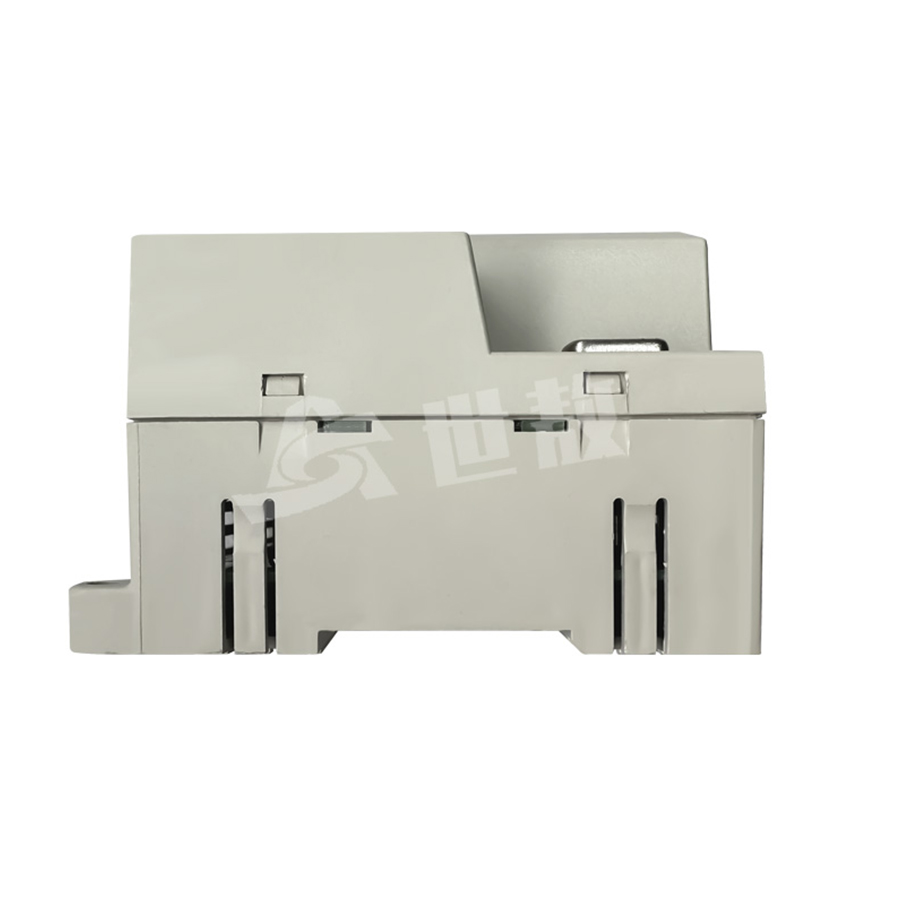

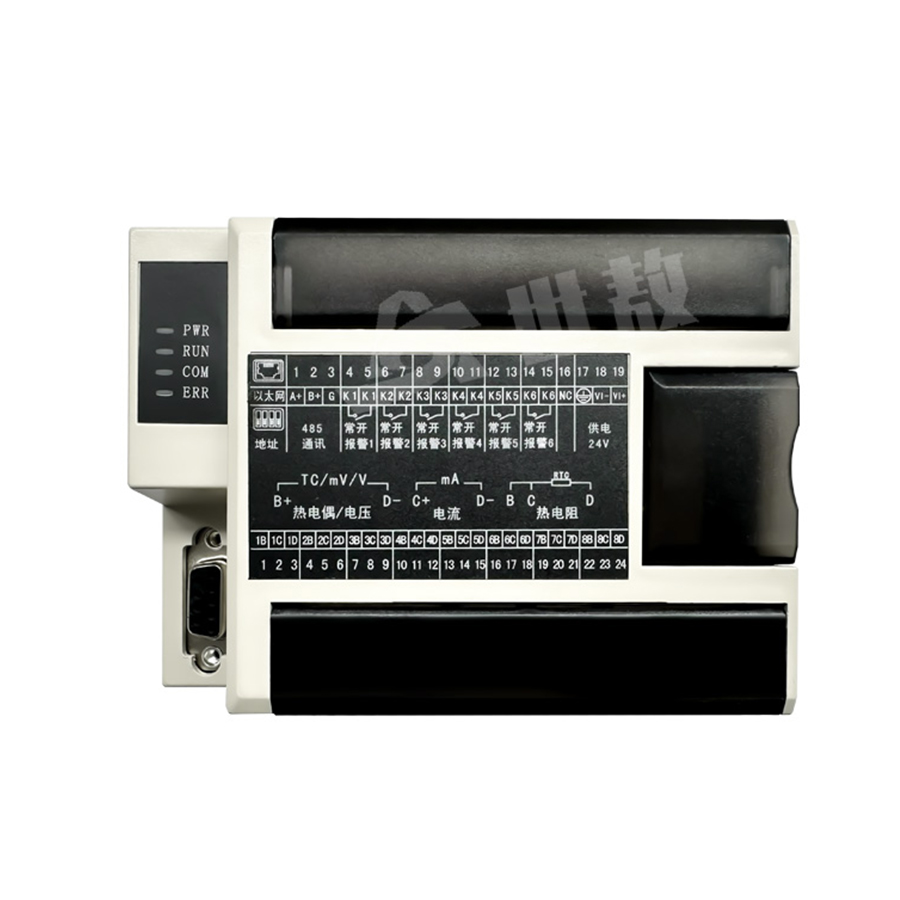

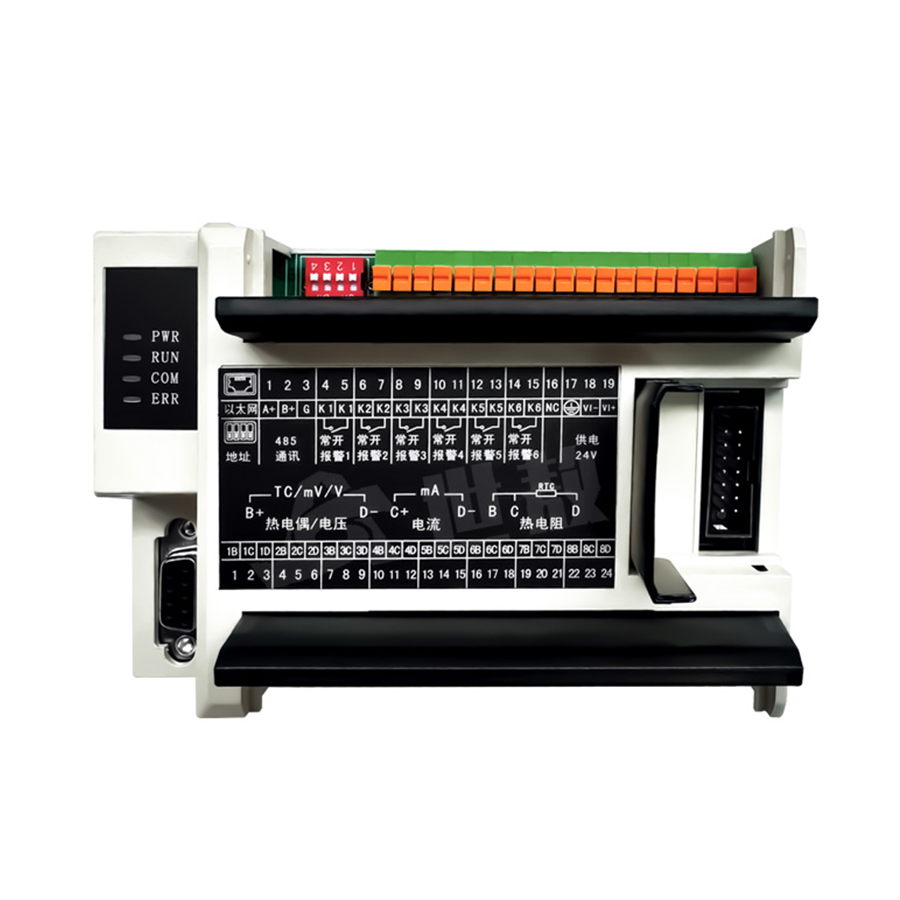

产品展示
