SALC200KE压电式冲击力锤
SALC200KE压电式冲击力锤1应用领域:航天、机械、交通、建筑、国防、科研、高校、工矿。特点1、冲击力--电装换装置2、锤击法测量结构振型3、模态分析测量工作原理SALC系列冲击力锤所配力传感器是利用石英晶体的纵向压电效应设计制造的，如
产品详情
SALC200KE压电式冲击力锤
适用范围
应用领域:航天、机械、交通、建筑、国防、科研、高校、工矿等。
产品特点
1、冲击力--电装换装置
2、锤击法测量结构振型
3、模态分析测量
产品参数
| 型号 | |
| SALC200KE(Icp电压信号) | SALC200K(PE电荷信号) |
| 力锤灵敏度(20±5°C） | |
| 25mV/KN | ~2pc/N |
| 测量范围 | 0~200KN |
| 过载能力 | 120% |
| 线性度 | ≤1%F.S |
| 迟滞 | ≤1%F.S |
| 重复性 | ≤1%F.S |
| 工作电压(VDC) | 18~28V |
| 工作电流(恒流源) | 2~10mA |
| 谐振频率 | >5kHz |
| 工作温度范围 | -54~80°C |
| 锤头重量 | 5600g |
| 锤头尺寸 | Φ76*158 |
| 锤柄长度 | 900mm |
| 敏感材料 | 石英 |
| 输出方式 | |
| BNC接头 | L5接头 |
| 连接电缆 | 2米BNC/L5电缆 |
工作原理

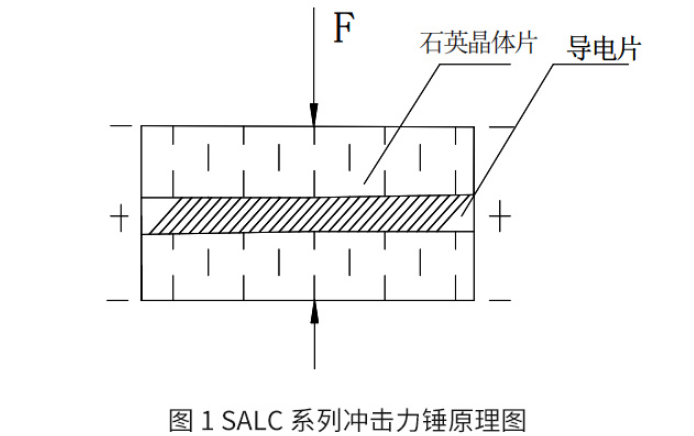

SALC系列冲击力锤所配力传感器是利用石英晶体的纵向压电效应设计制造的，如图1所示:

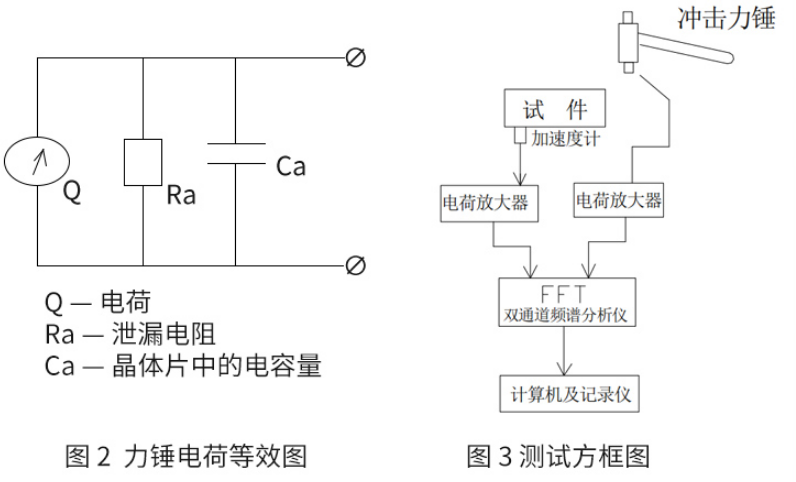

当其在外力作用时，通过传感器膜片作用于石英晶体上，其表面即产生与被测力成正比的电荷，这就实现了机 电转换，其等效电路如图2所示。
理想的脉冲激振力，在数学上可以用狄拉克力函数表示，狄拉克力函数的富里叶变换为一个连续的恒定频谱，这种频谱与白噪声频谱相同。目前流行的脉冲激振是用锤击法来实现的，其测试方框图如3所示。
产品配套
1、出厂产品合格证 一份
2、使用说明书 一份
3、BNC/L5电缆 一根(2米)
4、缓冲头(两个) 各一只
5、锤及力传感器 一套
6、IEPE(ICP)传感器配置恒流源请订购时说明
