边缘计算采集器SA1804JC4
边缘计算采集器SA1804JC4边缘计算型采集器自带嵌入式计算模块|自动采集·自动计算|自动上传数据到云平台，高性能四核64位A53架构SOC，主频1.5GHz集成G31MP2GPU。性能稳定可靠，可实时高速运算处理AD采样数据特点：1、本
产品详情

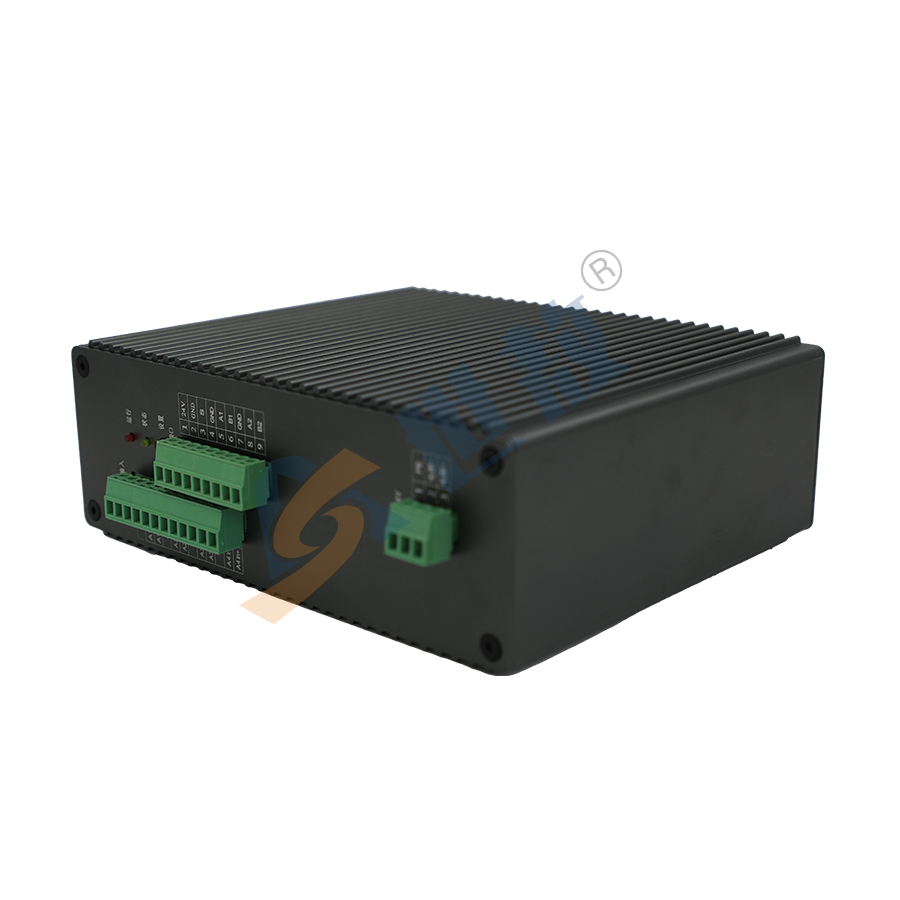

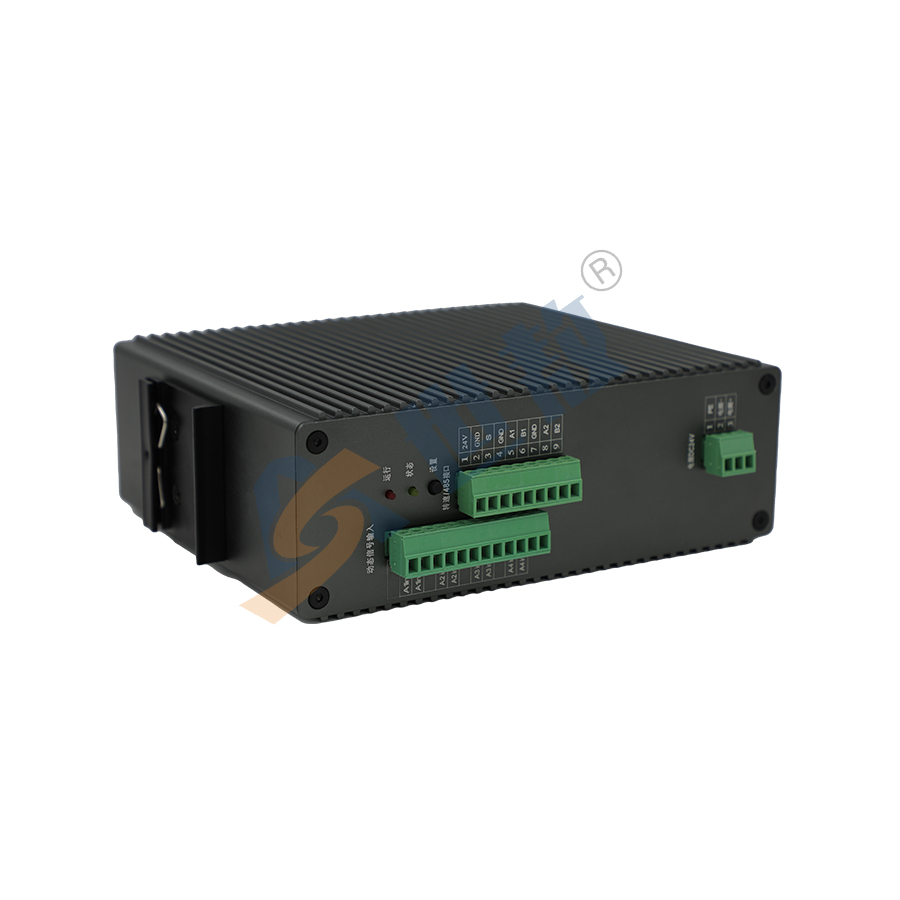

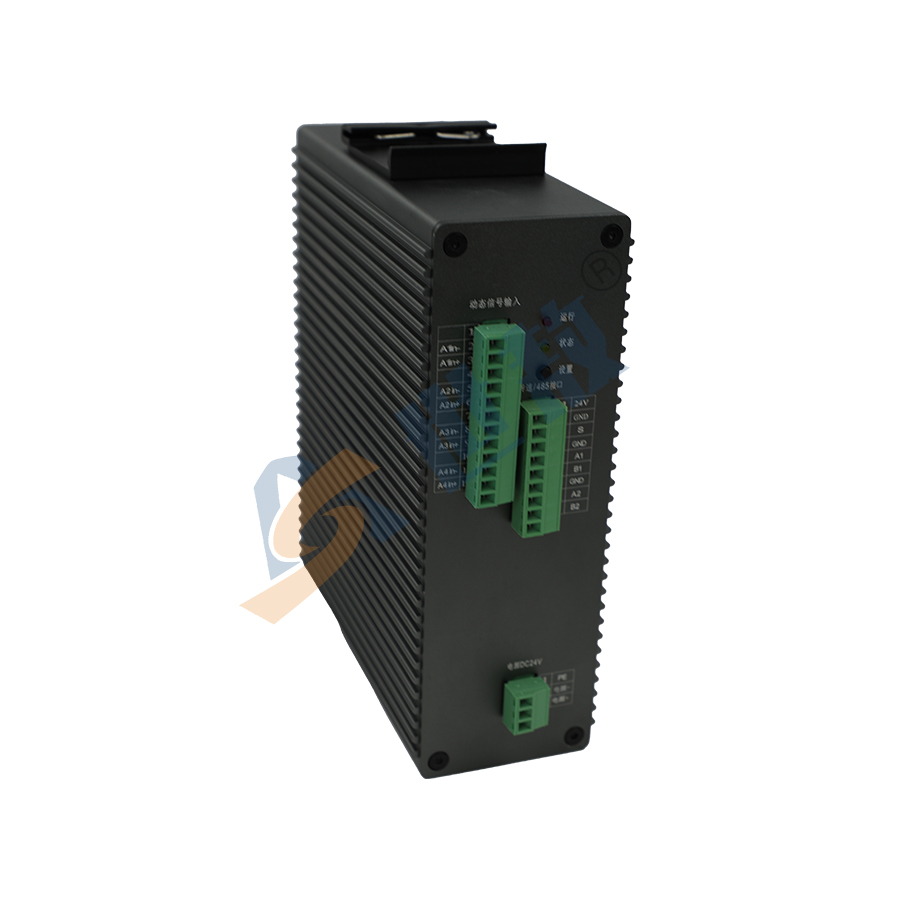

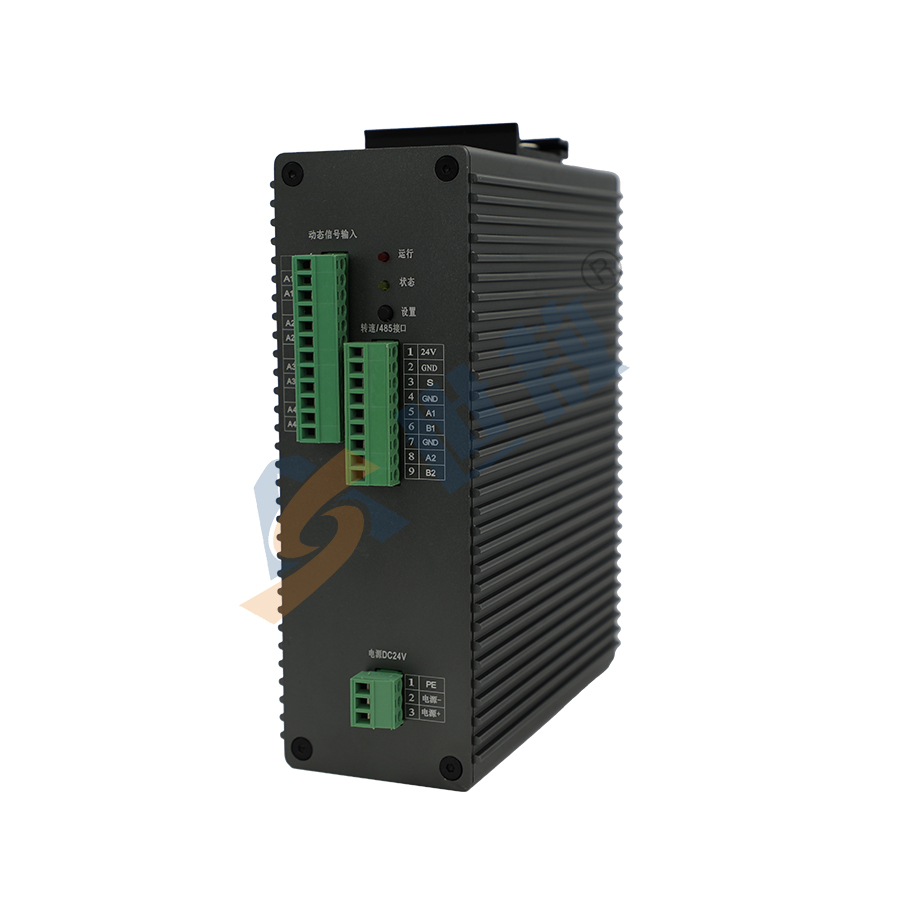

边缘计算采集器SA1804JC4
产品概述
边缘计算型采集器自带嵌入式计算模块|自动采集·自动计算|自动上传数据到云平台，高性能四核64位A53架构SOC，主频1.5GHz集成G31MP2GPU，性能稳定可靠，可实时高速运算处理AD采样数据。
产品特点
1、本机系统处理器采用全新一代工业级高性能四核64位Cortex-A53架构SOC，主频1.5GHz，最高可达1.8 GHz，集成G31MP2 GPU，性能稳定可靠，可实时高速运算处理AD采样数据；
2、24位高精度A/D，所有通道并行同步采样，噪声低、准确度高。与计算机通过以太网实时通讯，多通道同步并行采样速率可达128kHz/通道；
3、可选配各种调理器，与压电式加速度传感器、速度传感器、力传感器、传声器、应变传感器、热电偶、热电阻等配合，对多种物理量进行测试分析；
4、具有多个输入输出数字接口，可读取输入数字信号（如编码器、光电开关等），控制外部输出；
5、可用于机械和设备振动的可靠性监控，可同时监测振动、转速、温度等设备运行参数，支持监测过程中报警输出功能，测量数据可实时保存在SD卡上；
6、可实时传送、显示时域波形、分析处理数据，用户也可通过以太网接口通讯协议、Modbus标准通讯协议等方式获取已分析处理好的信号特征量，如信号频率、均方根值、峰值、频谱、转速等；
7、可选配应变适调器，可完成全桥、半桥、1/4桥的应力应变的测试分析。
适用范围
1、内置24V/4mA恒流电路，可直接采集IEPE型加速度传感器和传声器的输出；
2、电压输入方式，与热电偶、电涡流传感器、磁电式速度传感器及各种变送器配合，对多种物理量进行测试
和分析；
3、4-20mA输入方式，可接各种两线制或三线制电流输出型传感器;
4、各种温度传感器（如铂电阻、铜电阻等）和相应调理器配合，对温度进行测试和分析；
5、转速通道，可接各种转速传感器，用于转速测量；
6、选配电荷适调器，可配接压电式传感器，准确测量动态压力和振动加速度；
7、选配应变适调器，可完成全桥、半桥、1/4桥的应力应变的测试分析。
产品选型
选择型号由A BC组成
总机箱通道数最少必须带4个高速通道
总机箱默认带一个转速通道（转速采样率和高速采样率一致）
| A | B | C | |
| 型号 | 总通道数(机箱) 通道数默认高速 | 低速的通道数 | |
| SA18 | 04 | 4通道 | JC （动态模拟输入） (无低速/缓变量,默认高速) |
| 08 | 8通道 | ||
| 12 | 12通道 | JC4 (4通道低速/缓变量） JC8 (8通道低速/缓变量） JC12 (12通道低速/缓变量） JC16 (16通道低速/缓变量） JC20 (20通道低速/缓变量） JC24 (24通道低速/缓变量） JC28 (28通道低速/缓变量） JC32 (32通道低速/缓变量） (动态模拟输入,带低速/缓变量) | |
| 16 | 16通道 | ||
| 20 | 20通道 | ||
| 24 | 24通道 | ||
| 28 | 28通道 | ||
| 32 | 32通道 | ||
选项说明：高速通道数+低速通道数=总通道数（机箱），如八通道机箱，选择4个低速通道数
后，剩下4个通道默认为高速通道数，高速和低速通道数不叠加，低速和高速选择以4为倍
注意：下单定制前请联系客服，备注型号
技术参数
SA1804JC
型号 | SA1804JC | ||
模拟输入通道数 | 4通道动态模拟输入 | ||
动态 模拟输入 | A/D位数 | 24位 | |
输入方式 | 电压/IEPE/4-20mA (订货时确定一种输入方式，默认为IEPE输入方式) | ||
IEPE激励源 | 4mA /24V | ||
电压信号输入范围 | ±10VPEAK | ||
内置增益 | ×1 (内置增益可定制) | ||
精度 | 优于0.5％ | ||
信号输入带宽 | 电压/4-20mA | DC-50kHz | |
IEPE | 0.3Hz-50kHz | ||
采样率 | 并行同步128kHz /通道 | ||
缓变 信号输入 | 通道数 | 4 | |
A/D位数 | 16位 | ||
精度 | 优于0.5％ | ||
输入方式 | 电压/4-20mA (订货时确定一种方式，默认为电压输入方式) | ||
电压信号输入范围 | ±10VPEAK | ||
信号输入带宽 | DC-100Hz | ||
转速输入 | 测量范围：30～300000RPM |
传输接口 | LAN |
扩展接口 | RS-485 |
接线方式 | 插拔式接线端子。WIFI无线传输接口 (选配功能) |
数字接口 | 4输入/4输出 |
外形尺寸 | 62W×166H×153D（mm） |
供电电源 | DC 24V（功率约10W，如需为外部传感器供电，电源功耗相应增加） |
固定方式 | 国标C45导轨（35mm宽） |
SA1808JC8
型号 | SA1808JC8 | ||
模拟输入通道数 | 8通道动态模拟输入、 8通道缓变量模拟输入 | ||
动态 模拟输入 | A/D位数 | 24位 | |
输入方式 | 电压/IEPE/4-20mA (订货时确定一种输入方式，默认为IEPE输入方式) | ||
IEPE激励源 | 4mA /24V | ||
电压信号输入范围 | ±10VPEAK | ||
内置增益 | ×1 (内置增益可定制) | ||
精度 | 优于0.5％ | ||
信号输入带宽 | 电压/4-20mA | DC-25kHz | |
IEPE | 0.3Hz-25kHz | ||
采样率 | 8通道并行同步64kHz /通道 | ||
缓变量 模拟输入 | A/D位数 | 16位 | |
精度 | 优于0.5％ | ||
输入方式 | 电压/4-20mA (订货时确定一种输入方式，默认为电压输入方式) | ||
电压信号输入范围 | ±10VPEAK | ||
信号输入带宽 | DC-20Hz | ||
采样率 | 并行同步50Hz /通道 | ||
转速输入 | 测量范围：30～300000RPM | ||
数字接口 | 2输入/2输出 | ||
传输接口 | LAN | ||
扩展接口 | RS-485 | ||
接线方式 | 插拔式接线端子 | ||
外形尺寸（mm） | 185W×125H×208D | ||
供电电源 | DC 24V | ||
SA1816JC
型号 | SA1816JC | ||
模拟输入通道数 | 16通道动态模拟输入 | ||
动态 模拟输入 | A/D位数 | 24位 | |
输入方式 | 电压/IEPE/4-20mA (订货时确定一种输入方式，默认为IEPE输入方式) | ||
IEPE激励源 | 4mA /24V | ||
电压信号输入范围 | ±10VPEAK | ||
内置增益 | ×1 (内置增益可定制) | ||
精度 | 优于0.5％ | ||
信号输入带宽 | 电压/4-20mA | DC-12kHz | |
IEPE | 0.3Hz-12kHz | ||
采样率 | 16通道并行同步32kHz /通道 | ||
转速输入 | 测量范围：30～300000RPM | ||
传输接口 | LAN | ||
扩展接口 | RS-485 | ||
接线方式 | 插拔式接线端子 | ||
外形尺寸（mm） | 185W×125H×208D | ||
供电电源 | DC 24V | ||
SA1824JC16
型号 | SA1824JC16 | ||
模拟输入通道数 | 24通道动态模拟输入、 16通道缓变量模拟输入 | ||
动态 模拟输入 | A/D位数 | 24位 | |
输入方式 | 电压/IEPE/4-20mA (订货时确定一种输入方式，默认为IEPE输入方式) | ||
IEPE激励源 | 4mA /24V | ||
电压信号输入范围 | ±10VPEAK | ||
内置增益 | ×1 (内置增益可定制) | ||
精度 | 优于0.5％ | ||
信号输入带宽 | 电压/4-20mA | DC-6kHz | |
IEPE | 0.3Hz-6kHz | ||
采样率 | 24通道并行同步16kHz /通道 | ||
缓变量 模拟输入 | A/D位数 | 16位 | |
精度 | 优于0.5％ | ||
输入方式 | 电压/4-20mA (订货时确定一种输入方式，默认为电压输入方式) | ||
电压信号输入范围 | ±10VPEAK | ||
信号输入带宽 | DC-10Hz | ||
采样率 | 并行同步25Hz /通道 | ||
转速输入 | 测量范围：30～300000RPM | ||
数字接口 | 2输入/2输出 | ||
传输接口 | LAN | ||
扩展接口 | RS-485 | ||
接线方式 | 插拔式接线端子 | ||
外形尺寸（mm） | 248W×125H×208D | ||
供电电源 | DC 24V | ||
SA1832JC
型号 | SA1832JC | ||
模拟输入通道数 | 32通道动态模拟输入 | ||
动态 模拟输入 | A/D位数 | 24位 | |
输入方式 | 电压/IEPE/4-20mA (订货时确定一种输入方式，默认为IEPE输入方式) | ||
IEPE激励源 | 4mA /24V | ||
电压信号输入范围 | ±10VPEAK | ||
内置增益 | ×1 (内置增益可定制) | ||
精度 | 优于0.5％ | ||
信号输入带宽 | 电压/4-20mA | DC-6kHz | |
IEPE | 0.3Hz-6kHz | ||
采样率 | 32通道并行同步16kHz /通道 | ||
转速输入 | 测量范围：30～300000RPM | ||
传输接口 | LAN | ||
扩展接口 | RS-485 | ||
接线方式 | 插拔式接线端子 | ||
外形尺寸（mm） | 185W×125H×208D | ||
供电电源 | DC 24V | ||
