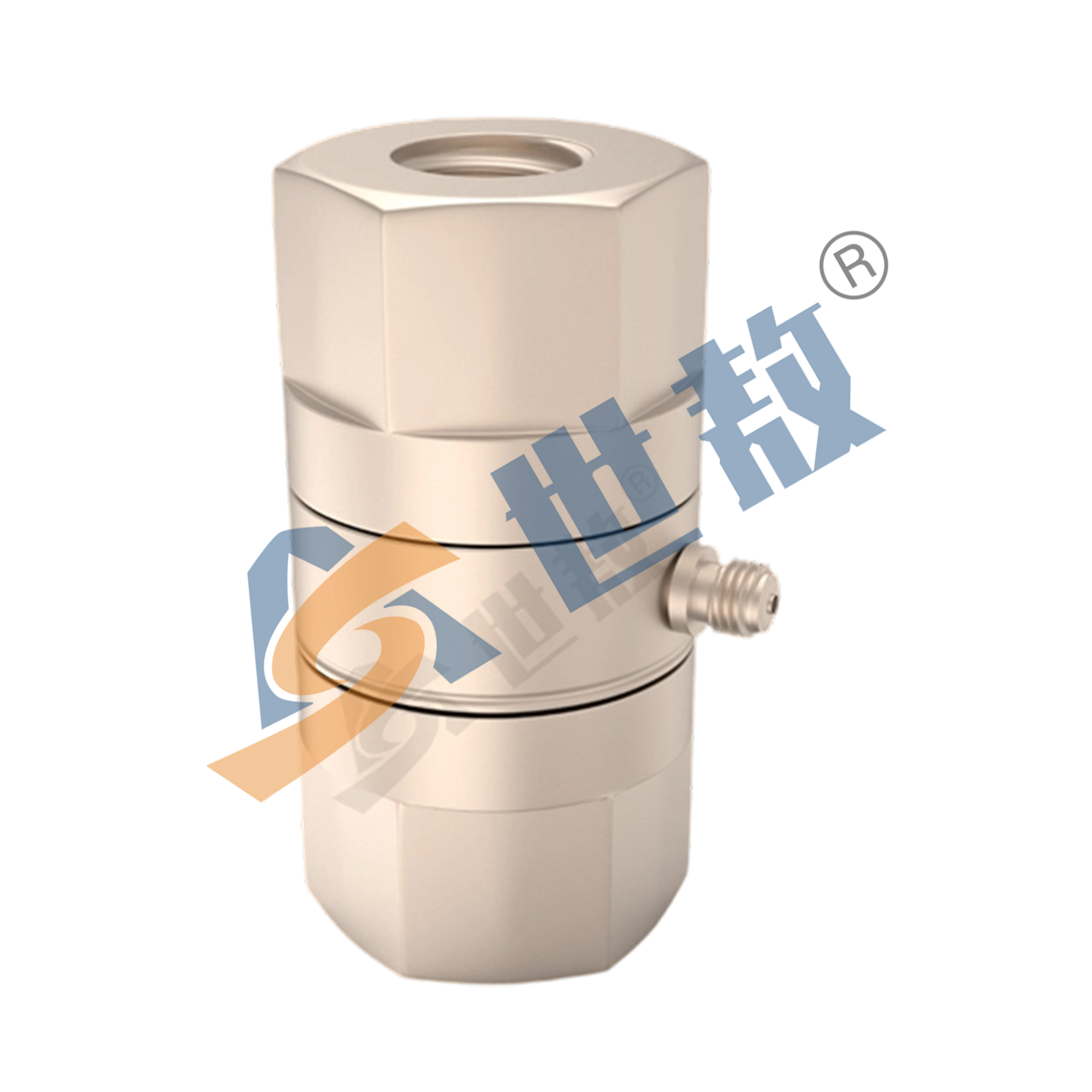

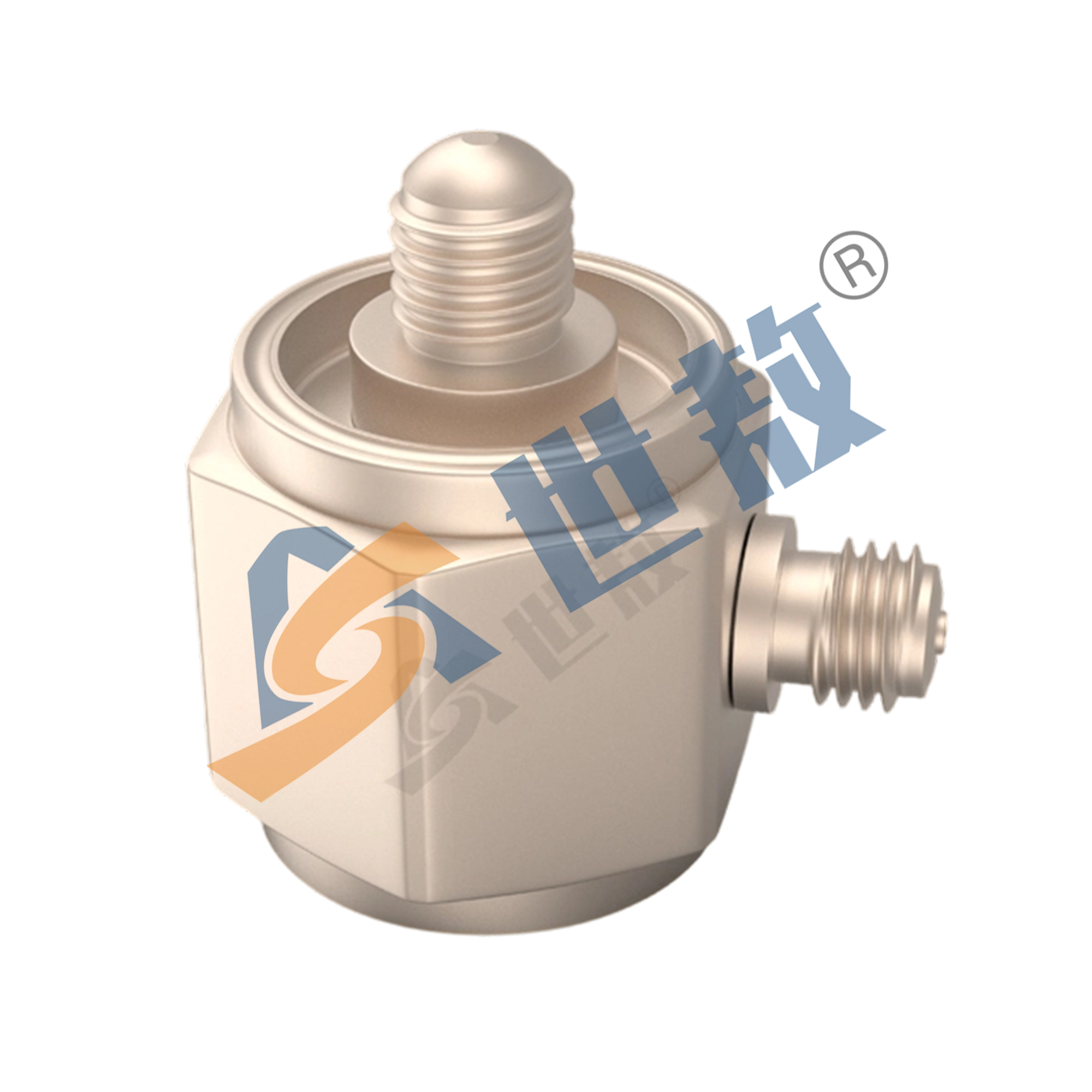

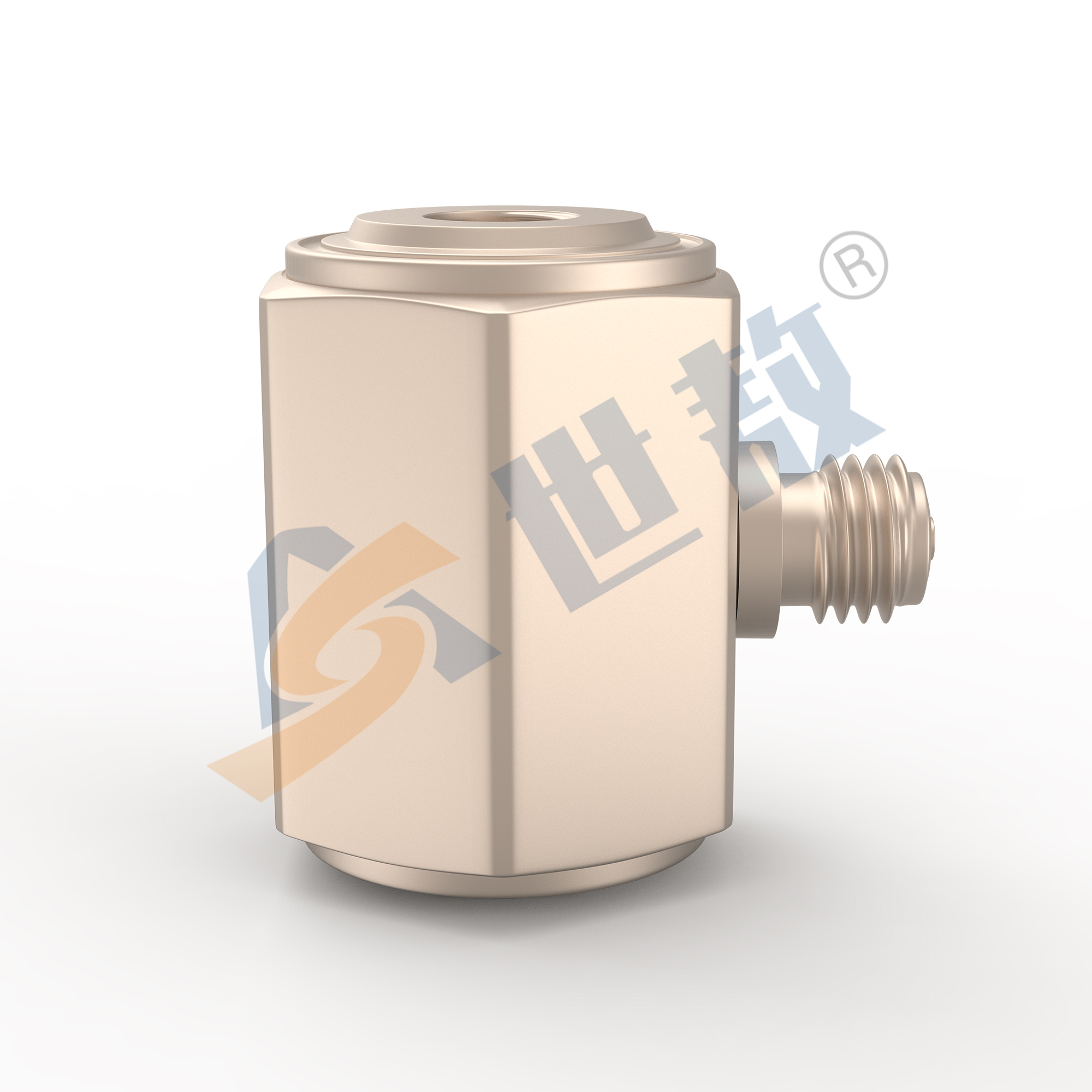

SACL201LY（拉压型）压电式力传感器
SACL201LY（拉压型）压电式力传感器 压电式力传感器(拉压型)SACL系列压电式石英力传感器是利用石英晶体的正压电效应设计制造的，环形结构|动态测量响应快。特点 1、动态测量响应快 2
产品详情
SACL201LY（拉压型）压电式力传感器
产品概述
压电式力传感器(拉压型)SACL系列压电式石英力传感器是利用石英晶体的正压电效应设计制造的，环形结构|动态测量响应快。
产品特点
1、动态测量响应快
2、静态校准持续时间长
3、拉压灵敏度误差小
4、两种信号输出可选:电荷或IEPE(ICP)电压信号
适用范围
应用领域:碰撞测试、疲劳测试、压力检测、跌落测试、断裂测试等。
产品参数
| SACL系列力传感器 | |
| 迟滞: ≤1%F·S | 敏感材料:石英 |
| 线性度: ≤1%F·S | 绝缘电阻:>10 13Ω |
| 重复性: ≤1%F·S | 壳体材料:高强度不锈钢 |
| 过载能力: 120 % | 工作温度范围：-54~120℃ |
| 型号 (PE电荷输出） | SACL201LY | SACL201LYT | SACL202LY | SACL210LY |
| 型号 (ICP电压输出） | SACL201LYE | SACL201LYTE | SACL202LYE | SACL210LYE |
| 灵敏度(20±5℃） | ~3.5PC/N | ~3.5PC/N | ~3.5PC/N | ~3.5PC/N |
| 拉压灵敏度误差 | ≤2% | ≤2% | ≤2% | ≤2% |
| 测量范围 | ±0.5kN/±1kN/±2kN | ±0.5kN/±1kN/±2kN | ±0.5kN/±1kN/±2kN | ±10kN |
| 电容 | ~7PF | ~7PF | ~7PF | ~18PF |
| 谐振频率 | >70kHz | >70kHz | >70kHz | >40kHz |
| 重量 | 15g | 15g | 15g | 146g |
| 安装 | 2-M5 | 2-M5 | 2-M5 | 2-M12 |
| 输出方式 | 侧端M5 | 侧端M5 | 侧端M5 | 側端L5 |
| 连接电缆 | 2米双头L5 低噪声电缆 | 2米双头L5 低噪声电缆 | 2米双头L5 低噪声电缆 | 2米双头M5 低噪声电缆 |
| 型号 (PE电荷输出） | SACL230LY | SACL250LY | SACL260LY | SACL2100LY |
| 型号 (ICP电压输出） | SACL230LYE | SACL25OLYE | SACL26OLYE | / |
| 灵敏度(20±5℃） | ~1.6PC/N | ~1.6PC/N | ~1.6PC/N | ~20PC/N |
| 拉压灵敏度误差 | ≤2% | ≤2% | ≤2% | ≤2% |
| 测量范围 | 土30kN | 士50kN | 士60kN | 士100kN |
| 电容 | ~28PF | ~70PF | ~58PF | ~20PF |
| 谐振频率 | >30kHz | >30kHz | >20kHz | >15kHz |
| 重量 | 190g | 700g | 1150g | 800g |
| 安装 | 2-M16 | 2-M20 | 2-M24 | 8-M12(037.5) |
| 输出方式 | 侧端L5 | 侧端L5 | 侧端L5 | 侧端L5插座 |
| 连接电缆 | 2米双头L5 低噪声电缆 | 2米双头L5 低噪声电缆 | 2米双头L5 低噪声电缆 | 2米双头L5 低噪声电缆 |
| 型号 (PE电荷输出） | / |
| 型号 (ICP电压输出） | SACL2100LYE |
| 灵敏度(20±5℃） | ~50mV/um |
| 测量范围 | 100um |
| 输出阻抗 | ≤100Ω |
| 工作电压 | +18~30VDC(恒流源) |
| 工作电流 | +2~10mA(恒流源) |
| 谐振频率 | >10kHz |
| 工作温度范围 | -20-100°C |
| 重量 | 75g |
| 壳体材料 | 不锈钢 |
| 安装 | M6 |
| 输出方式 | 側端L5 |
| 连接电缆 | 2米BNC/L5电缆 |
工作原理

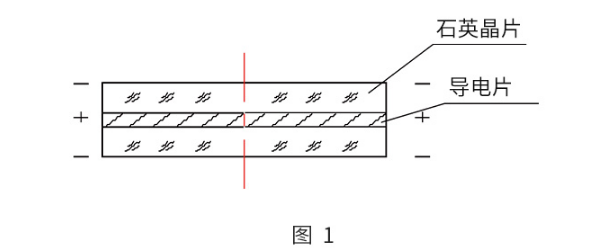

SACL系列力传感器的原理如图1所示，它是利用石英晶体的纵向压电效应设计制造的。当它受外力作用时，经过传感器膜片作用于石英晶体片，其表面即产生与被测力成正比的电荷，这就实现了机电转换。其精度可达0.03%。
SACL系列力传感器的受力面，单向力传感器设计成双面凸出；双向力传感器设计成受力面一面凸出，顶部采用螺杆联接，底面采用螺母联接。当测试的外力作用于传感器受力面时，力传感器便产生电荷，该电荷的大小完全正比于所施加的外力。通过连接导线连到电荷放大器，再送至指示记录仪器中，以备数据处理。
为了使外力均匀地作用在力传感器的受力面上，传感器上下接触面都经过精密研磨加工，使之平坦刚硬，以保证测量精度。
SACL系列力传感器的外壳是经过焊接密封，绝缘件采用高绝缘性能的聚四氟乙稀。

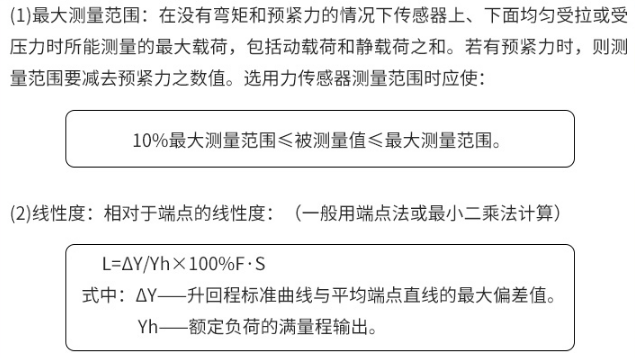

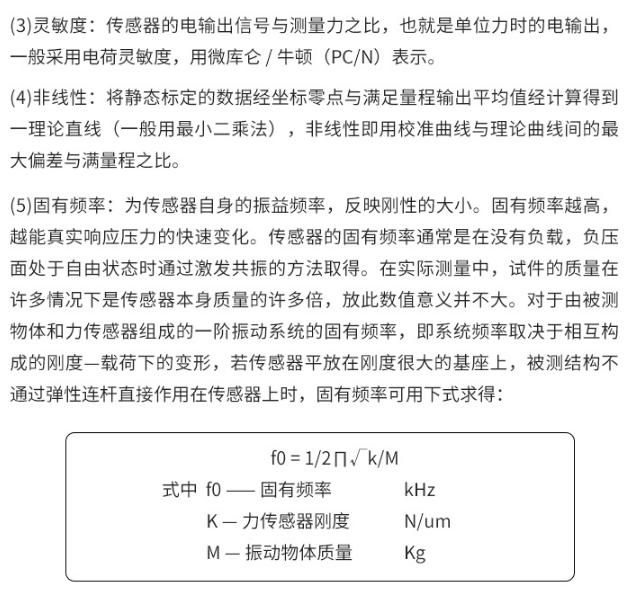

性能指标
使用与维护
安装
正确的安装力传感器是获得精确测量的保证、安装时必须特别注意使外力均匀垂直作用于力传感器的上下表面，并力求避免和减少侧向力。只有在外力达到了均匀分布时，才能充分利用整个测量范围，否则容易因过载而引起传感器的损坏。

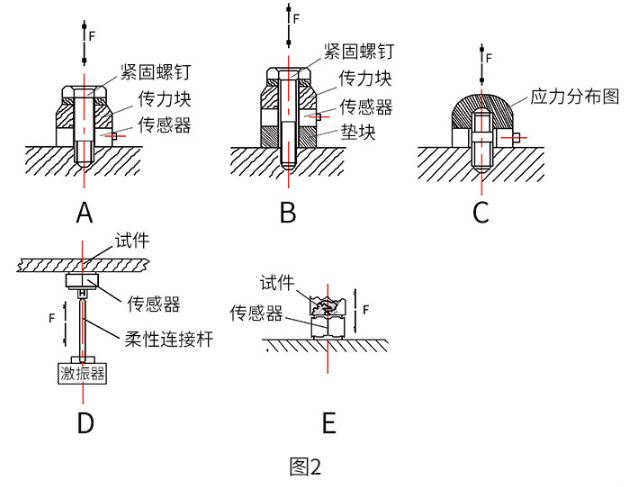

力传感器上下表面经过精密研磨，在测量过程中，刚性表面互相接触，很小的不平度都会产生很高的局部过载，因此要求被测物的表面粗糙度不低于0.8。如果安装面较粗糙，可加工一垫块（两端面平行光法）。推荐几种安装方法，详件图2：
测量
SACL系列力传感器可直接与（PE）电荷放大器、数字指示器、电子计算机和其它测量仪器配套使用。从力传感器产生的电荷在电荷放大器中按比例地转换成电压输出送到指示或记录仪器中进行直接或存放，以备数据处理时用。电荷放大器使用详见其说明书。
在传感器的电荷放大器间一定要用高绝缘低噪音电缆线，电荷放大器和指示设备之间可用一般电缆线。

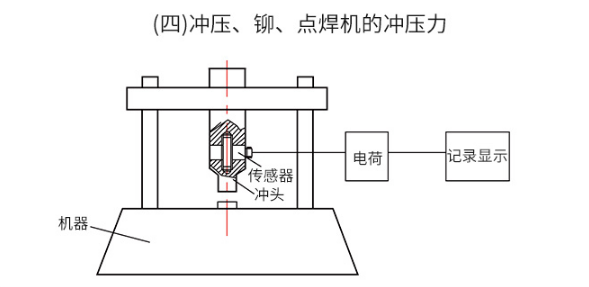

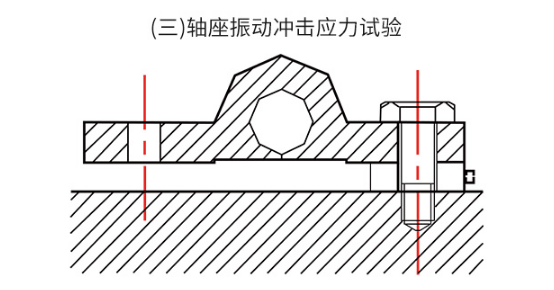

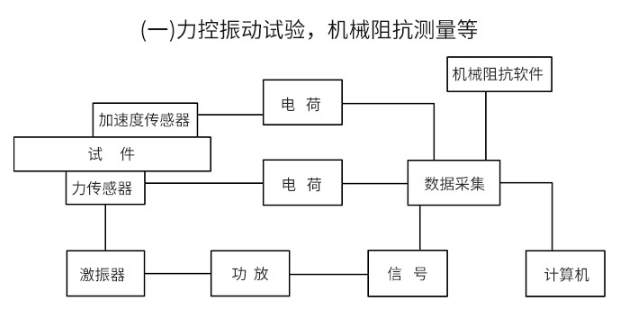

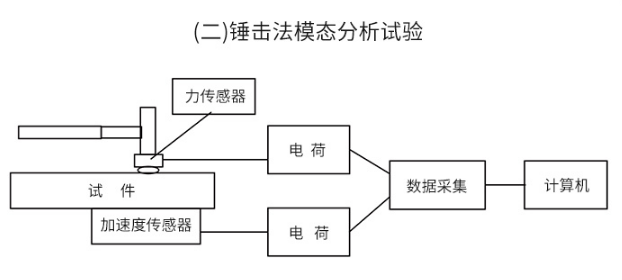

典型应用及安装组套
