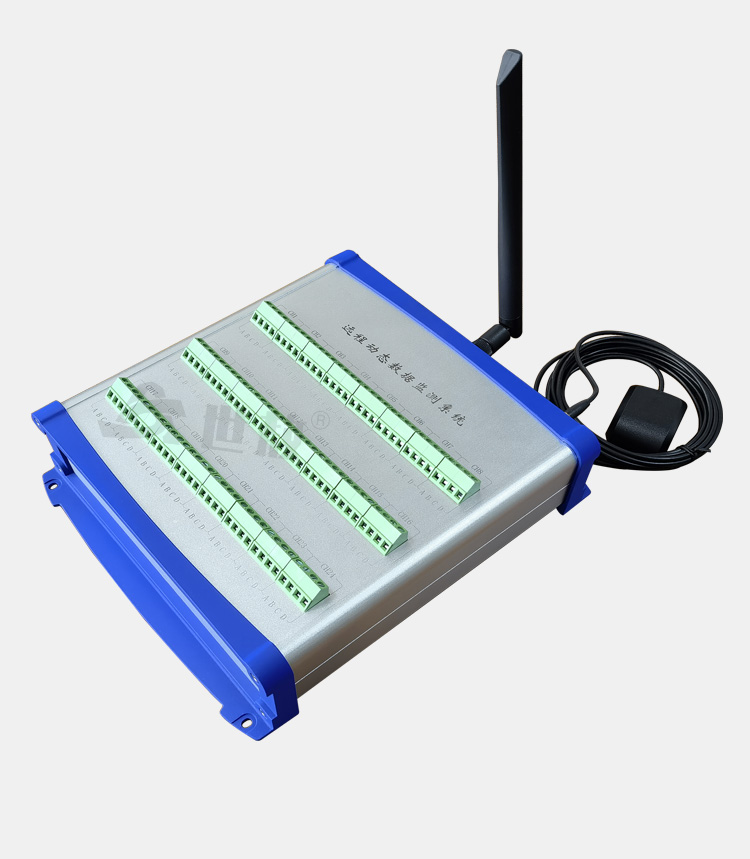

SA-DCJ24YC远程动态数据检测系统
SA-DCJ24YC远程动态数据检测系统 远程动态数据监测系统SA-DCJ24YC远程动态数据监测系统基于模块化设计，每台设备内置GPS、4G、USB、RJ45网络接口多合一通讯主板与多通道采集板组成，
产品详情
SA-DCJ24YC远程动态数据检测系统
产品概述

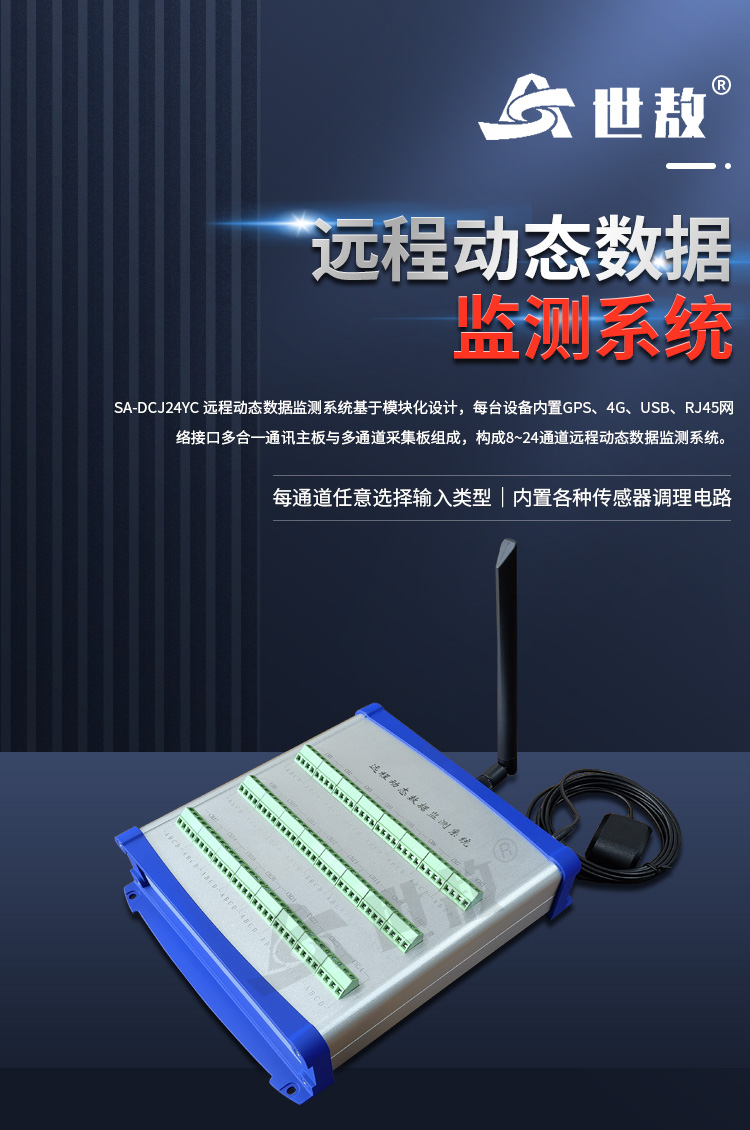

远程动态数据监测系统SA-DCJ24YC远程动态数据监测系统基于模块化设计，每台设备内置GPS、4G、USB、RJ45网络接口多合一通讯主板与多通道采集板组成，构成8~24通道远程动态数据监测系统。每通道任意选择输入类型|内置各种传感器调理电路。

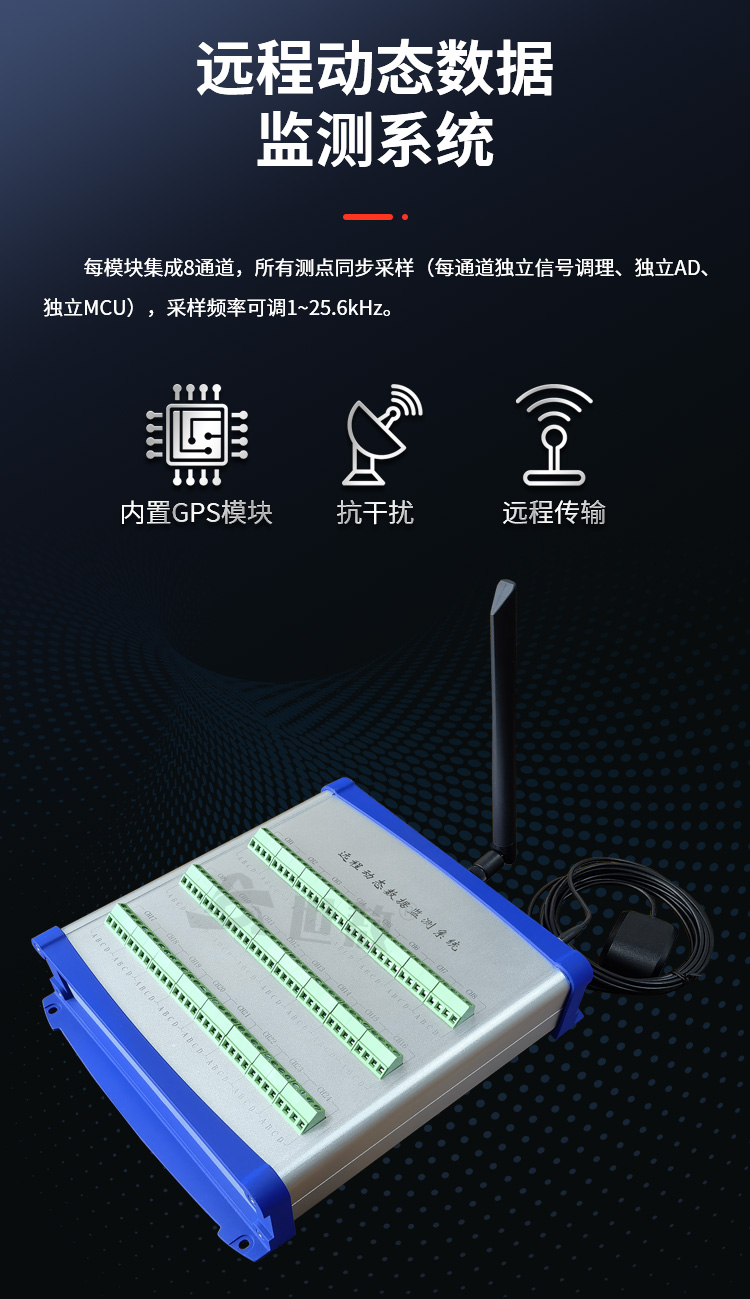

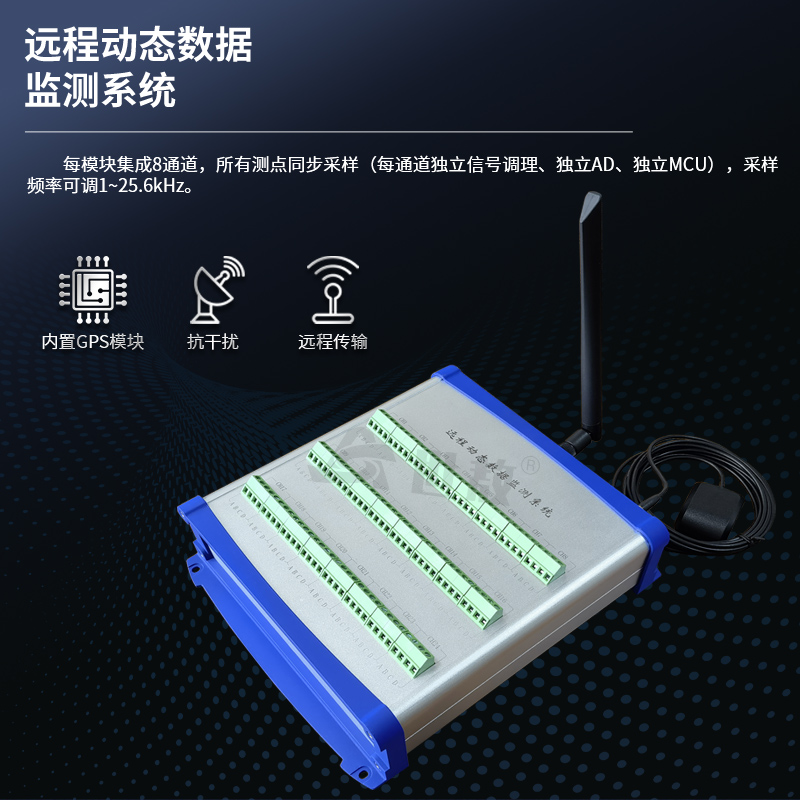

远程动态数据监测系统每模块集成8通道，所有测点同步采样（每通道独立信号调理、独立AD、独立MCU），采样频率可调1～25.6kHz。内置GPS模块抗干扰远程传输

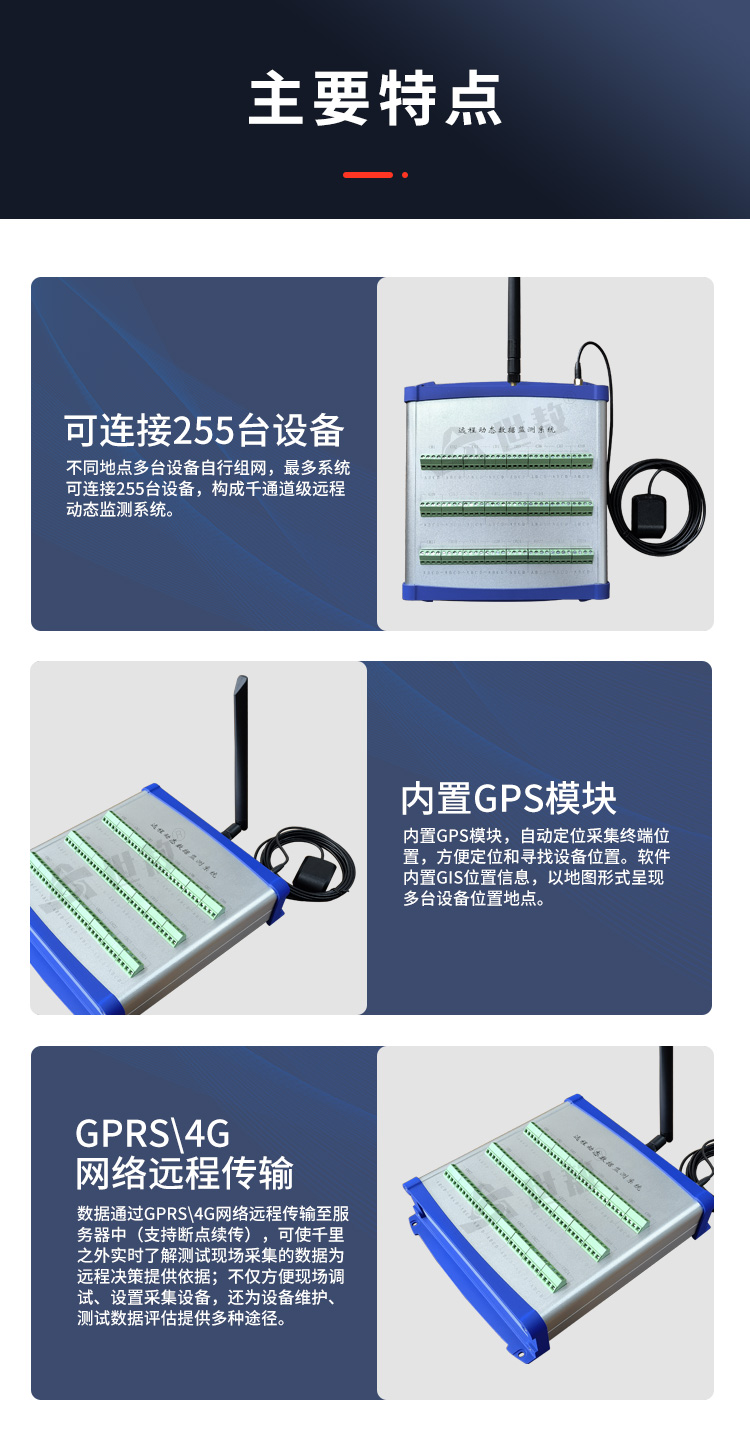

产品特点
1、可连接255台设备：不同地点多台设备自行组网，最多系统可连接255台设备，构成千通道级远程动态监测系统。
2、内置GPS模块：内置GPS模块，自动定位采集终端位置，方便定位和寻找设备位置。软件内置GIS位置信息，以地图形式呈现多台设备位置地点。
3、GPRS\4G网络远程传输：数据通过GPRS\4G网络远程传输至服务器中（支持断点续传），可使千里之外实时了解测试现场采集的数据为远程决策提供依据；不仅方便现场调试、设置采集设备，还为设备维护、测试数据评估提供多种途径。

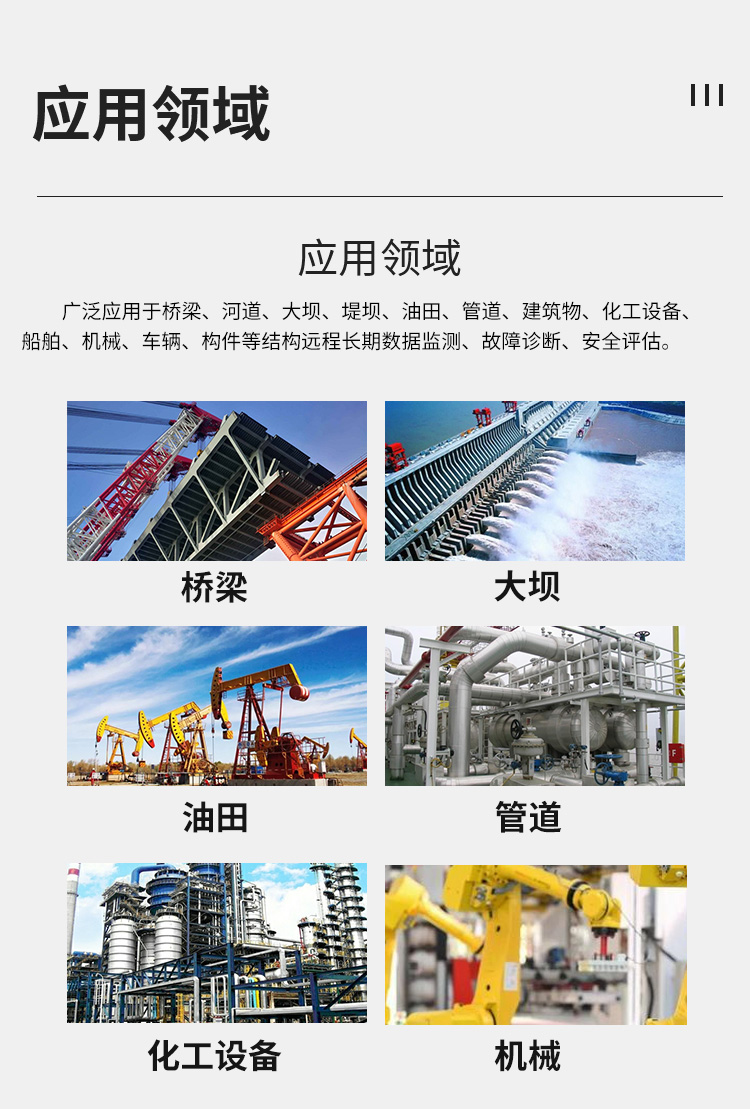

应用领域
广泛应用于桥梁、河道、大坝、堤坝、油田、管道、建筑物、化工设备、船舶、机械、车辆、构件等结构远程长期数据监测、故障诊断、安全评估。

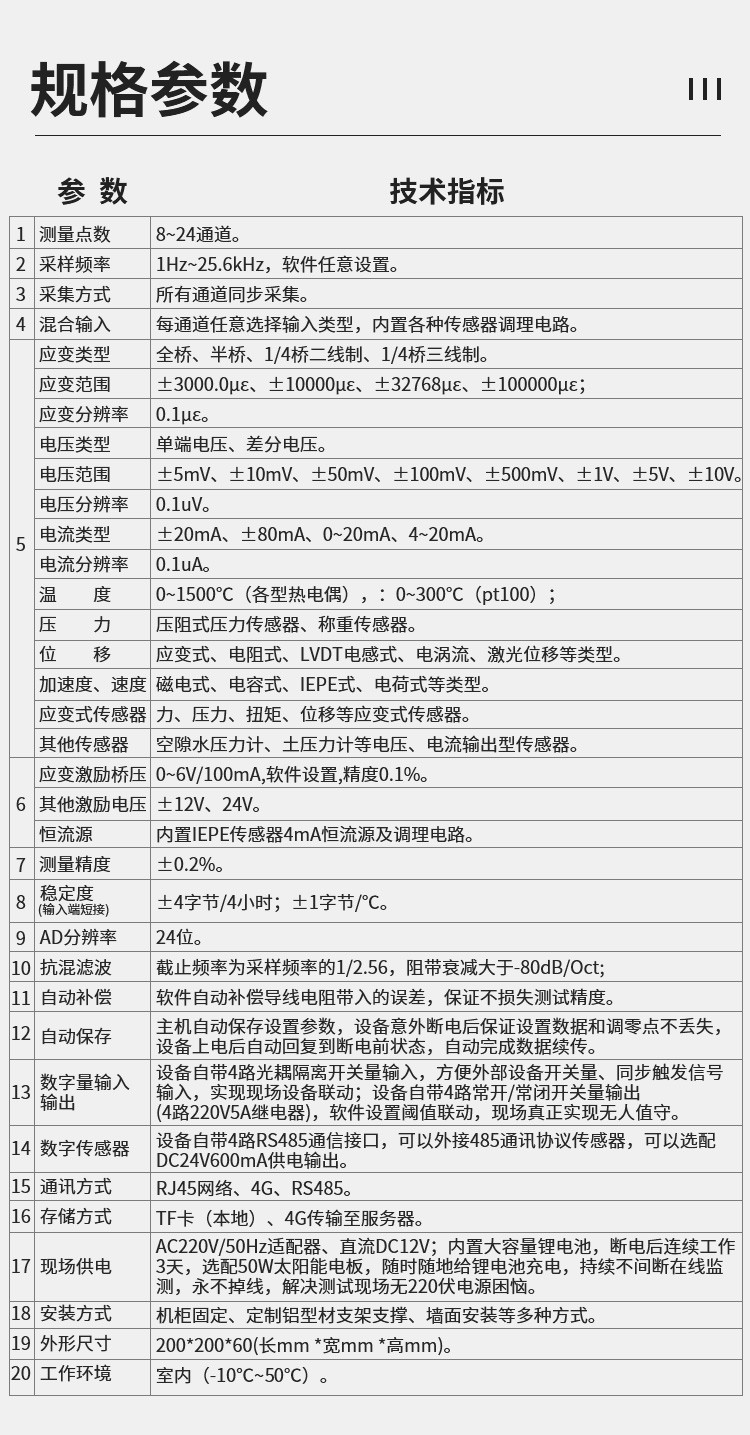

产品参数
| 参 数 | 技术指标 | |
| 1 | 测量点数 | 8～24通道 |
| 2 | 采样频率 | 1Hz~25.6kHz, 软件任意设置 |
| 3 | 采集方式 | 所有通道同步采集 |
| 4 | 混合输入 | 每通道任意选择输入类型，内置各种传感器调理电路 |
| 5 | 应变类型 | 全桥、半桥、1/4桥二线制、1/4桥三线制 |
| 应变范围 | ±3000.0με、±10000με、±32768με、±100000με | |
| 应变分辨率 | 0.1με | |
| 电压类型 | 单端电压、差分电压 | |
| 电压范围 | ±5mV、±10mV、±50mV、±100mV、±500mV、±1V、±5V、±10V | |
| 电压分辨率 | 0.1uV | |
| 电流类型 | ±20mA、±80mA、0～20mA、4～20mA | |
| 电流分辨率 | 0.1uA | |
| 温度 | 0~1500℃（各型热电偶）；0~300℃（pt100） | |
| 压力 | 压阻式压力传感器、称重传感器 | |
| 位移 | 应变式、电阻式、LVDT电感式、电涡流、激光位移等类型 | |
| 加速度，速度 | 磁电式、电容式、IEPE式、电荷式等类型 | |
| 应变式传感器 | 力、压力、扭矩、位移等应变式传感器 | |
| 其他传感器 | 空隙水压力计、土压力计等电压、电流输出型传感器 | |
| 6 | 应变激励桥压 | 0~6V/100mA,软件设置，精度0.1% |
| 其他激励电压 | ±12V、24V | |
| 恒流源 | 内置IEPE传感器4mA恒流源及调理电路 | |
| 7 | 测量精度 | ±0.2% |
| 8 | 稳定度（输入端短接） | ±4字节/4小时；±1字节/℃ |
| 9 | AD分辨率 | 24位 |
| 10 | 抗混滤波 | 截止频率为采样频率的1/2.56，阻带衰减大于-80dB/Oct |
| 11 | 自动补偿 | 软件自动补偿导线电阻带入的误差，保证不损失测试精度 |
| 12 | 自动保存 | 主机自动保存设置参数，设备意外断电后保证设置数据和调零点不丢失，设备上电后自动回复到断电前状态，自动完成数据续传。 |
| 13 | 数字量输入输出 | 设备自带4路光耦隔离开关量输入，方便外部设备开关量、同步触发信号输入，实现现场设备联动；设备自带4路常开/常闭开关量输出（4路220V5A继电器），软件设置阈值联动，现场真正实现无人值守。 |
| 14 | 数字传感器 | 设备自带4路RS485通信接口，可以外接485通讯协议传感器，可以选配DC24V600mA供电输出。 |
| 15 | 通讯方式 | RJ45网络、4G、RS485 |
| 16 | 存储方式 | TF卡（本地）、4G传输至服务器 |
| 17 | 现场供电 | AC220V/50Hz适配器、直流DC12V；内置大容量锂电池，断电后连续工作3天，选配50W太阳能电板，随时随地给锂电池充电，持续不间断在线监测，永不掉线，解决测试现场无220伏电源困恼。 |
| 18 | 安装方式 | 机柜固定、定制铝型材支架支撑、墙面安装等多种方式 |
| 19 | 外形尺寸 | 200*200*60（长mm*宽mm*高mm） |
| 20 | 工作环境 | 室内（-10℃～50℃） |

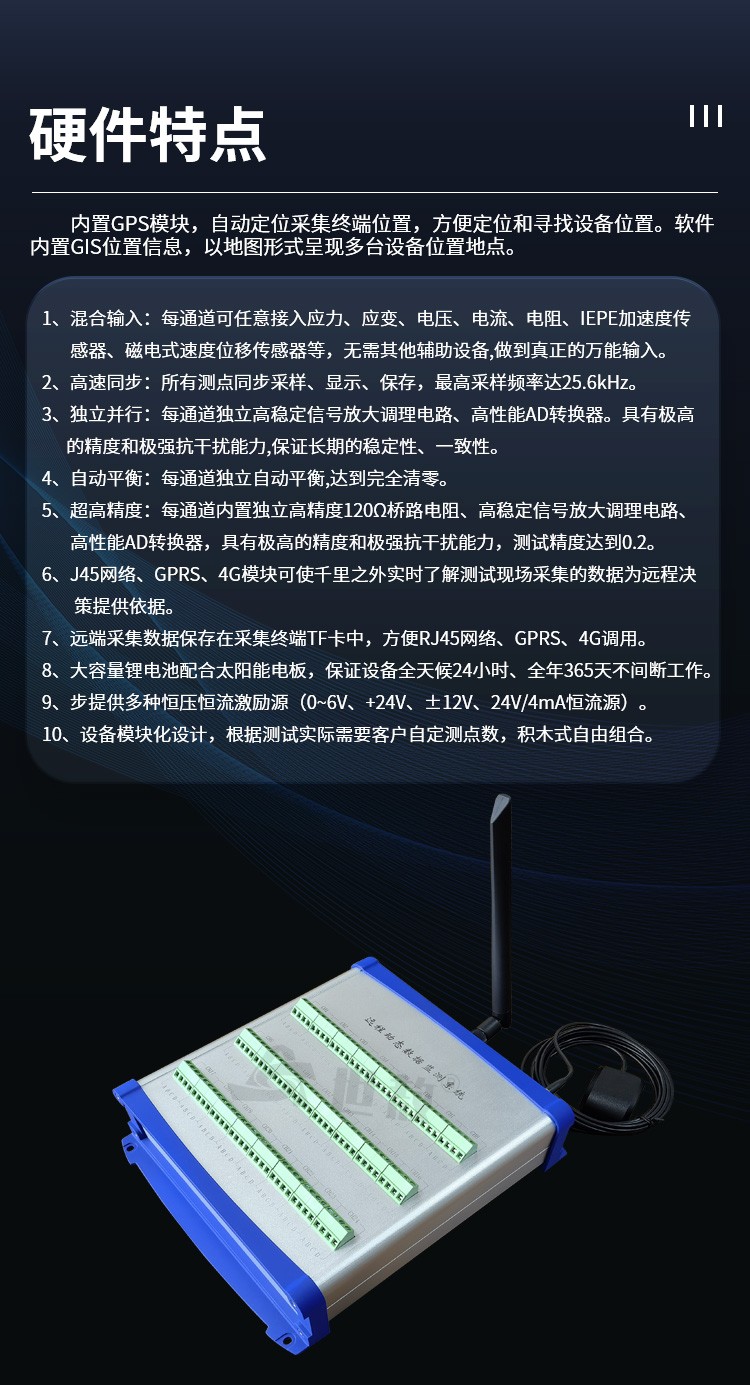

硬件特点
内置GPS模块，自动定位采集终端位置，方便定位和寻找设备位置。软件内置GIS位置信息，以地图形式呈现多台设备位置地点。
1、混合输入：每通道可任意接入应力、应变、电压、电流、电阻、IEPE加速度传感器、磁电式速度位移传 感器等，无需其他辅助设备，做到真正的万能输入。
2、高速同步：所有测点同步采样、显示、保存，最高采样频率达25.6kHz。
3、独立并行：每通道独立高稳定信号放大调理电路、高性能AD转换器。具有极高的精度和极强抗干扰能力，保证长期的稳定性、一致性。
4、自动平衡：每通道独立自动平衡，达到完全清零。
5、超高精度：每通道内置独立高精度120Ω桥路电阻、高稳定信号放大调理电路、高性能AD转换器，具有极高的精度和极强抗干扰能力，测试精度达到0.2。
6、J45网络、GPRS、4G模块可使千里之外实时了解测试现场采集的数据为远程决策提供依据。
7、远端采集数据保存在采集终端TF卡中，方便RJ45网络、GPRS、4G调用。
8、大容量锂电池配合太阳能电板，保证设备全天候24小时、全年365天不间断工作。
9、步提供多种恒压恒流激励源（0~6V、+24V、±12V、24V/4mA恒流源）。
10、设备模块化设计，根据测试实际需要客户自定测点数，积木式自由组合。

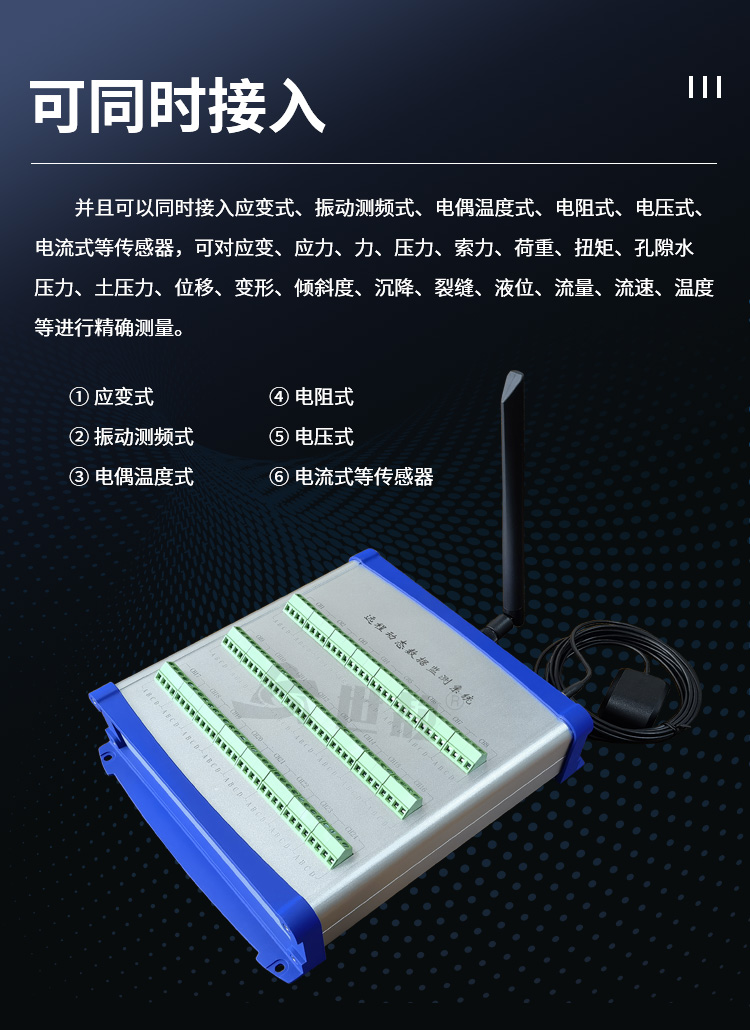

可同时接入
并且可以同时接入应变式、振动测频式、电偶温度式、电阻式、电压式、电流式等传感器，可对应变、应力、力、压力、索力、荷重、扭矩、孔隙水压力、土压力、位移、变形、倾斜度、沉降、裂缝、液位、流量、流速、温度等进行精确测量。①应变式④电阻式②振动测频式⑤电压式⑥电流式等传感器③电偶温度式

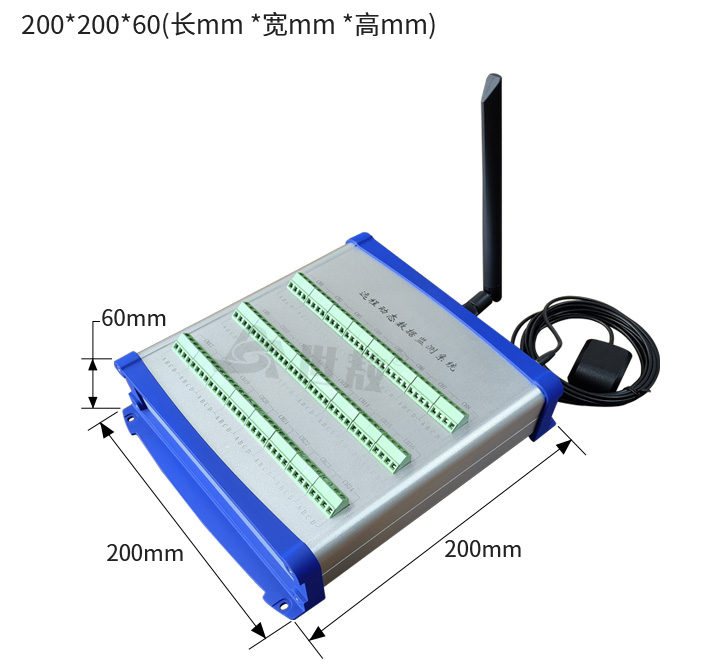

产品尺寸

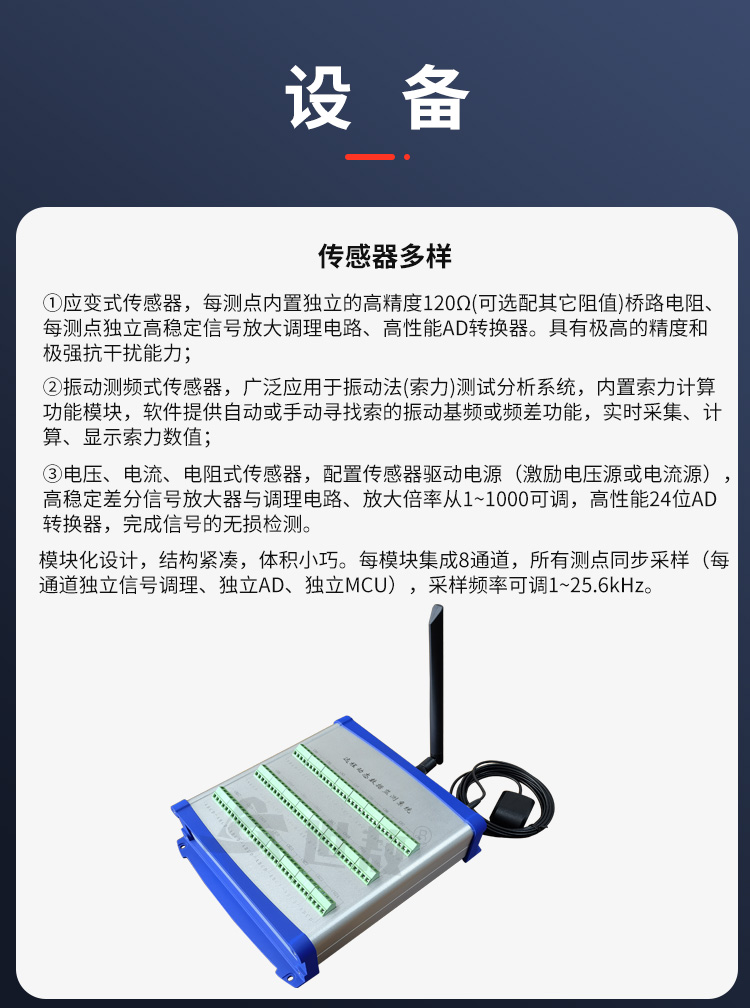

设备
传感器多样
①应变式传感器，每测点内置独立的高精度120Ω（可选配其它阻值)桥路电阻、每测点独立高稳定信号放大调理电路、高性能AD转换器。具有极高的精度和极强抗干扰能力；
②振动测频式传感器，广泛应用于振动法（索力）测试分析系统，内置索力计算功能模块，软件提供自动或手动寻找索的振动基频或频差功能，实时采集、计算、显示索力数值；
③电压、电流、电阻式传感器，配置传感器驱动电源(激励电压源或电流源），高稳定差分信号放大器与调理电路、放大倍率从1～1000可调，高性能24位AD转换器，完成信号的无损检测。
模块化设计，结构紧凑，体积小巧。每模块集成8通道，所有测点同步采样(每通道独立信号调理、独立AD、独立MCU），采样频率可调1～25.6kHz。

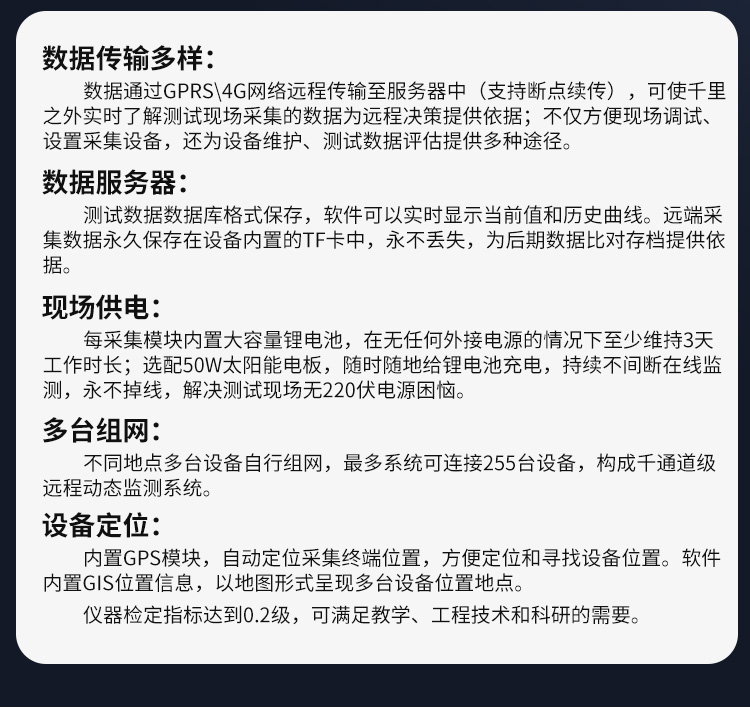

数据传输多样：
数据通过GPRS\4G网络远程传输至服务器中（支持断点续传），可使千里之外实时了解测试现场采集的数据为远程决策提供依据；不仅方便现场调试、设置采集设备，还为设备维护、测试数据评估提供多种途径。
数据服务器：
测试数据数据库格式保存，软件可以实时显示当前值和历史曲线。远端采集数据永久保存在设备内置的TF卡中，永不丢失，为后期数据比对存档提供依据。
现场供电：
每采集模块内置大容量锂电池，在无任何外接电源的情况下至少维持3天工作时长；选配50W太阳能电板，随时随地给锂电池充电，持续不间断在线监测，永不掉线，解决测试现场无220伏电源困恼。
多台组网：
不同地点多台设备自行组网，最多系统可连接255台设备，构成千通道级远程动态监测系统。
设备定位：
内置GPS模块，自动定位采集终端位置，方便定位和寻找设备位置。软件内置GIS位置信息，以地图形式呈现多台设备位置地点。
仪器检定指标达到0.2级，可满足教学、工程技术和科研的需要。

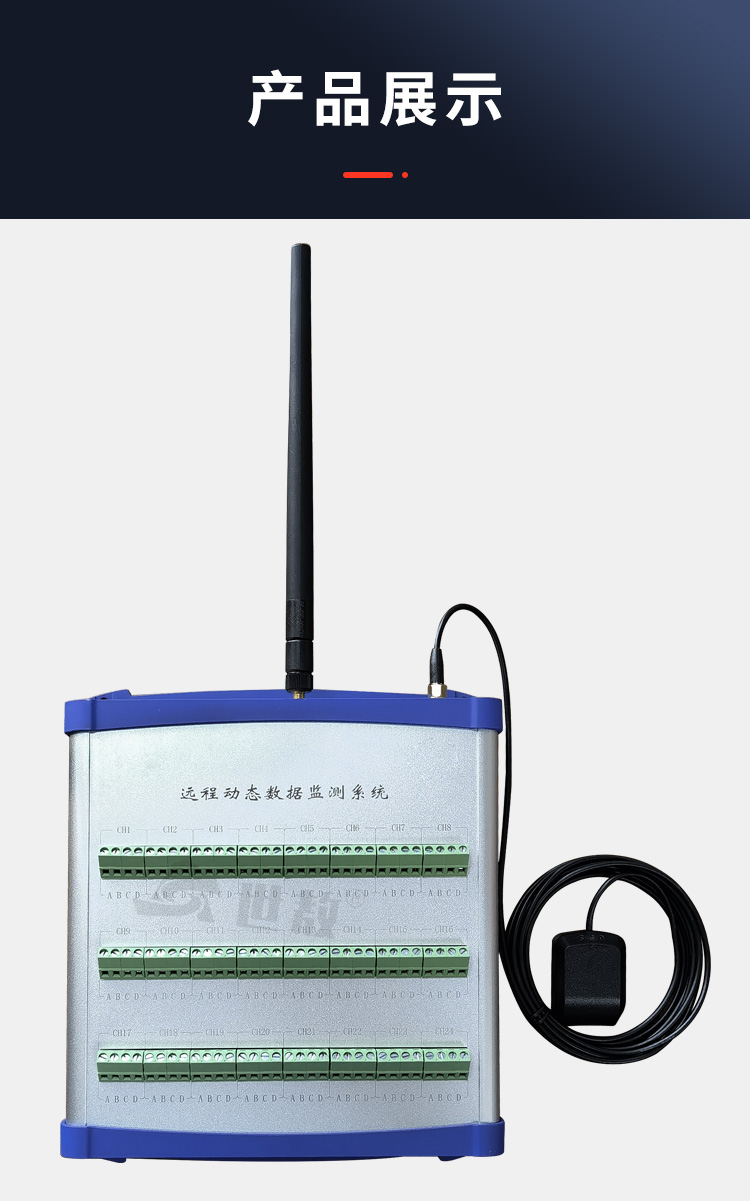

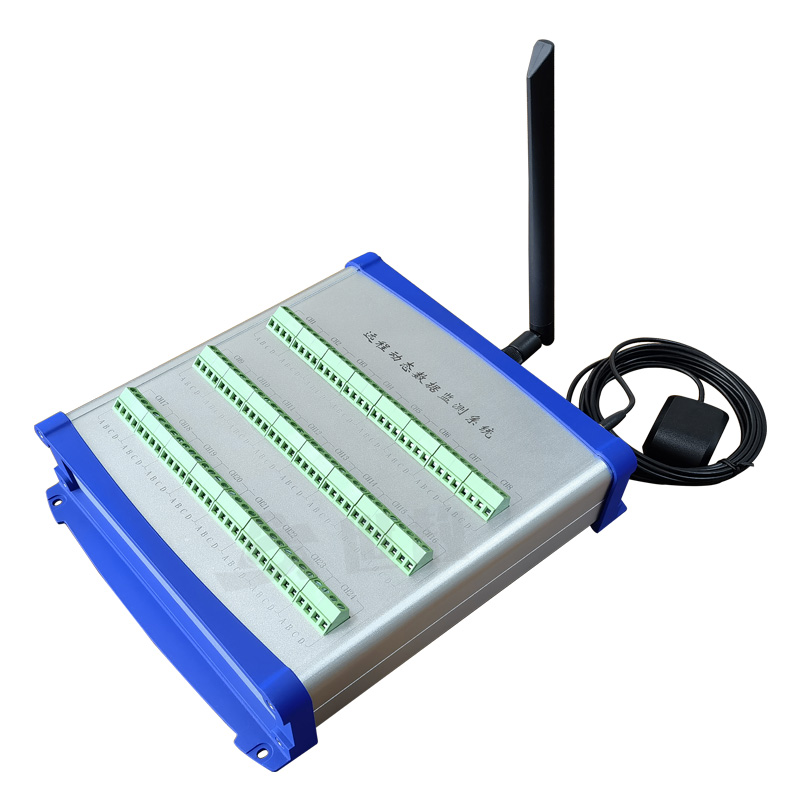

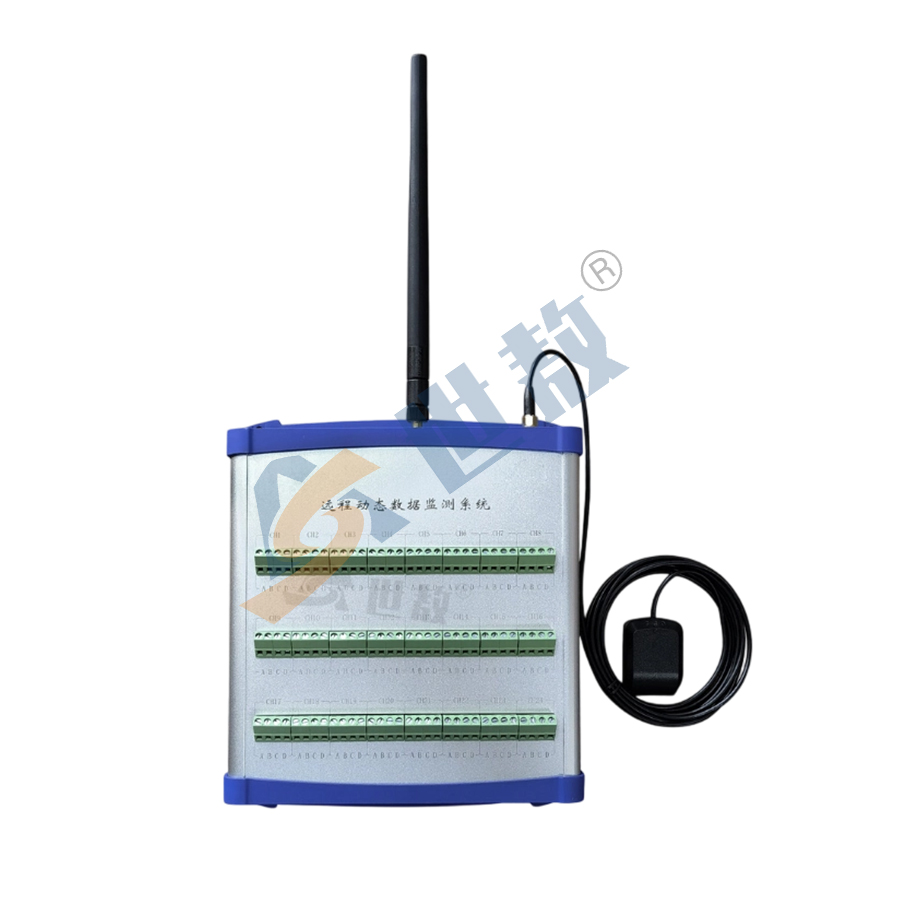

产品展示
