SAPE04-A 多通道小型电荷放大器
多通道小型电荷放大器SAPE04-A 1-9通道内可定制，根据传感器灵敏度定制适用本产品适用于航天、航空、石油化工、发电等领域对关键重要设备的机械振动进行监测和研究。工作原理
产品详情
多通道小型电荷放大器SAPE04-A
产品概述
1-9通道内可定制，根据传感器灵敏度定制。
适用范围
本产品适用于航天、航空、石油化工、发电等领域对关键重要设备的机械振动进行监测和研究。
产品参数
| 最大电荷量 | 102pc |
| 最大输出电压 | 默认±5v/5mA(可定制±12v,±15v) |
| 输出增益 | 10mv/PC |
| 输出噪声 | 10mv/PC小于500uV |
| 低通滤波 | ≤10KHz(-3db±1db) 衰减率-12db/oct |
| 供电电压 | DC24V/AC220V |
| 输入方式 | m5插头 |
| 输出方式 | BNC插头 |
| 体积 | 70*44*23mm |
| 重量 | 64g(通道数不同重量不同) |
| 通道数 | 1-9通道可选 |

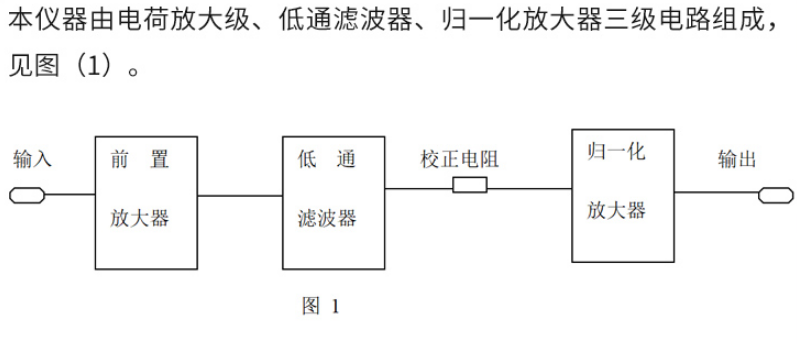

工作原理
电荷级由高输入阻抗运放外接反馈电阻、电容构成，完成电荷/电压转换，低通滤波器采用巴特沃斯有源二阶滤波器，能有效地抑制高频分量，归一化放大器又兼输出级，是一种倒相式比例运算放大器，通过调整输入电阻(即校正电阻)改变输入、输出比例实现对传感器灵敏度的归一。输出端有限流措施，即使输出误接电源也不会损坏放大器。
产品选型
| 型号 | 供电电压 | 通道数 | 型号 | 供电电压 | 通道数 |
| SAPE01-A | AC220V | 1 | SAPE01-B | DC24V | 1 |
| SAPE02-A | AC220V | 2 | SAPE02-B | DC24V | 2 |
| SAPE03-A | AC220V | 3 | SAPE03-B | DC24V | 3 |
| SAPE04-A | AC220V | 4 | SAPE04-B | DC24V | 4 |
| SAPE05-A | AC220V | 5 | SAPE05-B | DC24V | 5 |
| SAPE06-A | AC220V | 6 | SAPE06-B | DC24V | 6 |
| SAPE07-A | AC220V | 7 | SAPE07-B | DC24V | 7 |
| SAPE08-A | AC220V | 8 | SAPE08-B | DC24V | 8 |
| SAPE09-A | AC220V | 9 | SAPE09-B | DC24V | 9 |
