SAPE01W5低噪声宽频率电荷放大器
低噪声宽频率电荷放大器SAPE01W5三位十进制传感器灵敏度调节，配不同灵敏度传感器均可得到归一输出可测量振动|冲击|动态力适用范围广泛应用于机械、动力、采矿、交通、建筑、水利、航空、航天、兵器、化爆等部门。特点 1、宽频率范围
产品详情
低噪声宽频率电荷放大器SAPE01W5
产品概述
三位十进制传感器灵敏度调节，配不同灵敏度传感器均可得到归一输出可测量振动|冲击|动态力。
适用范围
广泛应用于机械、动力、采矿、交通、建筑、水利、航空、航天、兵器、化爆等部门。
特点
1、宽频率范围0.3Hz~500kHz
2、低噪声小于5uv
3、三位十进制传感器灵敏度调节，配不同灵敏度传感器均可得到归一输出
4、宽范围可调高、低通滤波器和过载指示装置
5、多台之间的相位误差小于3°
6、适用于加速度计校准。
产品参数
| 输入特性 | 最大输入电荷量土105Pc |
| 灵敏度 | 0.01~1000mV/Pc(源电容1nF时-40~+60dB) |
| 传感器灵敏度调节 | 三位数字按码开关调节传感器电荷灵敏度1~109.9Pc/Unit(1) |
| 准确度 | 1mV/Unit,10mV/Unit,100mV/Unit,1000mV/Unit四档,当输入电缆等效电容分别小于10nF,68nF,22nF,6.8nF,2.2nF时1kHz基准条件(2)小于土1%，额定工作条件(3)小于土2%。 |
| 滤波器及频率响应 | |
| 高通滤波器 | 下限频率0.3、1、3、10、30、100Hz 6档。 |
| 允许偏差 | 0.3Hz,-3dB±1.5dB; 1、3,10,30, 100Hz -3dB±1dB |
| 衰减斜率 | -6dB/cot |
| 低通滤波器 | 上限频率1、3、10、30、100kHz、WB 6档。 |
| 允许偏差 | 1、3、 10, 30, 100kHz -3dB±1dB |
| 衰减斜率 | -12dB/cot |
| 输出特性 | |
| 最大输出幅度 | ±10Vp |
| 最大输出电流 | ±5mA |
| 最小负载电阻 | 100Ω |
| 谐波失真度 | 在频率低于30kHz,电容性负载<47nF满幅输出时<1% |
| 噪声 | <5uV(增益档折合至输入端) |
| 过载指示 | 输出峰值超过|±(10+0.5|Vp时发光二极管亮,保持时间约2秒。 |
| 预热时间 | ≈30分钟 |
| 电源 | AC220V±10%<10VA 或 DC±18~27V<200mA |
| 外形尺寸 | 70(W)x132.5(H)x200(D)mm |
| 重量 | ≈1.5kg |
注:(1)Unit单位:指与传感器灵敏度单位相对应的机械量单位、如重力加速度单位g，加速度单位,mS-2力单位N等
(2)基准条件:
a、20°C±2°C
b、相对湿度(45~75)%RH
c、AC220V±2%或DC±19-21V
d、负载电阻>10kΩ
(3)额定工作条件:
a、0°C~40°C
b、相对湿度(20~90)%RH
c、供电电压AC220V±10%或DC±18~27V
d、负载电阻>100Ω
使用和维护
工作原理

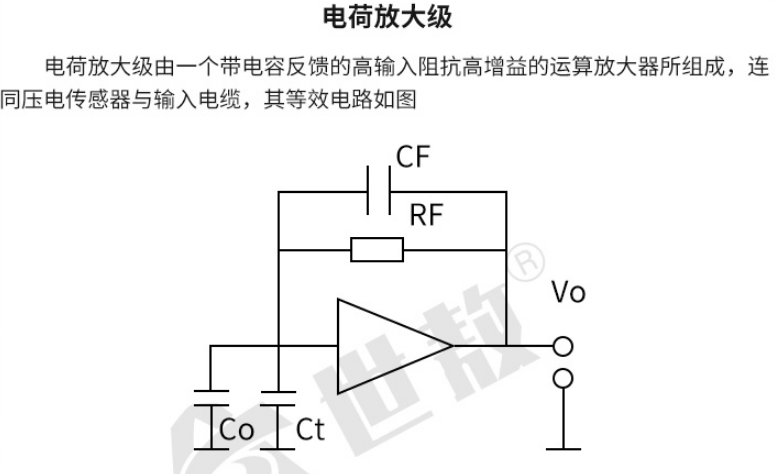

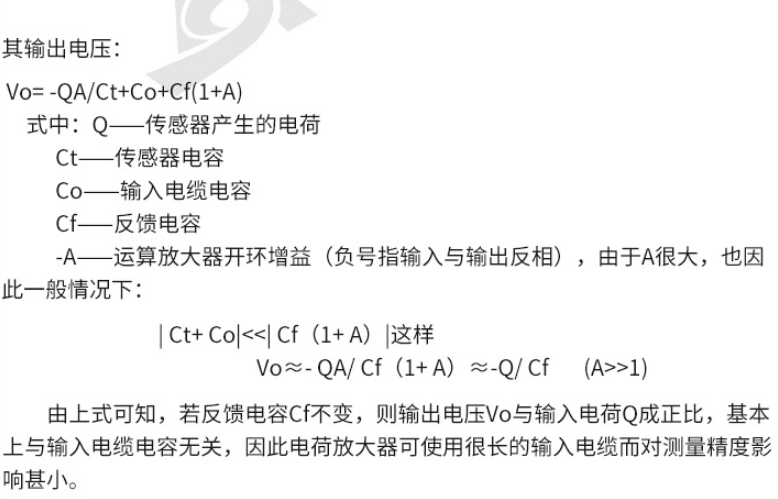

SAPE01W5电荷放大器由电荷放大级，前级放大器归一化电压放大级，高、低通滤波器，输出放大级，过载指示和稳压电源五部分组成。

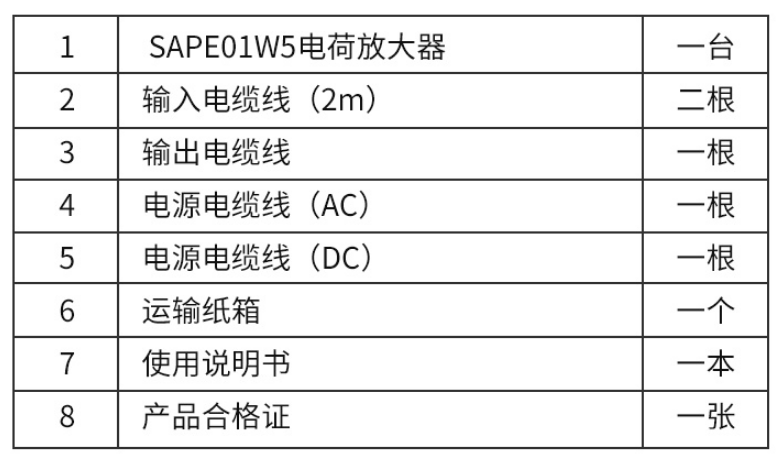

齐套件与随机文件
