SAPE01单通道电荷放大器
单通道电荷放大器SAPE01 SAPE01型电荷放大器是一种输出电压与输入电荷量成正比的低噪单通道电荷放大器，与压电型加速度计和其它压电型传感器配接，可测量振动、冲击、动态力等机械量。三位十进制传感器
产品详情
单通道电荷放大器SAPE01
产品概述
SAPE01型电荷放大器是一种输出电压与输入电荷量成正比的低噪单通道电荷放大器，与压电型加速度计和其它压电型传感器配接，可测量振动、冲击、动态力等机械量。三位十进制传感器灵敏度调节，配不同灵敏度传感器均可得到归一输出;宽范围可调高 低通滤波器和过载指示装置。
适用范围
广泛应用于机械、动力、采矿、交通、建筑、水利、航空、航天、兵器、化爆等部门。由于精度高，因而也适用于加速度计校准。
产品特点
(1)体积小、集成度高
(2)三组十进制归一化输出
(3)内设多档高、低通滤波器
(4)低噪声、高精度
(5)电荷、电压/IEPE多种输入
(6)过载状态指示
产品参数
| 输入 | 电压:±10VP(最大)电荷:±106pC(最大) |
| 输出 | 电压:士10VP(最大);电流:士10mA(最大) |
| 传感器灵敏度 | 三位可调节 |
| 负载阻抗 | ≥2kΩ |
| 噪声 | ≤5uV(最大增益档折合至输入端) |
| 增益分档 | 0.01;0.1;1;10;100;1000mV/pC(源电容1nF时) (0.01-1000可调节) |
| 精度 | 士1% |
| 低通滤波器 | 0.3k;1k;3k;10k;30k;100kHz(截止频率-3dB±1dB,衰减率-12dB/0CT) |
| 高通滤波器 | 0.3;1;3;10;30;100Hz(截止频率-3dB±1dB，衰减率-6dB/0CT) |
| 温度 | 工作温度:0°C- 40°C; 存储温度:-55°C - 85°C; |
| 湿度 | 95%R.H.最大 |
| 过载指示 | 有 |
| 供电电源 | DC:士18- 士28V AC:220V50Hz/110V60Hz |
| 外形尺寸 | 70mm (W)X132.5mm (H)X200mm(D) |
| 重量 | 1.5KG |
| 连接方式 | 输入方式:L5; 输出方式:BNC; 电源:3GTJE3 (AC) |
| 输入线 | 2米双头L5 STYV-1低噪声电缆 |
| 输出线 | 2米双头BNC500输出电缆 |
| 电源线 | 3GTJA (AC) |
工作原理
SAPE01电荷放大器由电荷放大级，前级放大器归一化电压放大级，高、低通滤波器，输出放大级，过载指示和稳压电源五部分组成。各部分工作原理简述如下:

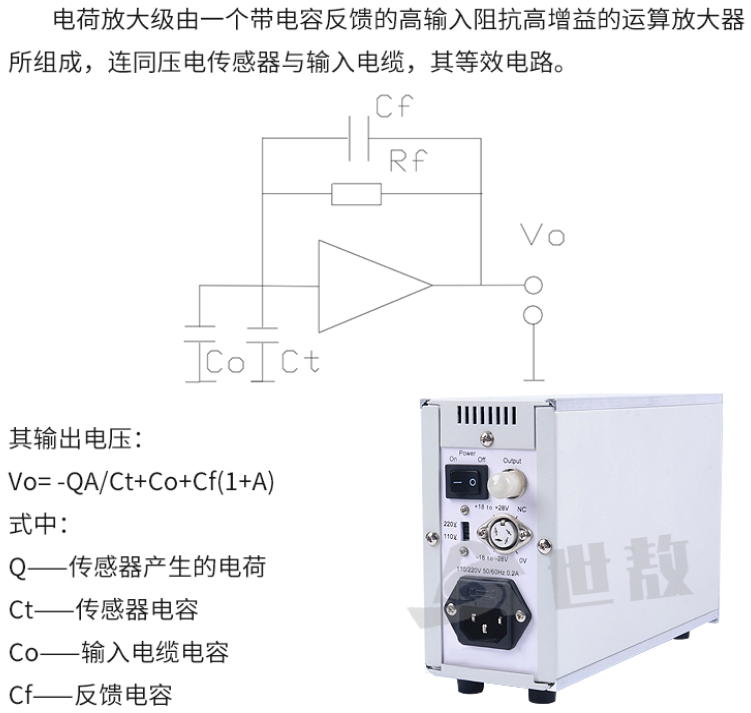

本仪器电荷放大部分由结型场效应和一高增益运算放大器组成，反馈电容Cf有4档。
分析为100pF、1000pF、0.01uF和0.1uF，从而可得到四档不同灵敏度的输出(最高灵敏度一档Cf仍为100pF利用前级放大器进行10倍放大)。

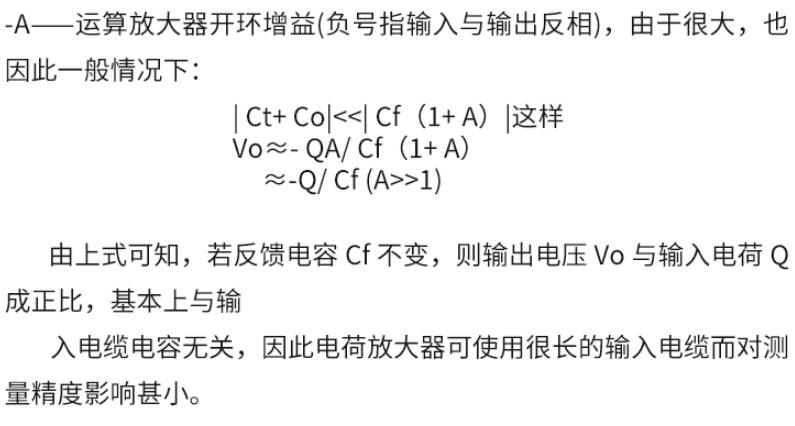

为了稳定放大器的直流工作点，各档均并联一只反馈电阻，并使各档最低下限频率为0.3Hz。为了减小对传感器绝缘的要求输入端设有隔直电容。
产品面板
齐套件与随机文件
三位十进制传感器灵敏度调节，配不同灵敏度传感器均可得到归一输出
1、SAPE01电荷放大器 一台
2、输入电缆线(2M) 二根
3、输出电缆线 一根
4、电源电缆线(AC) 一根
5、保险丝0.2A 二只
6、运输纸箱 一只
7、使用说明书 一本
8、产品合格证 一张
