SAPE01JT准静态电荷放大器
SAPE01JT准静态电荷放大器 SAPE01JT系列型电荷放大器是一种输出电压与输入电荷量成正比的低噪声电荷放大器，与压电型加速度计和其它压电型传感器配接，可
产品详情
SAPE01JT准静态电荷放大器
产品参数
SAPE01JT系列型电荷放大器是一种输出电压与输入电荷量成正比的低噪声电荷放大器，与压电型加速度计和其它压电型传感器配接，可测量振动、冲击、动、静态力等机械量。当进行振动等动态测量时，一般总是选择测量所允许的最窄频率范围，从而干扰降到最小。
采用高质量进口器件|稳定可靠
适用范围
广泛应用于机械、动力、采矿、交通、建筑、水利、航空、航天、兵器、化爆等部门。由于下限频率极低，因而特别适合对压电式压力，力传感器进行准静态标定。
产品特点
(1)频带宽、输入阻抗高
(2)三组十进制归一化输出(1~109.9pC/UNIT)
(3)内设多档高、低通滤波器
(4)电荷、电压两种输入;机内设有极性转换开关
(5)可准静态测试下限频率可低至2uHz，也可用于测试动态和静态力、压力、加速度等
(6)过载状态指示
产品参数
| 输入范围 | 电压:±10VP(最大)电荷:±106pC(最大) |
| 直流等效电阻 | 约1014Ω |
| 输出 | 电压:士10VP |
| 噪声 | ≤15uV(最大增益档折合至输入端) |
| 分档 | 0.01;0.1;1;10;100;1000mV/pC(源电容1nF 时) |
| 精度 | ≤士1% |
| 低通滤波器 | 0.3k;1k;3k;10k;30k;100kHz(截止频率-3dB±1dB,衰减率-12dB/0CT) |
| 高通滤波器 | 3;0.3;0.03;0.003;M;L(参见使用说明书) |
| 温度 | 工作温度:0°C- 40°C; 存储温度:-55°C - 85°C; |
| 湿度 | 95%R.H.最大 |
| 供电电源 | 直流:士18- 士27V/300mA 交流：AC220V50Hz/0.10A |
| 外形尺寸 | 70mm (W)X132.5mm (H)X200mm(D) |
| 重量 | 1.5KG |
| 连接方式 | 输入方式:L5; 输出方式:BNC; |
| 输入线 | 双头L5 STYV-1低噪声电缆(2米)、STEFO.9聚四氟乙烯低噪声电缆(2米) |
| 输出线 | 2米双头BNC500输出电缆 |
| 电源线 | 交直流电源线各1根 |

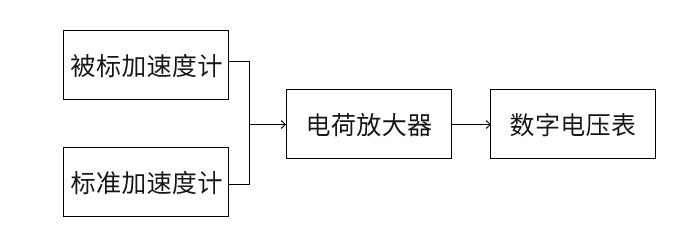

连接测量系统
标准加速度计和被测加速度计固定在电磁振动台的同一点上，用低噪声电缆将标准加速度计输出接至SAPE01JT系列电荷输入，传感器按标准加速度的电荷灵敏度调好，将振动台按规定的频率和加速度开动，记录数。字表示数和mV/Unit档位，再将输入电缆接至被测传感器，调节电荷放大器，传感器灵敏度和《输出mV/Unit》，使电压表读数相等。则被测传感器灵敏度等于调节的传感器乘以mV/Unit(标准)mV/Unit(被标)的比。

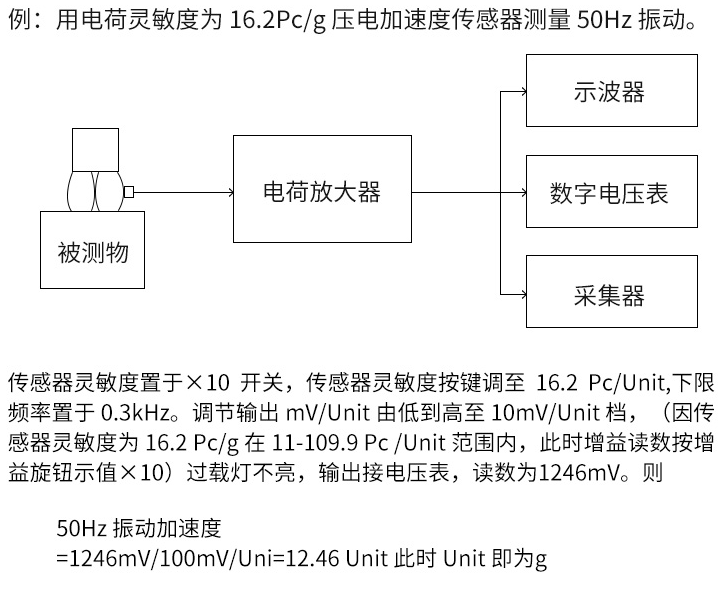

振动测量
当进行振动等动态测量时，一般总是选择测量所允许的最窄频率范围，从而干扰降到最小。
产品面板
