SAPE01Y 单通道小型电荷放大器
单通道小型电荷放大器SAPE01Y 世敖品牌测试仪器仪表设备的研发和生产完善的售后服务体系，为用户解决测量难题提供完整的测量方案传感器灵敏度可调|具有输出短路保护适用本产品适用于航天、航空、石油化工、发电等领域对关键重要设备的机械
产品详情
单通道小型电荷放大器SAPE01Y
产品概述
世敖科技测试仪器仪表设备的研发和生产完善的售后服务体系，为用户解决测量难题提供完整的测量方案。传感器灵敏度可调|具有输出短路保护。
适用范围
本产品适用于航天、航空、石油化工、发电等领域对关键重要设备的机械振动进行监测和研究。
产品参数
| 增益 | 100mV/pC |
| 准确度 | ≤1% |
| 频率响应 | 0.5Hz~100kHz(-3dB+1dB) |
| 最大输出幅度 | 士10V |
| 最大输出电流 | 土5mA |
| 噪声 | ≤l mVrms |
| 电源 | DC18~30V |
| 输入接口 | 8.L5插座 |
| 输出接口 | BNC插座、3.5mm标准耳机插座 |
| 外形尺寸 | 66.5(W)x29.5(H)x90.5(D)mm |
| 重量 | 约0.2kg |
工作原理

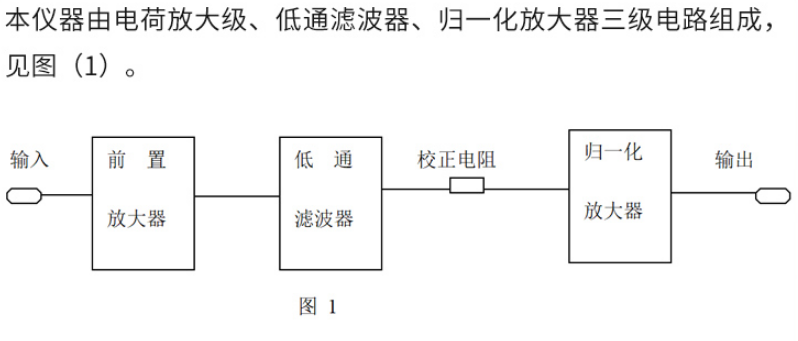

电荷级由高输入阻抗运放外接反馈电阻、电容构成，完成电荷/电压转换，低通滤波器采用巴特沃斯有源二阶滤波器，能有效地抑制高频分量，归一化放大器又兼输出级，是一种倒相式比例运算放大器，通过调整输入电阻(即校正电阻)改变输入、输出比例实现对传感器灵敏度的归一。输出端有限流措施，即使输出误接电源也不会损坏放大器。
