SA-JZ005T模态激振传感器
SA-JZ005T模态激振传感器强力电动式模态激振器将电能转换为机械能，对试件提供激振力的一种装置。它可用作振动台，对小型仪表、零件等作环境振动试验、疲劳试验以及对传感器进行现场标定。世敖模态激振器|小型振动台广泛地应用于各种工程结构精确高
产品详情
SA-JZ005T模态激振传感器
产品概述
强力电动式模态激振器将电能转换为机械能，对试件提供激振力的一种装置。它可用作振动台，对小型仪表、零件等作环境振动试验、疲劳试验以及对传感器进行现场标定。世敖模态激振器|小型振动台广泛地应用于各种工程结构，精确高效专业。
产品特性
1、弹簧特性
SA-JZ系列模态激振器采用了两组线性弹簧作为动圈的悬挂装置，降低了零阶共振峰，消除弹簧本身的共振 以及减少非线性的谐波失真，它可用作振动台，对小型仪表、零件等作环境振动试验、疲劳试验以及对传感器进行现场标定。
2、频响特性
SA-JZ系列模态激振器优化设计了可动部件的结构，有效拓宽SA-JZ系列模态激振器的使用频率范围，减小模态激振器附加质量和附加刚度的影响，并使其具有平坦的频率特性，更好地满足各种振动试验的需求。
3、磁场
SA-JZ系列模态激振器的磁钢采用稀土原料钕铁硼作为磁钢。磁钢在专用的装置上进行充磁后，经过老化处理，将保持高度稳定的磁感应强度。使其体积小、重量轻，更加便于携带。
产品参数
| 额定出力(峰值)正弦/随机 | 50N |
| 最大振幅 | 土5mm |
| 最大加速度 | 20g |
| 最大输入电流 | ≤7Arms |
| 频率范围 | 5-10kHz |
| 一阶共振频率 | 60Hz |
| 动圈直流电阻 | 0.6Ω |
| 力常数(N/A) | 7.2 |
| 可动部件质量 | 0.25Kg |
| 外形尺寸(mm) | Φ138 X 165 |
| 安装孔尺寸(mm) | 150x130/4-Φ10 |
| 重量 | 8.5Kg |
| 输出方式 | 台面Φ60 |
| 连接方式 | M5 |
| 弹性支撑刚度(N/mm) | 3 |
| 主共振频率 | >8000Hz |
| 强迫风冷 | 无 |
| 非线性 | ≤3%(对最大激振力) |
| 工作温度 | -30°C-+70°C |
| 存储温度 | -55°C-+85°C |
| 湿度 | 95%R.H.最大 |
| 输入方式 | 四芯插座 |
| 连接杆 | 1根 |
| 输入电缆 | 1根 |
| 推荐功率放大器 | SA-PA010及以上 |
工作原理
SA-JZ系列模态激振器内部由上下两组弹簧面片支撑一个可动驱动线圈，使驱动线圈处于由铁芯、磁极、壳体和永磁磁钢所组成的磁路的磁隙中，当功率放大器供给动圈可变频率电流时，根据磁场中载流体受力的原理(电磁感应定律)，驱动线圈将受到与电流成正比的电动力的作用。

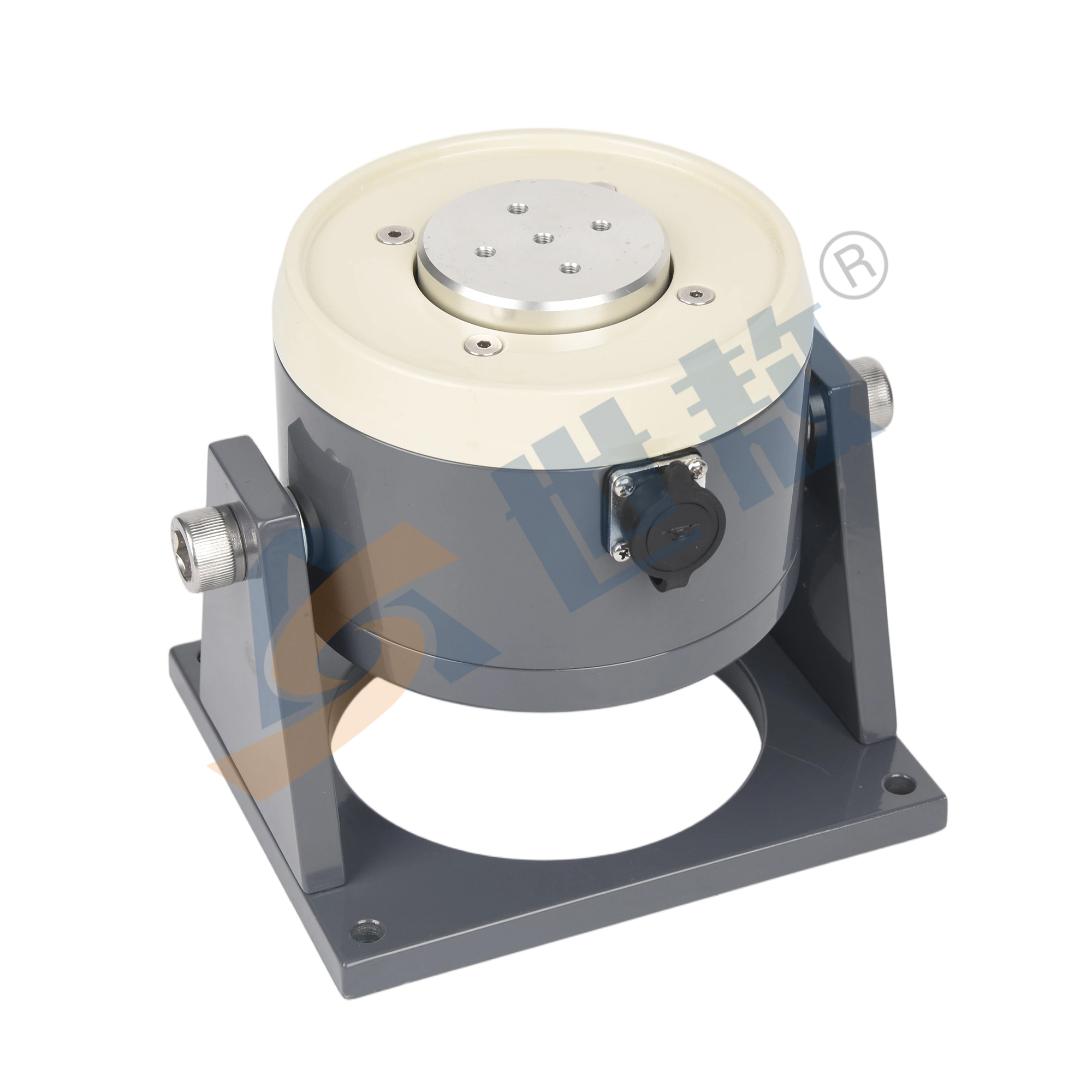

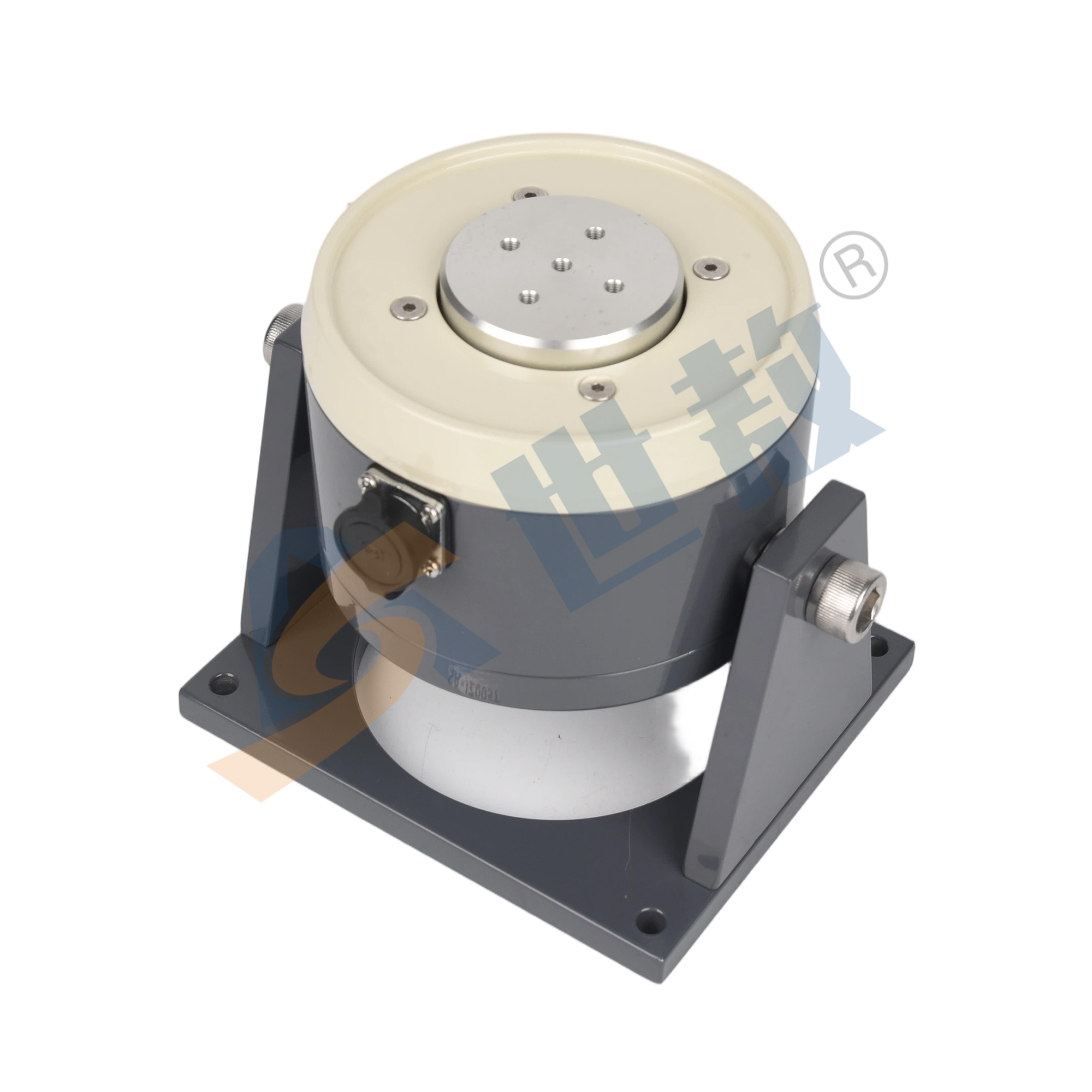

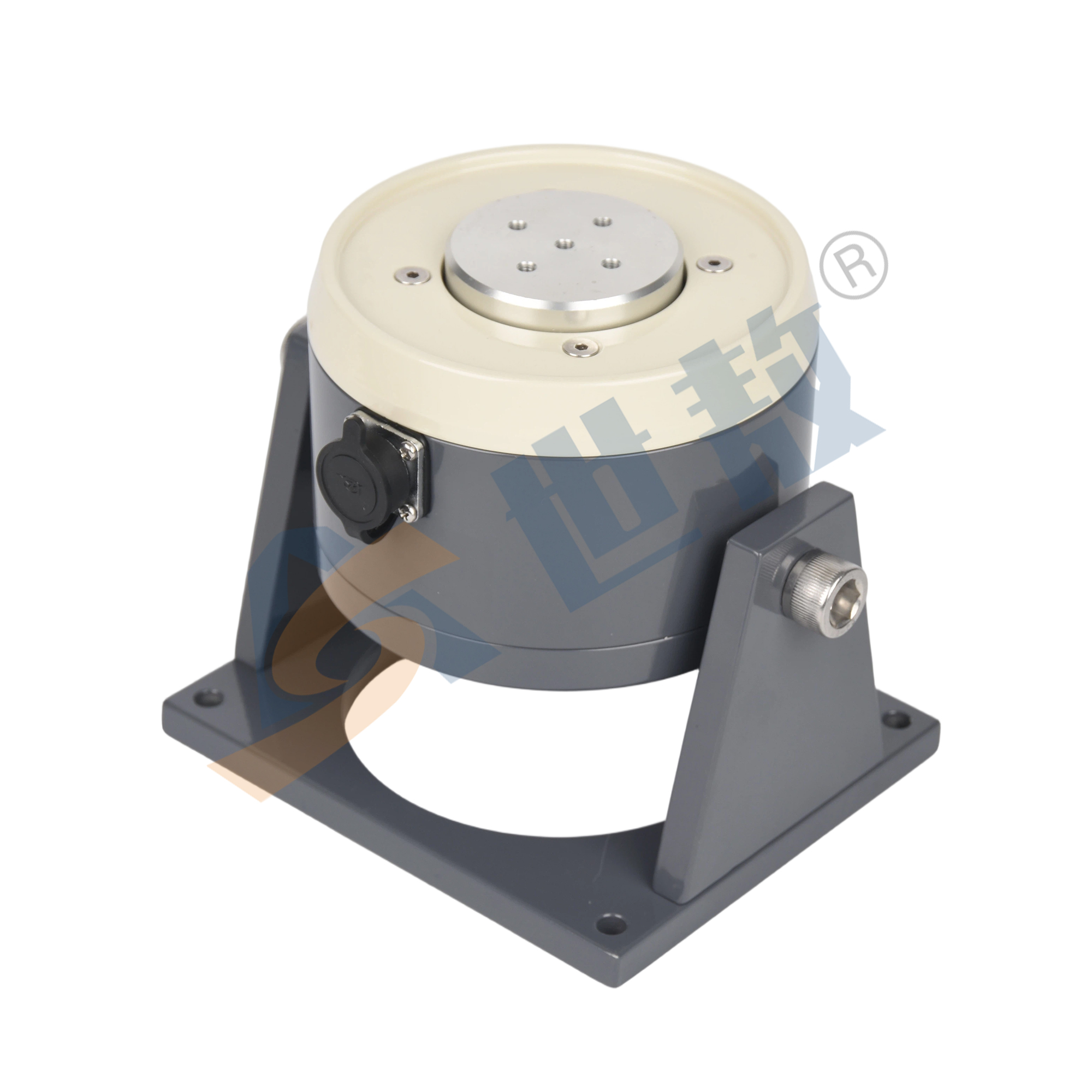

产品展示
齐套件
它可用作振动台，对小型仪表、零件等作环境振动试验、疲劳试验以及对传感器进行现场标定。
1、连接螺钉 一只
2、电缆线 一根
3、顶杆 一根
4、使用说明书 一份
5、产品合格证 一份
